课程四十四:为什么 SYNOPSYS 不使用坐标断点

SYNOPSYS 有六个用于描述倾斜和偏心(TDC)的方法,其中只有一个涉及虚拟表面。(如果您愿意,也可以在没有额外表面的情况下指定几何体。)让我们举一些例子。这是一个典型的相机镜头,有八个镜片:

打开 C28L1.RLE 文件,运行这个宏文件:

 RLE
 ID 8-ELEMENT TELEPHOTO                     124
 FNAME 'C28L1.RLE                                         '
 LOG      124
 WAVL .6562700 .5875600 .4861300
 APS               4
 UNITS MM
 OBB  0.0000000   5.0000000   25.4000000  -3.67701038746       0.0000000   0.0000000  25.4000000
 MARGIN       1.270000
 BEVEL       0.254001
 0 AIR
 1 RAD     90.4200490000000   TH     11.00000000
 1 N1 1.61726800 N2 1.62040602 N3 1.62755182
 1 CTE   0.630000E-05
 1 GTB S    'SK16            '
 1 EFILE EX1    30.200000    30.200000    30.200000     0.000000
 1 EFILE EX2    30.200000    30.200000     0.000000
 2 RAD   -193.5240600000000   TH      3.00000000
 2 N1 1.69220502 N2 1.69894060 N3 1.71544645
 2 CTE   0.790000E-05
 2 GTB S    'SF15            '
 2 EFILE EX1    29.161700    29.415700    30.200000     0.000000
 2 EFILE EX2    28.244500    29.161700     0.000000
 3 RAD    645.1795900000005   TH     25.00000000 AIR
 3 EFILE EX1    28.244500    29.161700    30.200000
 4 CV      0.0000000000000   TH     25.00000000 AIR
 5 RAD    -75.8953820000000   TH      5.00000000
 5 N1 1.51981155 N2 1.52248493 N3 1.52859442
 5 CTE   0.820000E-05
 5 GTB S    'K5              '
 5 EFILE EX1    21.047029    21.105107    21.359108     0.000000
 5 EFILE EX2    21.105107    21.105107     0.000000
 6 RAD    -67.6909630000000   TH      3.00000000 AIR
 6 EFILE EX1    21.105107    21.105107    21.359108
 7 RAD    -80.0000000000000   TH      3.00000000
 7 N1 1.61502503 N2 1.62003267 N3 1.63207204
 7 CTE   0.820000E-05
 7 GTB S    'F2              '
 7 EFILE EX1    21.153005    21.153005    21.407006     0.000000
 7 EFILE EX2    21.153005    21.153005     0.000000
 8 RAD   -112.8857000000000   TH     60.00000000 AIR
 8 EFILE EX1    21.153005    21.153005    21.407006
 9 RAD    134.3623100000000   TH      6.00000000
 9 N1 1.61502503 N2 1.62003267 N3 1.63207204
 9 CTE   0.820000E-05
 9 GTB S    'F2              '
 9 EFILE EX1    20.680300    20.680300    21.000000     0.000000
 9 EFILE EX2    20.680300    20.680300     0.000000
 10 RAD    -89.1513450000000   TH      3.00000000
 10 N1 1.51981155 N2 1.52248493 N3 1.52859442
 10 CTE   0.820000E-05
 10 GTB S    'K5              '
 10 EFILE EX1    20.524700    20.524700    21.000000     0.000000
 10 EFILE EX2    20.028900    20.524700     0.000000
 11 RAD    175.6904000000000   TH      9.00000000 AIR
 11 EFILE EX1    20.028900    20.524700    21.000000
 12 RAD    -54.1687770000000   TH      3.00000000
 12 N1 1.61726800 N2 1.62040602 N3 1.62755182
 12 CTE   0.630000E-05
 12 GTB S    'SK16            '
 12 EFILE EX1    19.707434    19.707434    19.961435     0.000000
 12 EFILE EX2    19.961435    19.961435     0.000000
 13 RAD    -45.5245640000000   TH      7.00000000
 13 N1 1.61502503 N2 1.62003267 N3 1.63207204
 13 CTE   0.820000E-05
 13 GTB S    'F2              '
 13 EFILE EX1    19.922900    20.551300    20.805300     0.000000
 13 EFILE EX2    20.551300    20.551300     0.000000
 14 RAD   -105.3250500000000   TH     69.73485300 AIR
 14 EFILE EX1    20.551300    20.551300    20.805300
 15 CV      0.0000000000000   TH      0.00000000 AIR
 END

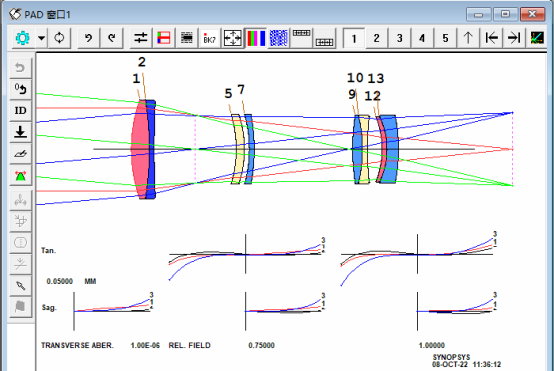

SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图1

假设您想要了解第三个镜片的公差对图像的影响。您可以使用 CHG 文件。让我们在该镜片上分配50微米的偏心误差。这是 CHG 文件:

CHG
5 DECENTER 0 .05 0 2
END

曲面5现在通过在(X,Y,Z)三个参数中设置偏心,并且包含两个表面。 因此,表面7保持原样。不需要虚拟,反之亦然。 您可以使用 WorkSheet™(WS)执行相同的操作。在 SketchPAD™ 显示中,单击工作表按钮SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图2SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图3,然后单击曲面5处的镜头图片。工作表镜头 - 编辑窗口现在显示描述曲面5的输入数据(还没有偏心):

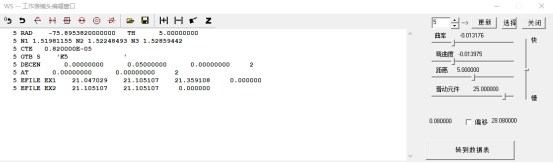

SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图4

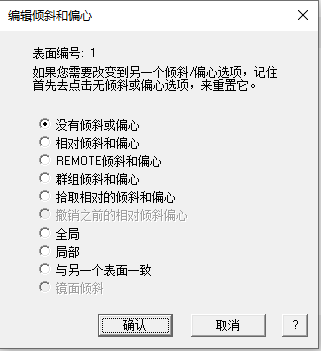

单击编辑窗格,然后键入5 DEC 0 .05 0 2; 然后单击“更新”按钮。 如果你不记得语法?简单。当工作表在曲面5处打开时,单击工作表工具栏上的“倾斜对话框”按钮。现在,您将看到 SYNOPSYS 中所有可能的结果列表

SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图5

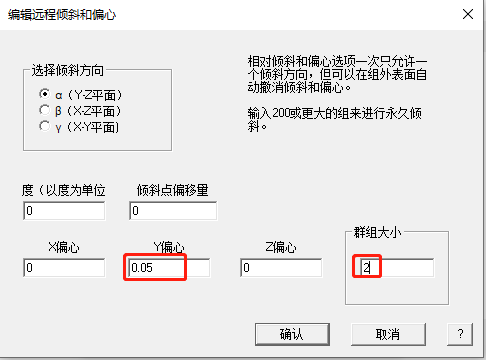

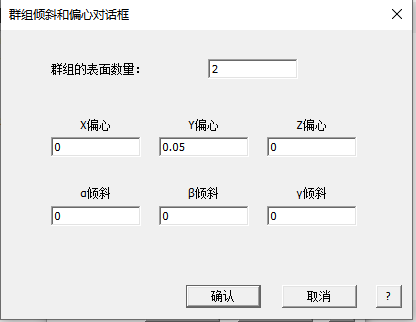

此刻,表面5上没有倾斜,因此单击“相对”按钮。您可以选择倾斜方向,角度,偏移点和偏心数据。在 Y-偏心框中输入0.05,指定组大小为2,然后单击“确定”两次。

SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图6

现在该元件再次偏心。

您选择的选项(称为“相对”选项)允许您输入单个倾斜方向加上偏心,并且组后面的反向倾斜或偏心是自动的。 这使得该选项快速而友好。

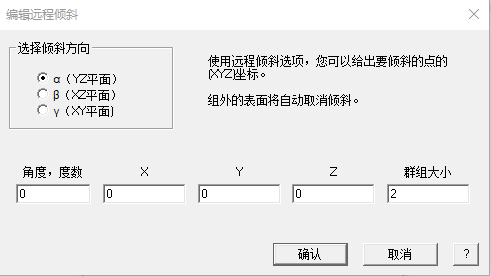

但我们还没有完成。假设您想要用位于任意(X,Y,Z)位置的点来倾斜元件。这就是对话框中的下一个选项远程倾斜。单击该选项将打开一个对话框,您可以在其中指定该点的位置。

SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图7

其他选项应该易于理解:使表面拥有较早表面的 TDC,或使其与另一表面重合。

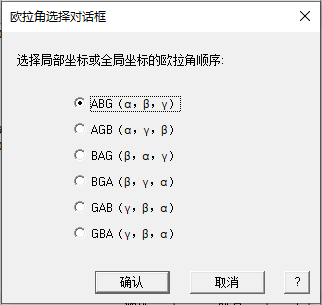

“局部”选项打开一个对话框,您可以在其中给出三个倾斜角度的欧拉顺序。

SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图8

当您进行选择并返回工作表时,程序会创建指定表面5的局部位置和角度所需的输入命令。只需编辑编辑窗格中的数字即可。位置数据是(X,Y,Z),角度是(Alpha,Beta,Gamma)。

SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图9

Local” 指的是数据位于前一个面(在本例中为4)的坐标系统(CS)中。如果您选择全局选项,您将参考表面 1的 CS。这两个选项不提供相对选项的自动撤销,但是如果这使工作更容易,则可以声明另一个与先前的表面重合。

如果没有,使用群组选项。在这里,您可以指定三个方向的倾斜,以及一个偏心——以及一个组大小,因此反向倾斜偏心是自动补偿的。

SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图10

这是一个带三折叠反射镜的系统。现在您可以选择描述每个折叠,其后面有一个虚拟表面(使轴倾斜相等)或没有虚拟表面,在这种情况下,程序通过将负 UNDO 分配给下一个表面来模拟虚拟表面的效果。

打开镜头文件 C40L2.RLE,

 RLE
 ID EXAMPLE FOLDED SYSTEM                 28301
 FNAME 'C40L2.RLE                                         '
 LOG    28301
 WA1 11.60075 8.000000
 CORDER   2   1
 WT1 1.00000 1.00000
 APS               1
 AFOCAL
 GLOBAL
 UNITS INCH
 OBB  0.0000000  10.5000000    0.2500000   0.00000000000      14.0000000   0.0000000   0.2500000
 MARGIN       0.050000
 BEVEL       0.010000
 0 AIR
 1 CAO      0.26213000       0.00000000       0.00000000
 1 CV      0.0000000000000   TH      1.40000000 AIR
 2 RAD     -2.8850000000000   TH      0.12500000
 2 N1 4.00136750 N2 4.00476668
 2 DNDT  4.100E-04  4.100E-04  4.100E-04 2.05000E+00 1.10000E+01 2.20000E+01
 2 CTE   0.550000E-05
 2 GTB U    'GE              '
 2 EFILE EX1     0.711088     0.726977     0.736977     0.000000
 2 EFILE EX2     0.726977     0.726977     0.000000
 3 RAD     -2.4140000000000   TH      0.01844000 AIR   3 EFILE EX1     0.726977     0.726977     0.736977   4 RAD    -39.4880000000000   TH      0.12500000
 4 N1 4.00136750 N2 4.00476668
 4 CTE   0.550000E-05
 4 GID 'GE              '
 4 EFILE EX1     0.751421     0.751421     0.761421     0.000000
 4 EFILE EX2     0.751421     0.751421     0.000000
 4 PIN    2
 5 RAD    -11.8720000000000   TH      0.06224000 AIR
 5 EFILE EX1     0.751421     0.751421     0.761421
 6 RAD      1.2750000000000   TH      0.18862000
 6 N1 4.00136750 N2 4.00476668
 6 CTE   0.550000E-05
 6 GID 'GE              '
 6 EFILE EX1     0.757170     0.757170     0.767170     0.000000
 6 EFILE EX2     0.680267     0.757170     0.000000
 6 PIN    2
 7 RAD      1.1644200000000   TH      1.59327000 AIR
 7 EFILE EX1     0.680267     0.757170     0.767170
 8 CV      0.0000000000000   TH      0.55678000 AIR
 9 TAG
 9 RAO      1.20000000       1.60000000       0.00000000       0.00000000
 9 CV      0.0000000000000   TH      0.00000000 AIR
 9 DECEN      0.00000000      0.00000000      0.00000000   100
 9 AT     45.00000008      0.00000000   100
 9 EFILE EX1     0.850000     0.850000     0.860000     0.000000
 9 EFILE EX2     0.850000     0.850000     0.000000
 9 EFILE MIRROR    0.200000
 9 REFLECTOR
 10 CV      0.0000000000000   TH     -1.24205000 AIR
 10 DECEN      0.00000000      0.00000000      0.00000000   100
 10 AT     45.00000008      0.00000000   100
 11 RAD      7.5440000000000   TH     -0.19500000
 11 N1 4.00136750 N2 4.00476668
 11 CTE   0.550000E-05
 11 GID 'GE              '
 11 EFILE EX1     0.986063     0.999699     1.009699     0.000000
 11 EFILE EX2     0.999699     0.999699     0.000000
 11 PIN    2
 12 RAD      4.9690000000000   TH     -3.42287000 AIR
 12 EFILE EX1     0.999699     0.999699     1.009699
 13 TAG
 13 RAO      1.49999960       2.20000000       0.00000000       0.00000000
 13 CV      0.0000000000000   TH      0.00000000 AIR
 13 DECEN      0.00000000      0.00000000      0.00000000   100
 13 AT     18.00000000      0.00000000   100
 13 EFILE EX1     1.150000     1.150000     1.160000     0.000000
 13 EFILE EX2     1.150000     1.150000     0.000000
 13 EFILE MIRROR   -0.175000
 13 REFLECTOR
 14 CV      0.0000000000000   TH      2.79342000 AIR
 14 DECEN      0.00000000      0.00000000      0.00000000   100
 14 AT     18.00000000      0.00000000   100
 15 TAG
 15 RAO      1.99999920       2.40000000       0.00000000       0.00000000
 15 CV      0.0000000000000   TH      0.00000000 AIR
 15 DECEN      0.00000000      0.00000000      0.00000000   100
 15 AT     27.00000000      0.00000000   100
 15 EFILE EX1     1.250000     1.250000     1.260000     0.000000
 15 EFILE EX2     1.250000     1.250000     0.000000
 15 EFILE MIRROR    0.165000  15 REFLECTOR
 16 CV      0.0000000000000   TH     -3.28207000 AIR
 16 DECEN      0.00000000      0.00000000      0.00000000   100
 16 AT     27.00000000      0.00000000   100
 17 RAD     46.5413300000000   TH     -0.19500000
 17 N1 4.00136750 N2 4.00476668
 17 CTE   0.550000E-05
 17 GID 'GE              '
 17 EFILE EX1     1.078926     1.078926     1.088926     0.000000
 17 EFILE EX2     1.078926     1.078926     0.000000
 17 PIN    2
 18 RAD     21.1570000000000   TH      0.00000000 AIR
 18 EFILE EX1     1.078926     1.078926     1.088926
 19 CV      0.0000000000000   TH      0.00000000 AIR
 20 CV      0.0000000000000   TH      0.00000000 AIR
 END

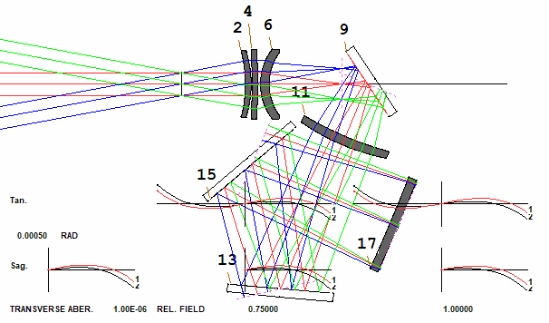

SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图11

在第一种情况下,我们可以描述表面9上的倾斜9AT 45 0 100。此输入的组大小为100,大于镜头中的表面数量,因此不会发生反向倾斜。表面10也被指定为45度倾斜角。这是一个简单的草图。如果在表面9上为表面10分配倾斜拾取,则该曲面会倾斜,如果表面9上的角度发生变化,则表面10也会跟随。在这种情况下,WS 输入仅仅是10 PAS 9 100 ,其中 PAS 代表系统不是旋转对称。现在,如果单击 WS 中的表面9,则最上面的滑块控制该表面的倾斜度。移动滑块并观察 PAD 显示。

SYNOPSYS 课程四十四:为什么 SYNOPSYS 不使用坐标断点?的图12

这是使光轴跟随镜面倾斜的一种方法 - 但这不是唯一的方法。如果您选择“镜像倾斜”选项,指定45度的倾斜度,并移除虚拟表面10的倾斜度,您将获得相同的效果。
