晶体取向是材料学科中的重要分支,当晶粒发生择优取向时,则导致材料性能(力学,物理和化学性能)的各向异性。各向异性会造成材料实际应用中的各种问题,如铝合金典型的制耳现象,再如取向硅钢中存在Goss织构时,有利于其磁学性能。在基础研究领域,织构的形成与演变是基本的科学问题。在工业应用领域,通过织构的设计和控制可以提高材料的性能。随着近年来EBSD和XRD等表征技术的发展,各种SCI期刊的发文都已离不开对材料晶体学取向的分析。这篇文章介绍晶体塑性有限元仿真过程中的欧拉角与晶体取向。

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图5   晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图6

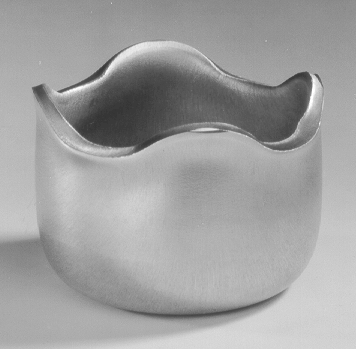

图1 塑性变形过程导致的材料各向异性

全文包括以下几个部分:

1) 材料晶体结构

2) EBSD工作原理

3) 晶体取向分析

4) 晶体塑性材料模型

5) 织构演变结果

6) 参考资料

7) 附录

材料晶体结构

在晶体学中,晶体结构是对晶体材料中原子、离子或分子有序排列的描述。有序结构由组成粒子的内在性质产生,形成沿物质三维空间的主要方向重复的对称模式,如图2所示。

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图7   晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图8

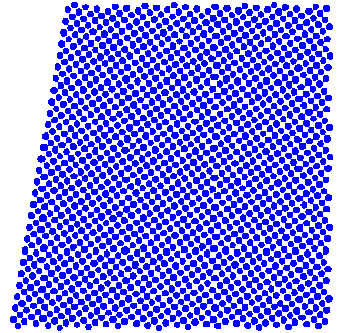

图2 高分辨率透射电子显微镜图片的铁晶体,完美单晶的二维示意图



构成这种重复图案的材料中最小的一组粒子是结构的晶胞。晶胞完全反映了整个晶体的对称性和结构,这是通过晶胞沿其主轴重复平移而建立的。平移向量定义布拉维点阵的节点,不同的晶体内部原子排列称为具有不同的晶格结构。各种晶格结构可以归纳为七大晶系,各种晶系分别与十四种空间格(称为Bravais晶格)相对应,如图3所示。

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图9

图3 三种具有立方体对称性的Bravais晶格:simple/primitive cubic (sc), the body centered cubic (bcc) and the face centered cubic (fcc)lattice



实际上的金属材料大多是多晶体,多晶体是由许多形状、大小、取向各不相同的单晶体晶粒所组成的,如图4所示。每个晶粒里面的晶体取向相同(并不完全相同,只是差别很小),通过电子背散射衍射分析技术(EBSD)分析可以定量获得这些晶体取向信息。

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图10   晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图11

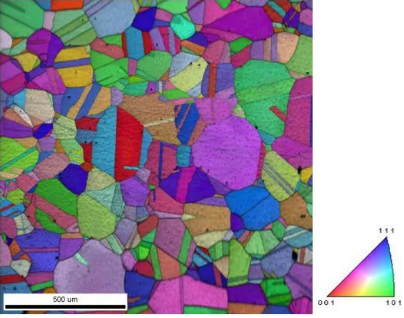

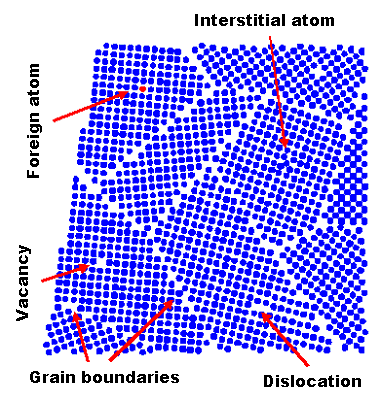

图4 EBSD分析获得的反极图分布图(颜色代表取向),多晶体组成示意图



EBSD工作原理

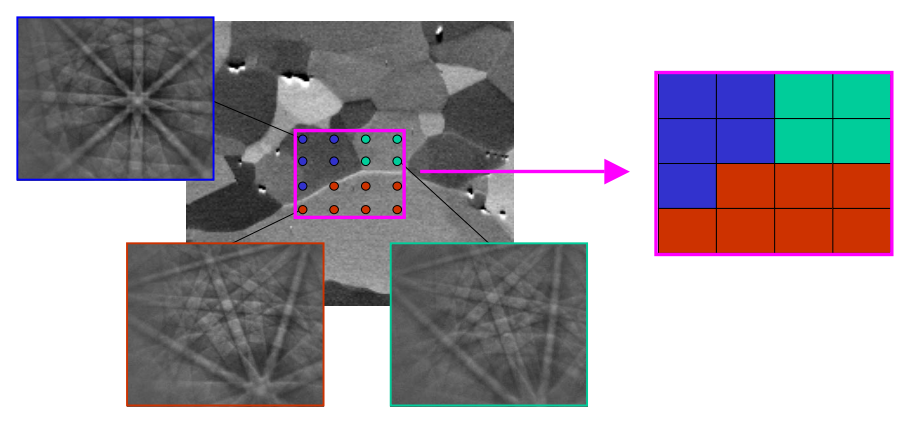

如图5所示,EBSD利用从样品表面反弹回来的高能电子衍射,得到一系列的菊池花样。根据菊池花样的特点得出晶面间距d和晶面之间的夹角θ,从数据库中查出可能的晶体结构和晶胞参数。再利用化学成分等信息采用排除法确定该晶粒的晶体结构,并得出晶粒与膜面法向的取向关系。通过以上基本操作,可以得到样品表面测试点的Phase和Orientation实验数据。

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图12

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图13

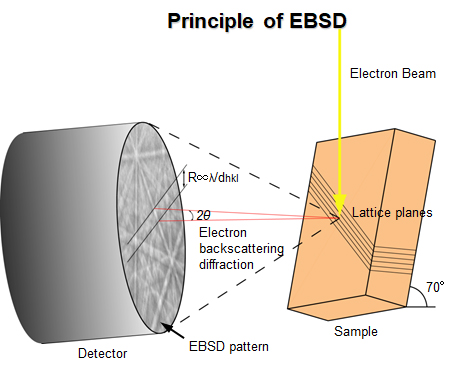

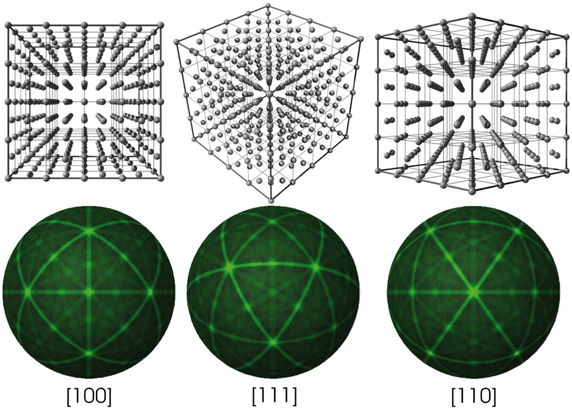

图5 EBSD分析的工作原理(Phase discriminated, Orientation determined)



通过步进间距将样品表面划分为m*n个采样点,并依次获得这m*n个采样点菊池花样和匹配的Phase、Orientation实验数据,最后对m*n个采样点的这些数据进行整理、汇总、计算等,可以进行晶粒尺寸分析、织构分析、相分析、应变分析、再结晶分析、晶界分析、断裂分析等。如图6所示,EBSD获得多晶体试样表面的取向信息过程,类似于相机的成像过程,首先将画面分解成为m*n个像素点,然后依次获得各个像素点的信息,获得全部信息后进行整理、汇总、计算。

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图14

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图15

图6 EBSD分析的工作原理(多晶体分析)



晶体取向分析

欧拉角

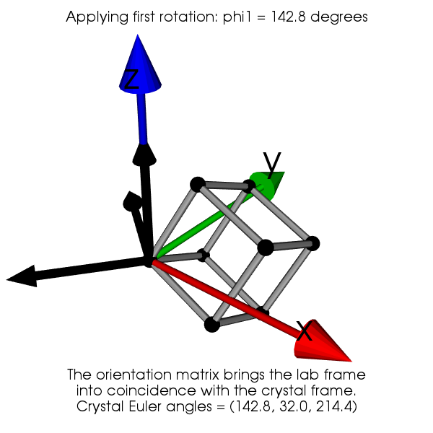

通过EBSD实验,我们可以获得多晶体试样表面m*n个采样点的取向信息(Euler1、Euler2、Euler3)。与彩色图像每个像素点存在RGB三组信息类似,取向信息的每个采样点存在三组欧拉角角度信息,这三组角度信息代表了晶格在空间中的唯一取向信息。如图7所示,空间中任意取向的晶格,通过将全局坐标系依次采用三组欧拉角进行旋转后,都可以与晶体坐标系重合。第一次旋转是围绕Z轴旋转的,第二次旋转是围绕新的X轴,第三次旋转角度围绕新的Z轴。与三维空间中点的位置信息包含X、Y、Z三个自由度一样,三维空间中晶格的取向信息也包含三个自由度,记三个欧拉角为ϕ1、Φ、ϕ2。

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图16晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图17晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图18

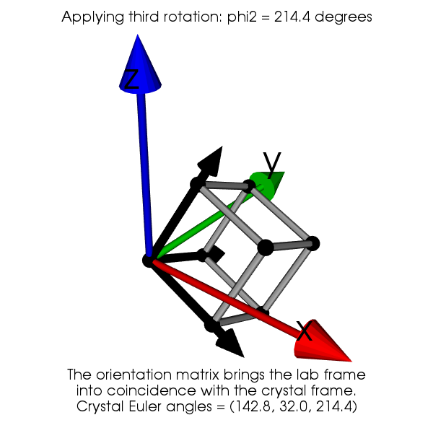

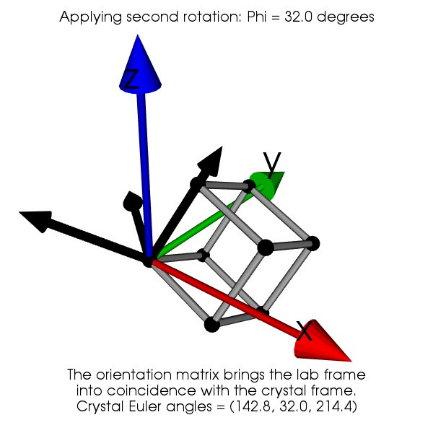

图7 三次旋转与任意取向晶格重合的示意图



取向矩阵

除了使用欧拉角表示空间中晶格的取向,还可以使用取向矩阵(Orientation matrix, Rotation matrix) g(ϕ1,Φ,ϕ2)进行描述。取向矩阵的表达式是是通过组合三个旋转得到的,满足:

g(ϕ1,Φ,ϕ2) = g(ϕ1)*g(Φ)*g(ϕ2)

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图19

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图20

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图21

那么:晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图22

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图23

由于取向矩阵的性质,满足:

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图24

假设在全局坐标系S下,局部坐标系s1的取向矩阵为g1,局部坐标系s2的取向矩阵为g2,那么,在局部坐标系s1下的坐标系s2的取向矩阵晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图25可以看作:在局部坐标系s1下首先反方向旋转一组晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图26得到全局坐标系S,取向矩阵为g2晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图27,然后在得到全局坐标系S情况下继续旋转取向矩阵g2,得到局部坐标系s2,即:

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图28

例如,全局坐标系S下,欧拉角为[90,35,45]的局部坐标系s1的取向矩阵g1为:

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图29

全局坐标系S下,欧拉角为[142.8,32.0,214.4]的局部坐标系s2的取向矩阵g2为:

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图30

那么,在局部坐标系s1下的坐标系s2的取向矩阵晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图31等于:

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图32

可以计算出(这些取向描述方法如何相互计算将在后面讨论)取向矩阵晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图33对应的欧拉角为[136.20,66.68,83.91],其数值并不等于两个坐标系的欧拉角简单加减。

同理,假设在全局坐标系S下,局部坐标系s1的取向矩阵为g1,在局部坐标系s1下,局部坐标系s2的取向矩阵为g2’。那么,在全局坐标系S下,依次旋转g1和g2’,得到局部坐标系s2的取向矩阵g2为:

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图34

同理,假设在全局坐标系S下,局部坐标系s2的取向矩阵为g2,在局部坐标系s1下,局部坐标系s2的取向矩阵为g2’。那么,在全局坐标系S下,依次旋转g2和g2-1,局部坐标系s1的取向矩阵为g1

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图35





弥勒指数

除了使用欧拉角、取向矩阵表示空间中晶格的取向,还可以使用弥勒指数进行描述,表示格式为(hkl)[uvw]。如(-112)[1-11],表示晶胞的(-112)面平行于轧板的轧面,[1-11]方向平行于轧向。已知一个晶面(hkl)和它所属的晶向[uvw],就很容易得到二者之间的关系:hu+kv+lw=0,通常把这个关系式称为晶带定律。

以上三种方法是描述晶格取向最常见的方法,由于三维空间中晶格的取向信息包含三个自由度,因此以上三种方法并不独立,而是存在如下联系。

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图36

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图37晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图38

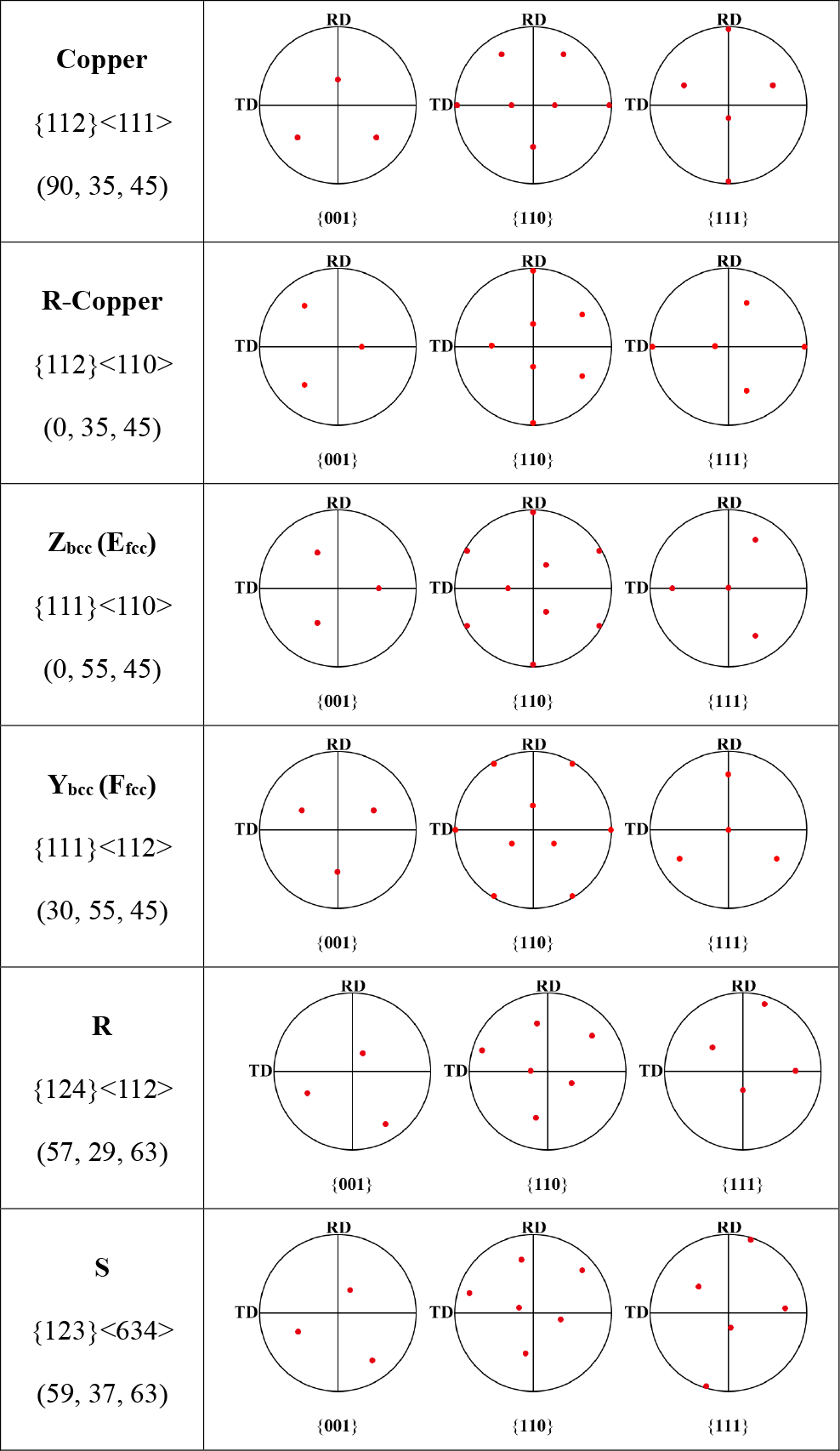

图8 欧拉角、取向矩阵与弥勒指数之间的联系



晶体塑性材料模型

晶体塑性材料模型在ABAQUS中作为用户材料子程序(Huang’s UMAT)实现,取向信息通过inp文件中材料参数部分里的local system和global system实现赋予。

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图39

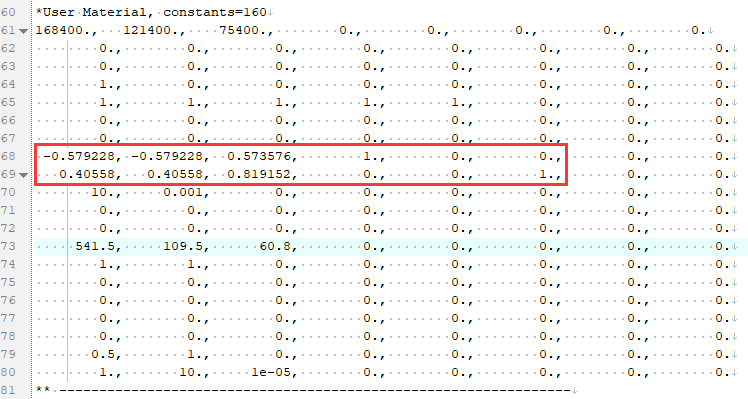

图9 晶体取向信息的赋予



变形过程中通过SDV将取向数据进行输出,SDV37~39和SDV73~75代表第一组滑移系(1,1,1)[0,-1,1]对应的滑移面法向和滑移方向,取向信息表示为g1。由于第一组滑移系的取向信息是固定的G1,因此,在全局坐标系下,晶体取向信息可表示为:G = G1*g1-1。例如,晶体初始取向信息为[90,35,45],全部滑移系输出的晶体取向信息可表示为如下:

表1 初始取向信息为[90,35,45]12组滑移系输出的晶体取向信息

h

k

l

u

v

w

H

K

L

U

V

W

Slip

0.406

0.406

0.819

-0.579

-0.579

0.574

0

0

1

1

0

0

0

-0.338

0.000

0.941

0.815

0.500

0.292

1

1

1

0

-1

1

1

-0.338

0.000

0.941

-0.815

0.500

-0.292

1

1

1

1

0

-1

2

-0.338

0.000

0.941

0.000

-1.000

0.000

1

1

1

-1

1

0

3

0.331

-0.816

0.473

-0.004

0.500

0.866

-1

1

1

1

0

1

4

0.331

-0.816

0.473

-0.819

0.000

0.574

-1

1

1

1

1

0

5

0.331

-0.816

0.473

0.815

0.500

0.292

-1

1

1

0

-1

1

6

0.331

0.816

0.473

-0.004

-0.500

0.866

1

-1

1

0

1

1

7

0.331

0.816

0.473

-0.819

0.000

0.574

1

-1

1

1

1

0

8

0.331

0.816

0.473

-0.815

0.500

-0.292

1

-1

1

1

0

-1

9

-1.000

0.000

-0.005

-0.004

-0.500

0.866

1

1

-1

0

1

1

10

-1.000

0.000

-0.005

-0.004

0.500

0.866

1

1

-1

1

0

1

11

-1.000

0.000

-0.005

0.000

-1.000

0.000

1

1

-1

-1

1

0

12





晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图40

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图41

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图42

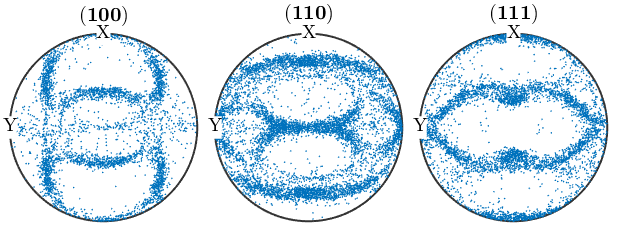

图8 274个晶粒的初始织构(0~180°随机织构)



建立完模型后对第一增量步的晶体取向(初始取向)进行验证,如图9所示,说明有限元模型被正确的赋予了这些随机取向,并验证了取向计算程序的正确。





晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图43

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图44

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图45

图9 建立模型后对第一步晶体取向的验证

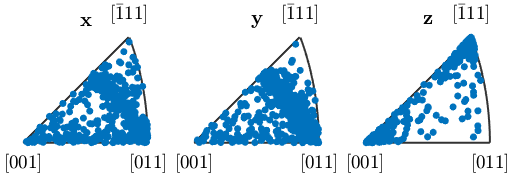

图11 织构演变模拟常见的边界条件



织构演变结果

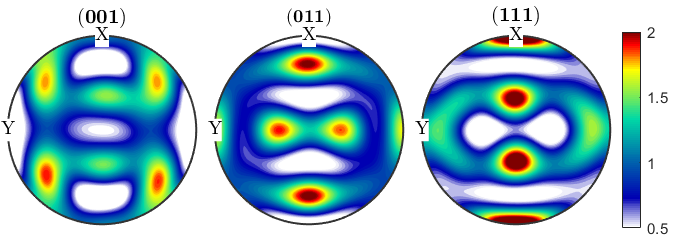

完成Abaqus构建有限元模型所有关键步骤后,输出inp文件并提交Job,查看织构演变结果如下(由于计算资源的限制,仅计算了simple compression和plane strain compression):

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图46

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图47

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图48

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图49 晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图50 晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图51

simple compression



晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图52

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图53

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图54

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图55 晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图56 晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图57

plane strain compression



以多晶体中一号节点为例,在塑性变形过程中它的织构演变如下:

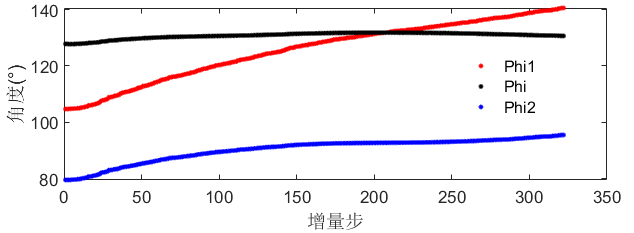

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图58

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图59

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图60

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图61

1号节点织构取向演变



参考资料

Polycrystalline Plasticity and the Evolution of Crystallographic Texture in FCC Metals

Texture evolution and mechanical behaviour of irradiated face-centred cubic metals

A User-Material Subroutine Incorporating Single Crystal Plasticity in the ABAQUS Finite Element Program



附件

取向旋转矩阵计算

% 取向旋转矩阵计算,本程序适用于将欧拉角(角度制)转换为取向旋转矩阵(G)

function Rotation = Euler_to_Rotation(Euler_Input)

euler_1 = Euler_Input(1,1)/180*pi;

euler_2 = Euler_Input(1,2)/180*pi;

euler_3 = Euler_Input(1,3)/180*pi;



u0=cos(euler_1)*cos(euler_3)-sin(euler_1)*sin(euler_3)*cos(euler_2);

v0=-cos(euler_1)*sin(euler_3)-sin(euler_1)*cos(euler_3)*cos(euler_2);

w0=sin(euler_1)*sin(euler_2);

uvw0 = [u0;v0;w0];

r0=sin(euler_1)*cos(euler_3)+cos(euler_1)*sin(euler_3)*cos(euler_2);

s0=-sin(euler_1)*sin(euler_3)+cos(euler_1)*cos(euler_3)*cos(euler_2);

t0=-cos(euler_1)*sin(euler_2);

rst0 = [r0;s0;t0];

h0=sin(euler_3)*sin(euler_2);

k0=cos(euler_3)*sin(euler_2);

l0=cos(euler_2);

hkl0 = [h0;k0;l0];

Rotation = [uvw0,rst0,hkl0];



欧拉角计算

% 欧拉角计算,本程序适用于将取向旋转矩阵(G)转换为欧拉角(角度制0~180)

function Euler = Rotation_to_Euler(Rotation_Input)

phi1 = atan2(-Rotation_Input(3,1), Rotation_Input(3,2))*180/pi;

phi2 = atan2(Rotation_Input(1,3), Rotation_Input(2,3))*180/pi;

phi = atan2(sqrt(Rotation_Input(1,3)^2+Rotation_Input(2,3)^2), ...

   Rotation_Input(3,3))*180/pi;

Euler_origin = [phi1,phi,phi2];

Euler_origin(Euler_origin<0)=180+Euler_origin(Euler_origin<0);



euler_1 = [Euler_origin(1),Euler_origin(1)+180];

euler_2 = [Euler_origin(2),Euler_origin(2)+180];

euler_3 = [Euler_origin(3),Euler_origin(3)+180];

Num = 500;

Euler_all_flag = randi(2,[Num,3]);

Rotation_Input_error = zeros(Num,1);

Euler_all = zeros(Num,3);

for i = 1 : Num

   Euler_all(i,:) = [euler_1(Euler_all_flag(i,1)),euler_2(Euler_all_flag(i,2)),euler_3(Euler_all_flag(i,3))];

   Rotation_Input_error(i,:) = sum(sum(Euler_to_Rotation(Euler_all(i,:)) - Rotation_Input)).^2;

end

Euler = Euler_all(find(Rotation_Input_error == min(Rotation_Input_error),1),:);



SDV提取保存

# SDV提取,本程序适用于将odb输出文件的SDV提取导出保存



import odbAccess

import numpy as np



myOdb = odbAccess.openOdb(r"D:\CPFEM_Abaqus_V2\Course3_3\Job-1201-001.odb",readOnly=False)

myStep = myOdb.steps["Step-1"]

myFrame = myStep.frames

i = len(myFrame)-1

myField = myFrame[i].fieldOutputs

AA = 3;

myValue = myField["SDV37"].values

temp_h = []

for value in myValue:

   myData = value.data

   temp_h.append(myData)



myValue = myField["SDV38"].values

temp_k = []

for value in myValue:

   myData = value.data

   temp_k.append(myData)



myValue = myField["SDV39"].values

temp_l = []

for value in myValue:

   myData = value.data

   temp_l.append(myData)



myValue = myField["SDV73"].values

temp_u = []

for value in myValue:

   myData = value.data

   temp_u.append(myData)



myValue = myField["SDV74"].values

temp_v = []

for value in myValue:

   myData = value.data

   temp_v.append(myData)



   myValue = myField["SDV75"].values

temp_w = []

for value in myValue:

   myData = value.data

   temp_w.append(myData)



Data = temp_h+temp_k+temp_l+temp_u+temp_v+temp_w



np.savetxt(r"D:\CPFEM_Abaqus_V2\Course3_3\Out_end.txt",Data,fmt="%.5f")



SDV数据转换

% SDV数据转换,本程序适用于将输出SDV数据转换为欧拉角(角度制0~180)

function Euler = SDV_to_Euler(SDV_Input_hkl,SDV_Input_uvw)

hkl=[1,1,1]; uvw=[0,-1,1];

b_bf = transpose( uvw/sqrt(sum(uvw.^2)) );

n_bf = transpose( hkl/sqrt(sum(hkl.^2)) );

t_bf = cross(n_bf,b_bf) / sqrt(sum(cross(n_bf,b_bf).^2));

G_1 = [b_bf,t_bf,n_bf];



SDV_Input_rst = cross(SDV_Input_hkl,SDV_Input_uvw) /...

   sqrt(sum(cross(SDV_Input_hkl,SDV_Input_uvw).^2));

g_1 = [transpose(SDV_Input_uvw),transpose(SDV_Input_rst),transpose(SDV_Input_hkl)];



g_ij_new = G_1 * inv(g_1);

Euler = Rotation_to_Euler(g_ij_new);





SDV数据批处理

% SDV数据批处理,本程序适用于将输出SDV数据转换为欧拉角(角度制0~180)

clc

clear

close all

% Data = load('D:\CPFEM_Abaqus_V2\Course3_3\Out_end_rolling.txt');

Data = load('D:\CPFEM_Abaqus_V2\Course3_3\Out_end_compression.txt');

HKLandUVW = reshape(Data,length(Data)/6,6);

data = HKLandUVW(1:1:end,:);

Unique_data = data(1:20:end,:);

Euler = zeros(length(Unique_data(:,1)),3);

for i = 1:length(Unique_data(:,1))

   Euler(i,:) = SDV_to_Euler(Unique_data(i,1:3),Unique_data(i,4:6));

end

Unique_Euler = Euler;

plot(Unique_Euler(:,1),'r.');hold on

plot(Unique_Euler(:,2),'k.');hold on

plot(Unique_Euler(:,3),'b.');hold on





多晶体取向可视化

% 取向可视化,本程序适用于将多晶体取向可视化

cs = crystalSymmetry('cubic');

ss = specimenSymmetry('triclinic');

ori = orientation.byEuler(Euler(:,1)*degree,Euler(:,2)*degree,Euler(:,3)*degree,cs,ss);

plotPDF(ori,Miller({1,0,0},{1,1,0},{1,1,1},cs),'all','MarkerSize',1)

pause(5)



Index = transpose(1:length(Euler(:,1)));

Phase = ones(length(Euler(:,1)),1);

X = transpose(1:length(Euler(:,1)));

Y = transpose(1:length(Euler(:,1)));

MAD = rand(length(Euler(:,1)),1);

BC = ceil(100*rand(length(Euler(:,1)),1));

BS = zeros(length(Euler(:,1)),1);

Bands = ceil(10*rand(length(Euler(:,1)),1));

Error = zeros(length(Euler(:,1)),1);

Reli = ones(length(Euler(:,1)),1);

Data = [Index, Phase, X, Y, Euler, MAD, BC, BS,...

   Bands, Error, Reli];



for i = 1 : length(Euler(:,1))

   fid = fopen('Euler_to_EBSD_File.txt','a+');

   if i == 1

       fprintf(fid,'Index Phase  X  Y  phi1  Phi  phi2  MAD  BC  BS  Bands Error Reli  \n');

   end

   fprintf(fid,'%4i %5i %6.1f %4.1f %10.3f %6.2f %6.2f %6.4f %2i %5i %8i %5i %10.4f \n',Data(i,:));

   fclose(fid);

end



cs = crystalSymmetry('m-3m', 'mineral', 'Cu') ;

fname = fullfile('D:\Download_Files\Download_Doc_From_IE_Browser\Spider_Teacher','Euler_to_EBSD_File.txt');

ebsd = loadEBSD(fname, 'CS' ,cs,...

'interface', 'generic', 'Bunge', 'ignorePhase' ,[0 2],...

'ColumnNames', { 'Phase' 'x' 'y' 'phi1' 'Phi' 'phi2'},...

'Columns', [2 3 4 5 6 7]);



odf = calcODF(ebsd('Cu').orientations, 'halfwidth' ,15*degree);

h = [Miller(0,0,1,cs),Miller(0,1,1,cs),Miller(1,1,1,cs)];

plotPDF(odf,h,'points','all');

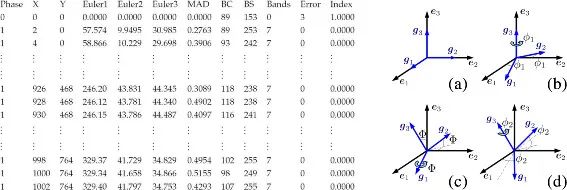

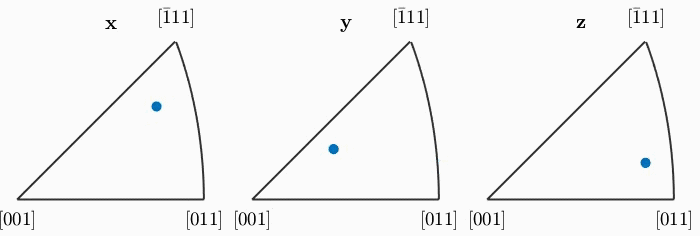

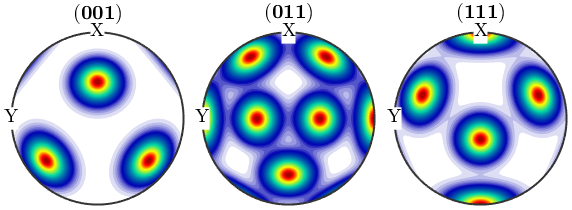

网上参考数据测试:

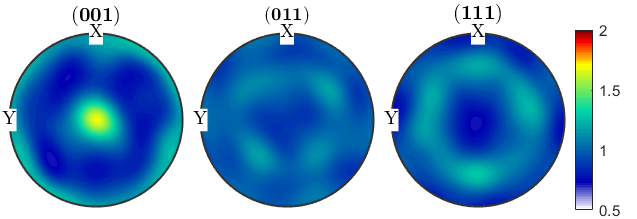

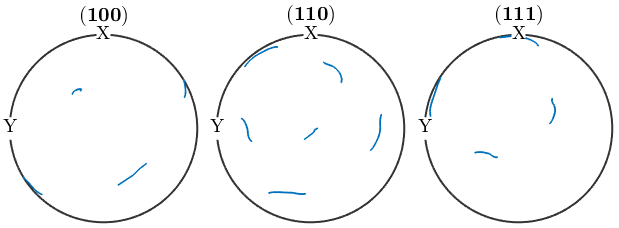

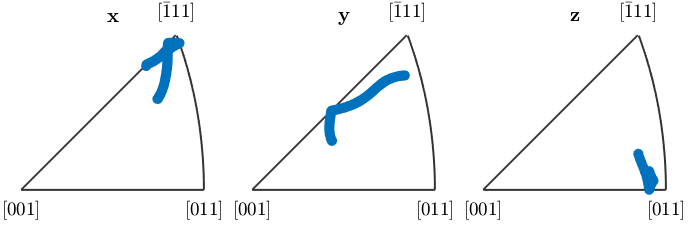

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图62

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图63

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图64

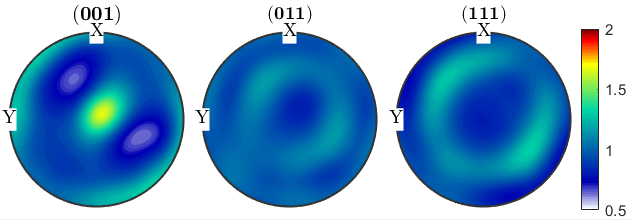

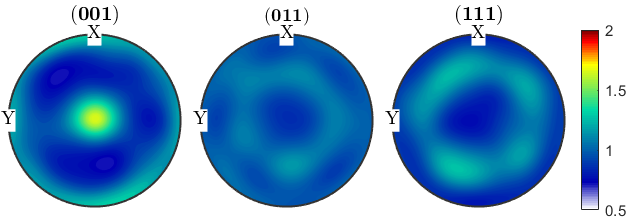

http://muchong.com/bbs/viewthread.php?tid=12562139

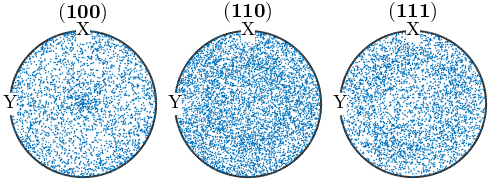

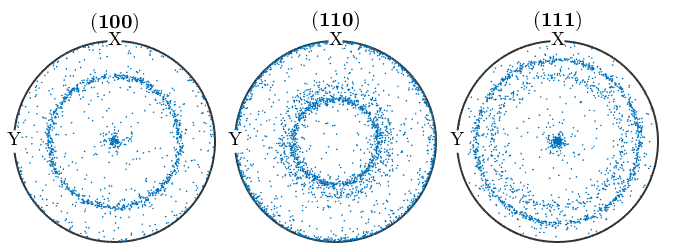

随机欧拉角数据测试:

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图65

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图66

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图67

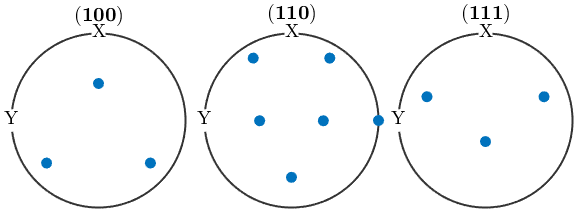

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图68

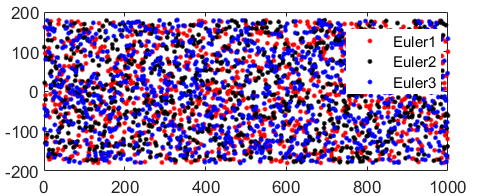

[-180°~180°]

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图69

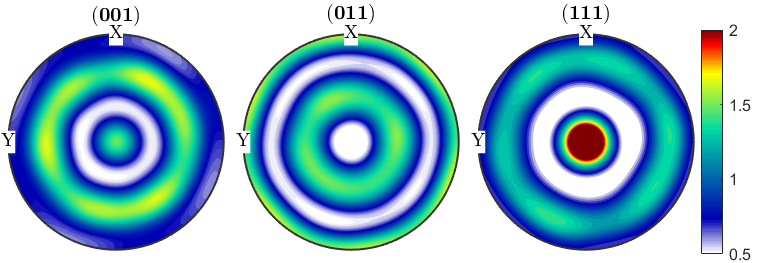

[-90°~90°]=[0°~180°] 1000seeds

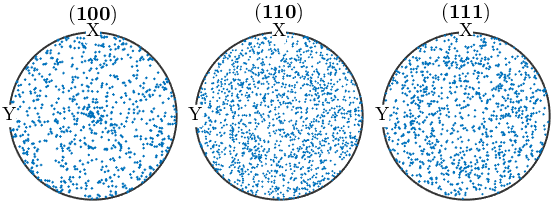

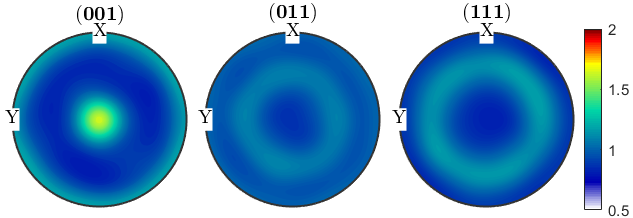

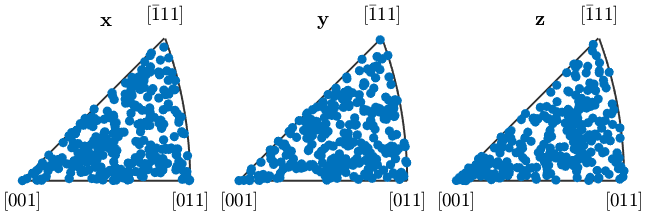

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图70

[-90°~90°]=[0°~180°] 8000seeds

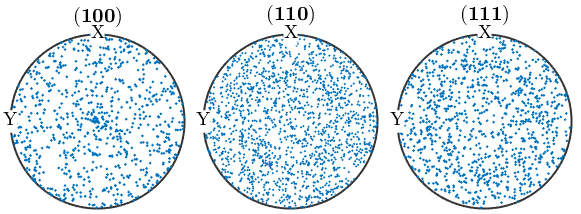

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图71

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图72

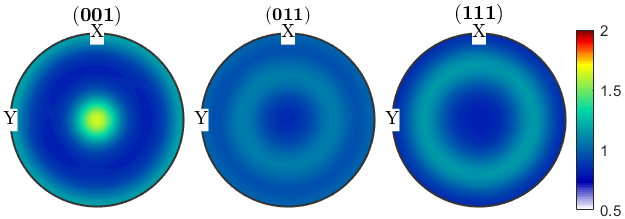

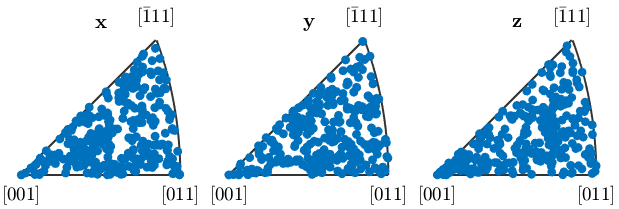

[-90°~90°]=[0°~180°] 80000seeds





晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图73

[-45°~45°]



晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图74

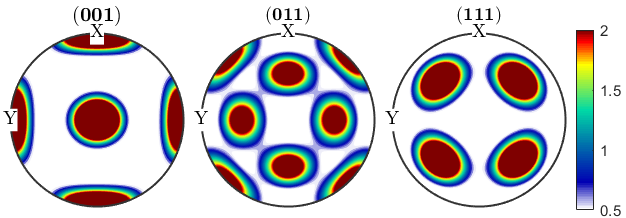

[0°~90°]



晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图75

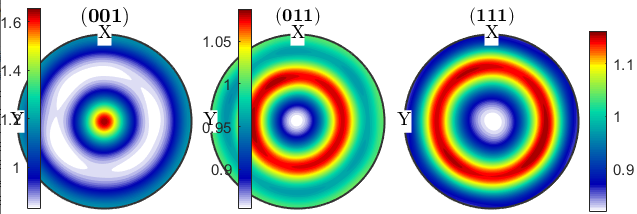

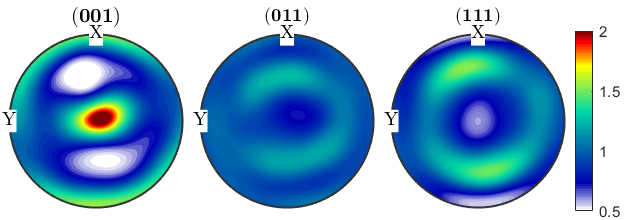

[0°~90°] 80000seeds



晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图76

[-10°~10°]

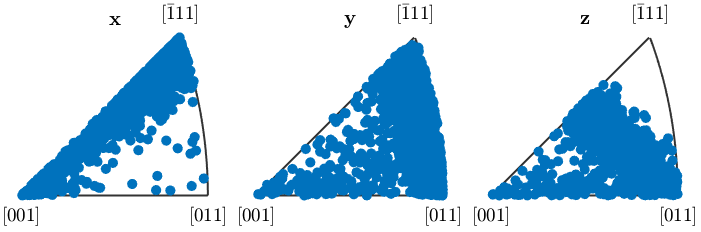

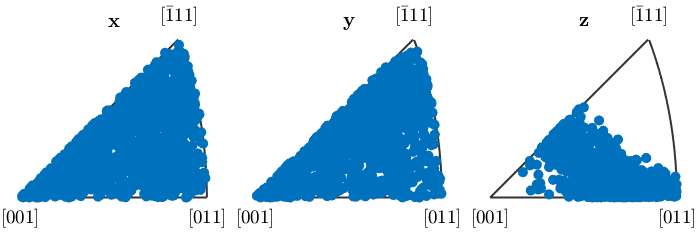

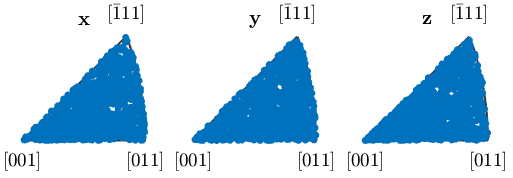

单个欧拉角数据测试:

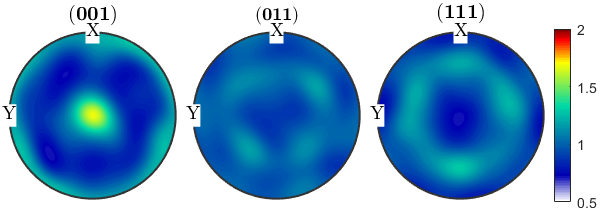

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图77

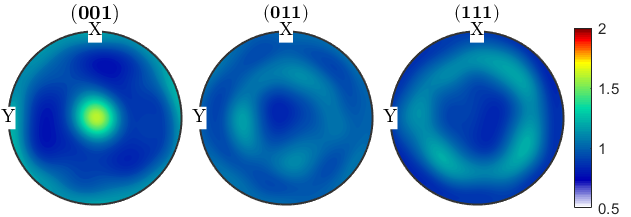

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图78

晶体塑性有限元仿真入门(5)—欧拉角与晶体取向的图79





(6条)
默认 最新
感谢分享 这是高手啊
评论 点赞 1
请问这个单个欧拉角测试的图是怎么做的
评论 点赞

查看更多评论 >

点赞 18 评论 9 收藏 43
关注
