Ansys信号完整性仿真方案

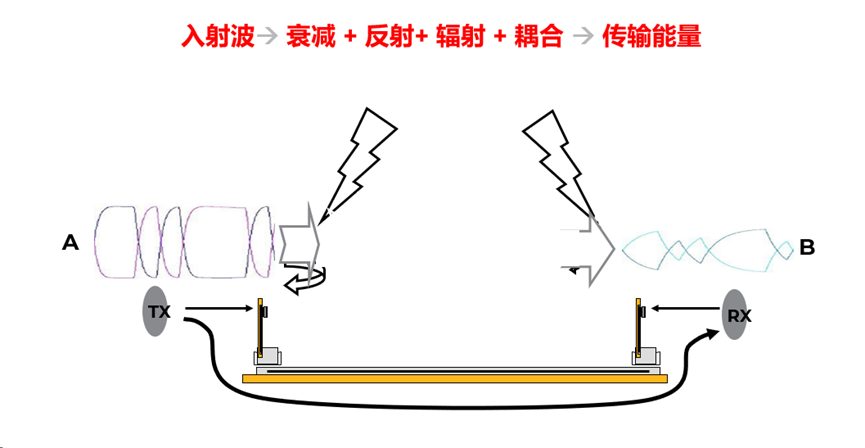

信号完整性概念

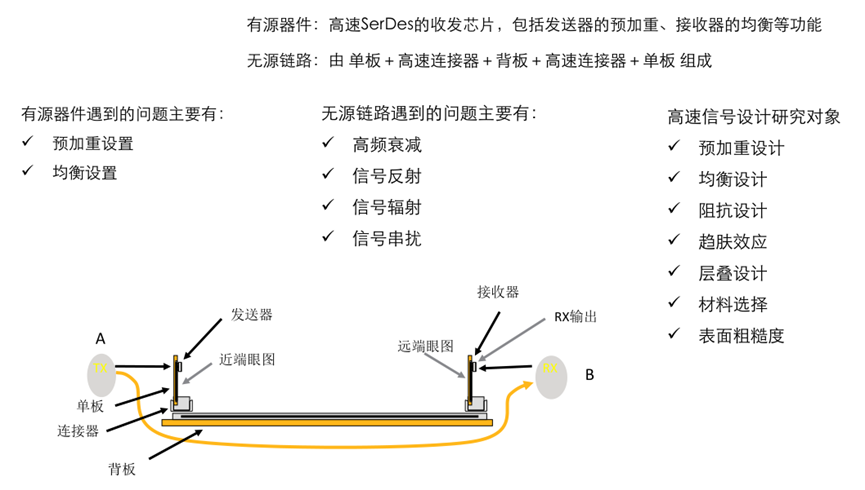

信号设计核心问题

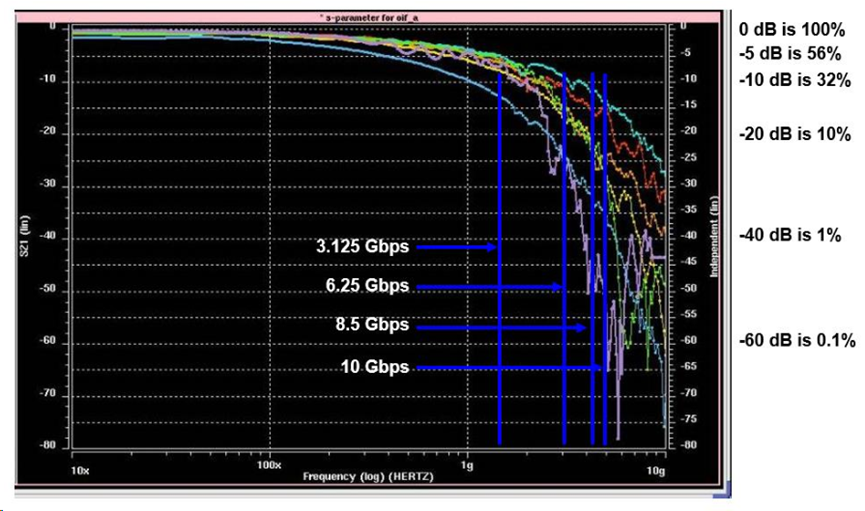

损耗

阻抗

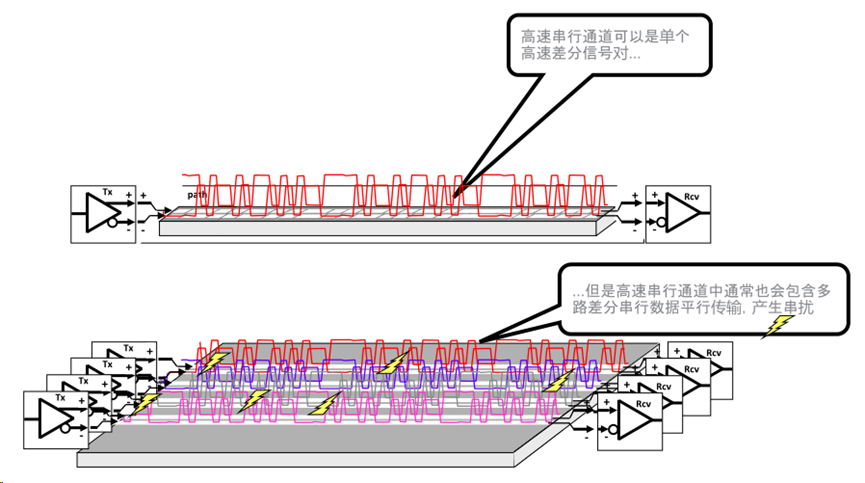

串扰

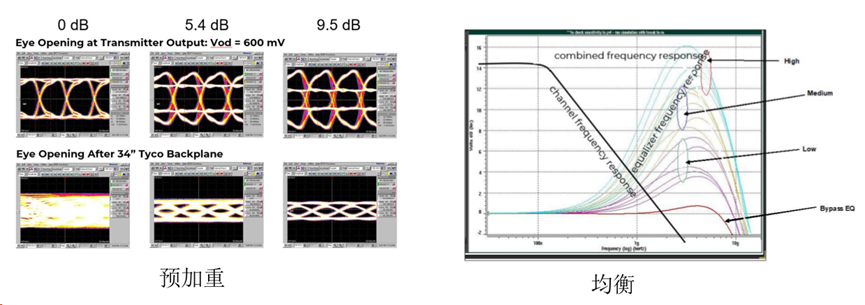

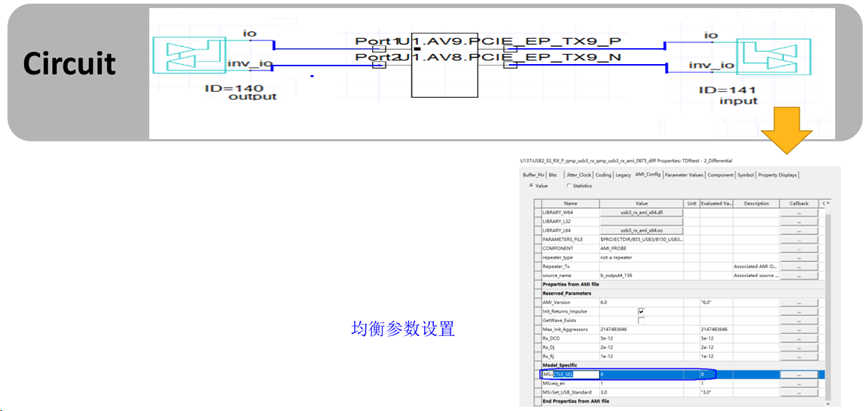

均衡器

设计中的挑战

Ansys信号完整性方案

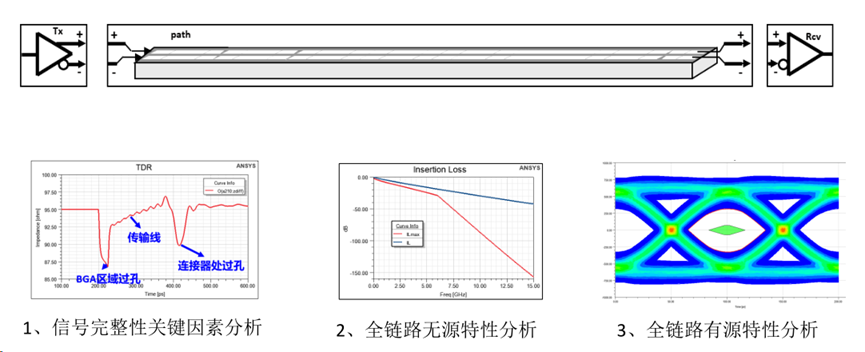

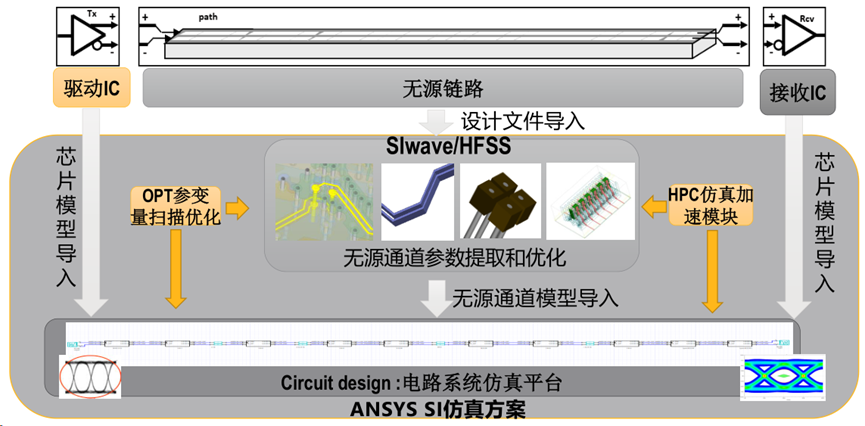

信号完整性分析的基本流程

层叠设计

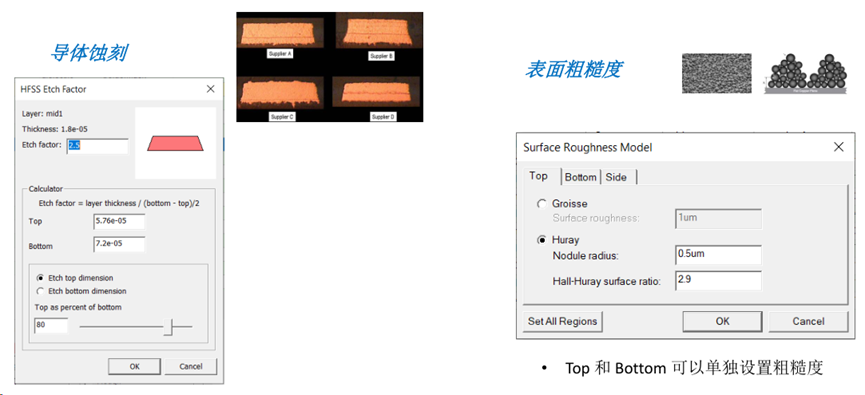

导体蚀刻&粗糙度

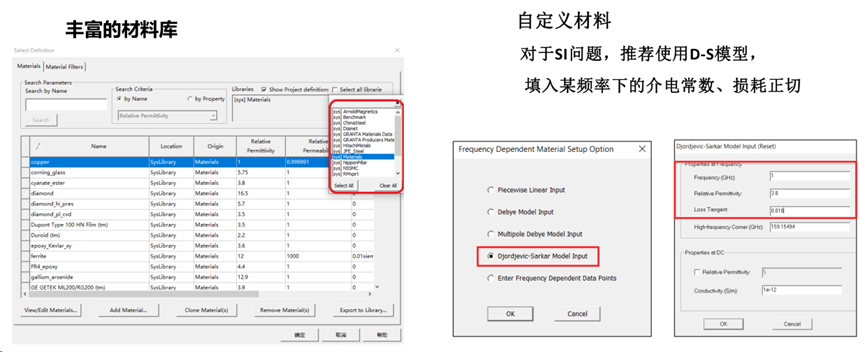

材料设计

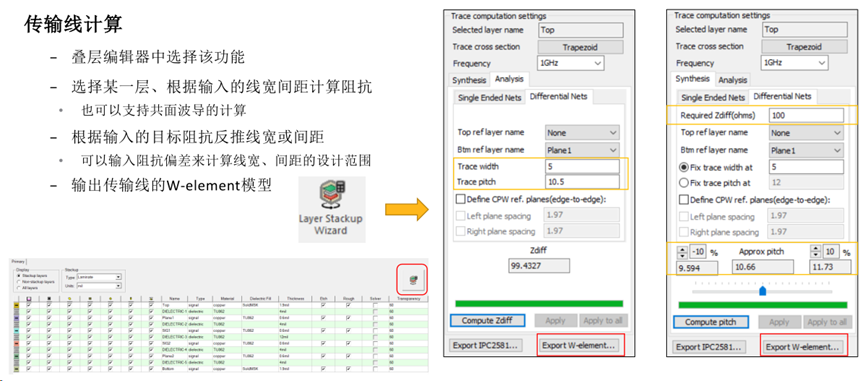

传输线设计

阻抗

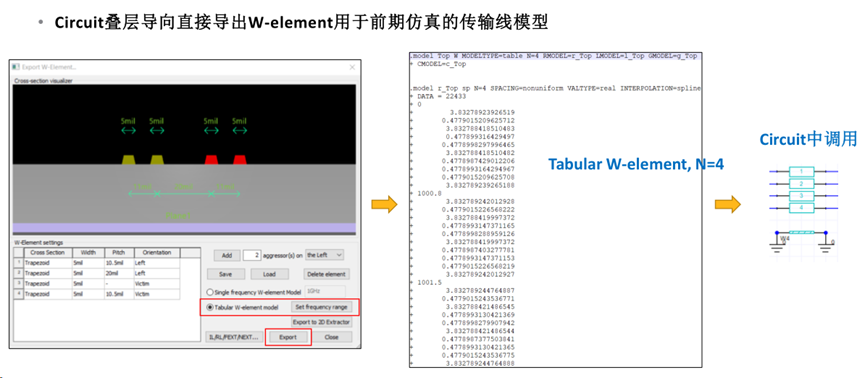

W model

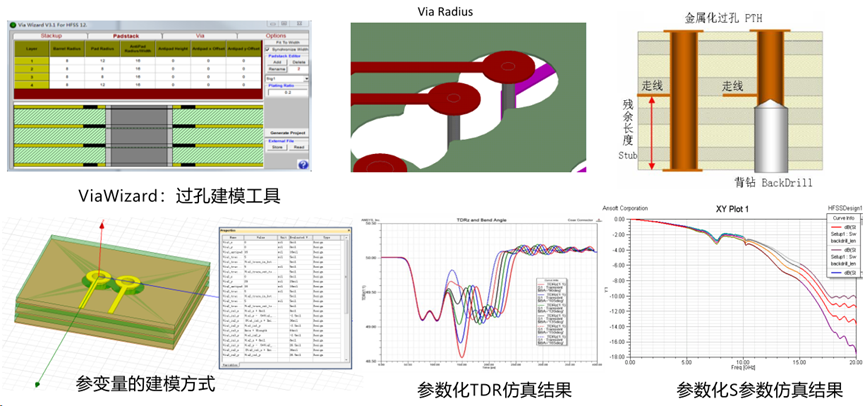

过孔建模与优化

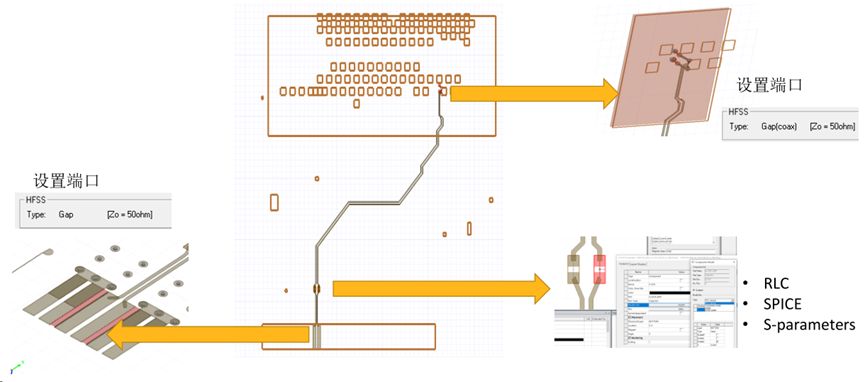

信号线整个通道参数提取

无源链路规范要求及分析（10G-BASE-KR为例）

规范IEEE 802.3 2015 Section5中Annex 69B Interconnect characteristics定义了背板架构的无源链路设计要求：

• IL (Insertion Loss)

• RL (Return Loss)

• ILD (Insertion Loss Deviation)

• ICR (Insertion Loss to Crosstalk Ratio)

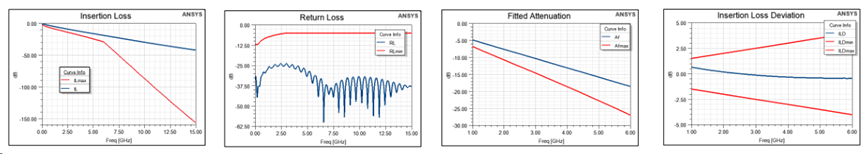

无源链路的相应的曲线，必须满足在设计指标之内。

无源链路TDR分析

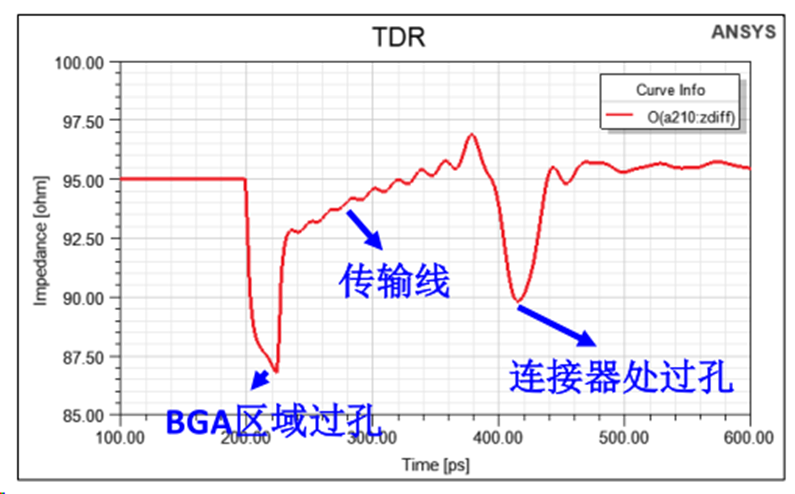

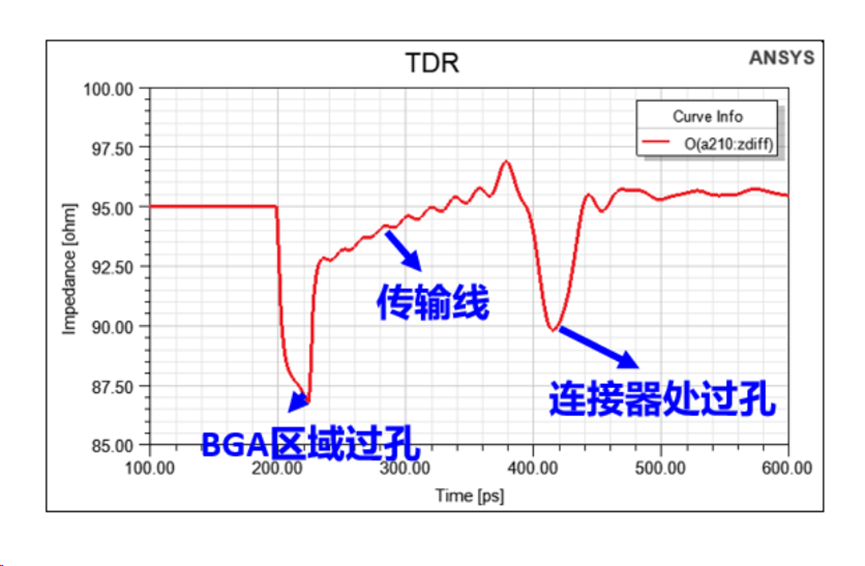

• TDR用于观察无源链路的阻抗变化，可以快速定位无源链路中需要优化的位置

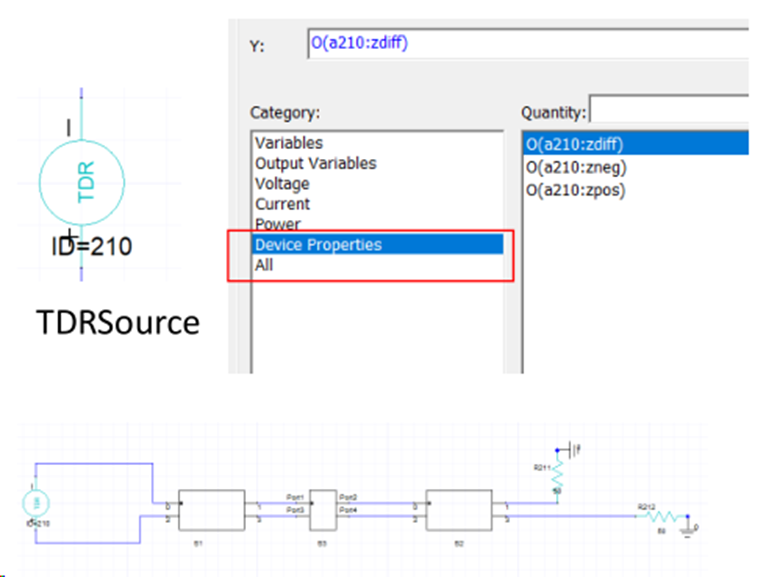

• 在Circuit 中进行TDR分析非常方便，内置TDR Source，无需手动编辑公式或插入函数

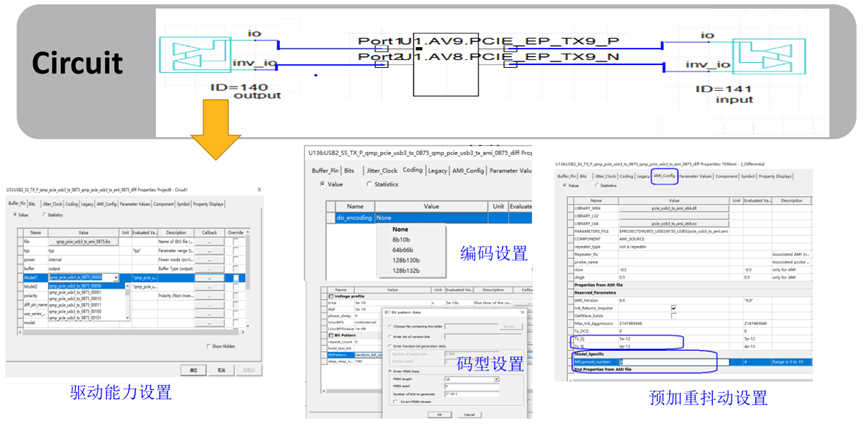

搭建系统电路图

求解参数设置

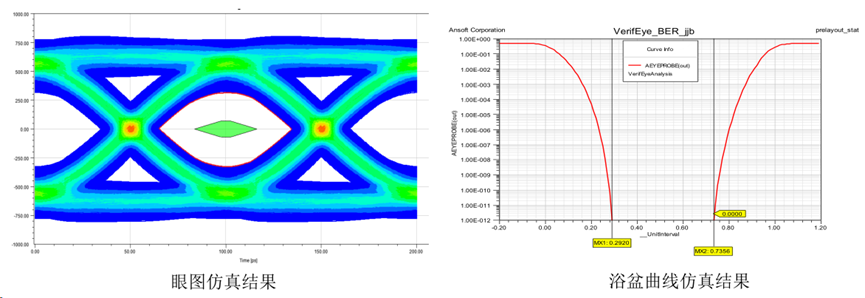

查看结果

DDRwizard仿真工具介绍

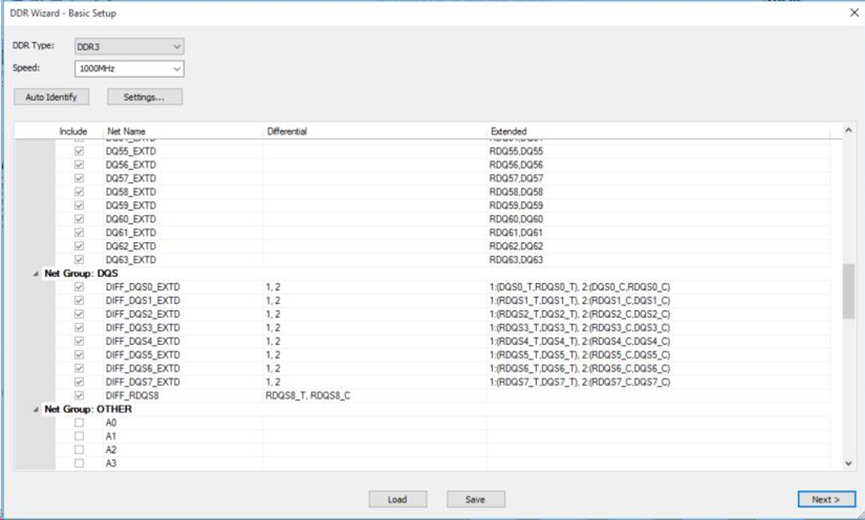

DDR仿真分析工作向导

‐ 基于网络名称自动识别信号网络：DQ, DQS, CLK and ADDR lines

‐ 可通过改变延迟使data, strobe and clock 等信号同步

‐ 支持读写模式分析设置

‐ 支持IBIS corner (fast/slow/typical) 分析设置
