AbqVoronoi插件[Mapping模块的使用]

1. Mapping模块用户输入界面

     Mapping模块用于基于几何Voronoi模型，生成与几何Voronoi模型一致的背景网格型Voronoi模型。

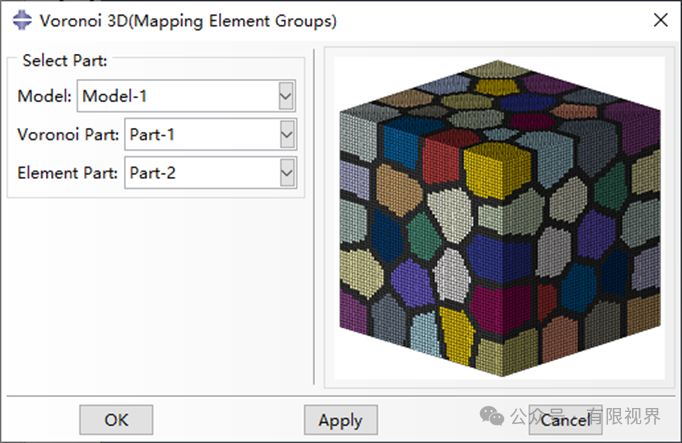

图1.1 Mapping模块用户输入界面

     Mapping模块用户输入界面简单，输入参数如下：

     (1) Model: Model的名称;

     (2) Voronoi Part: Voronoi部件名称(仅限三维Voronoi几何模型)，并且需存在需要被离散的Cell Set，Voronoi 3D中的子模块生成的模型均可作为Voronoi Part输入；

     (3) Element Part：存在网格的Part名称；

2. Mapping使用说明

2.1 全局映射

     全局映射需保证Voronoi几何部件和网格模型的位置和大小一致，即将两者放入装配中完全重合，如图2.1所示。

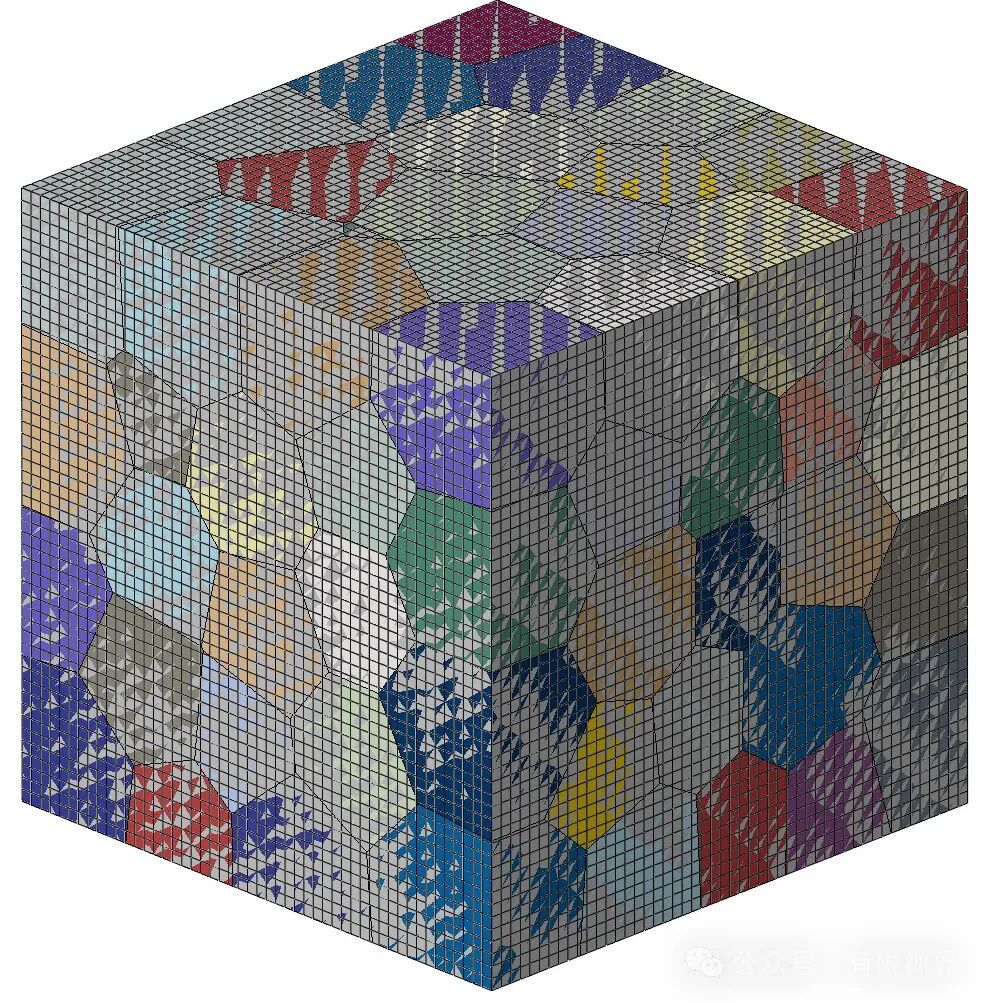

图2.1 几何和网格部件完全重合示例

2.2 局部映射

     当Voronoi几何模型和网格模型仅部分重合时，Mapping模块只映射两者重叠的部分，如图2.2所示。

图2.2 几何和网格部件局部重合示例

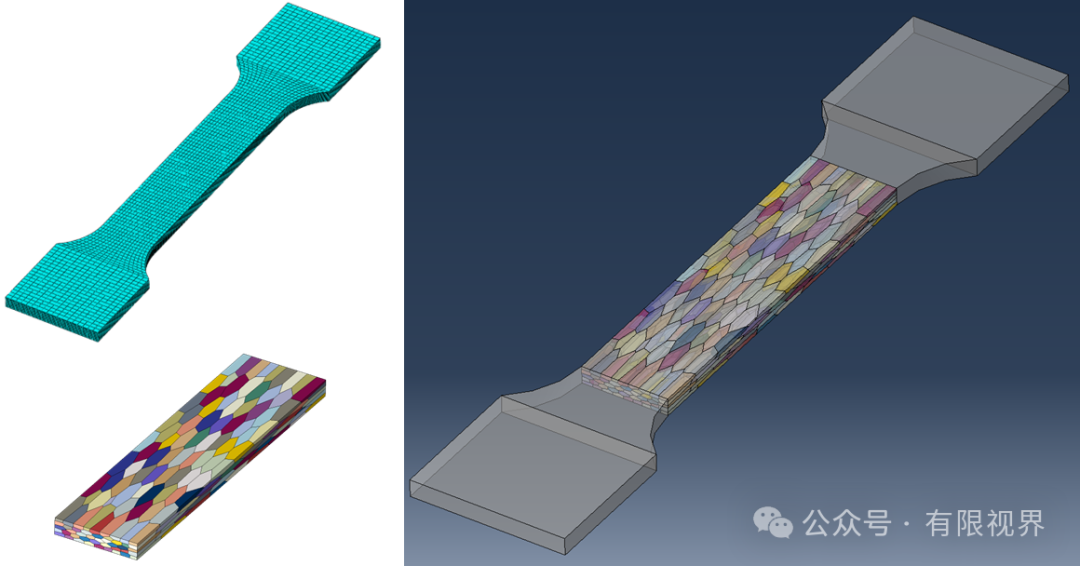

     示例为标准拉伸试样，将试样的中间部分离散成背景网格柱状晶体，离散结果如下图所示：

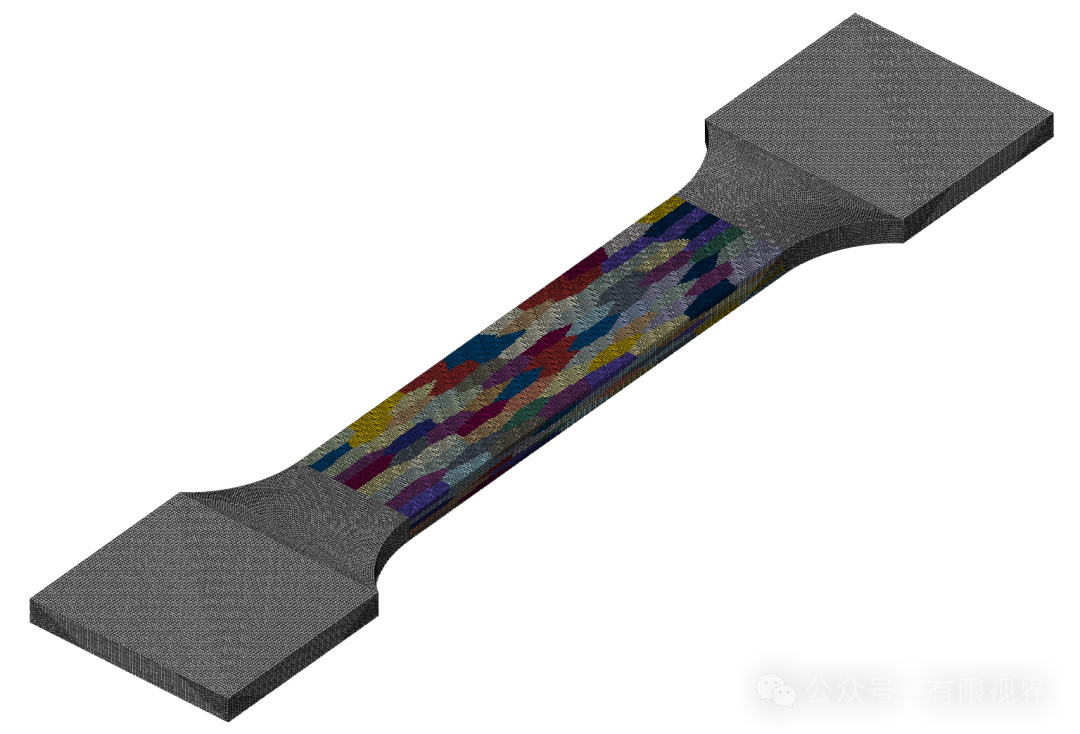

图2.2 局部映射结果示例

2.3 二维模型映射

     Mapping模块支持使用三维Voronoi几何模型映射二维背景网格模型（二维网格模型需全部或部分处于三维Voronoi几何模型内部），如图2.3所示。

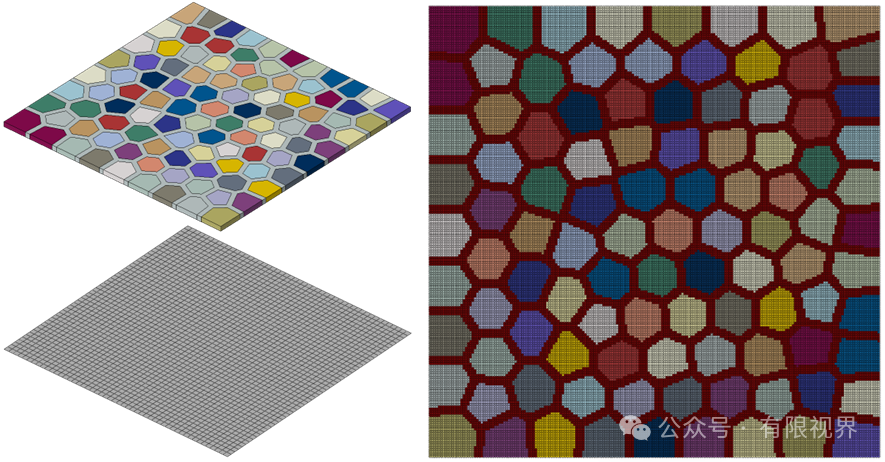

图2.3 三维到二维背景网格模型映射示例

2.4 自定义模型映射

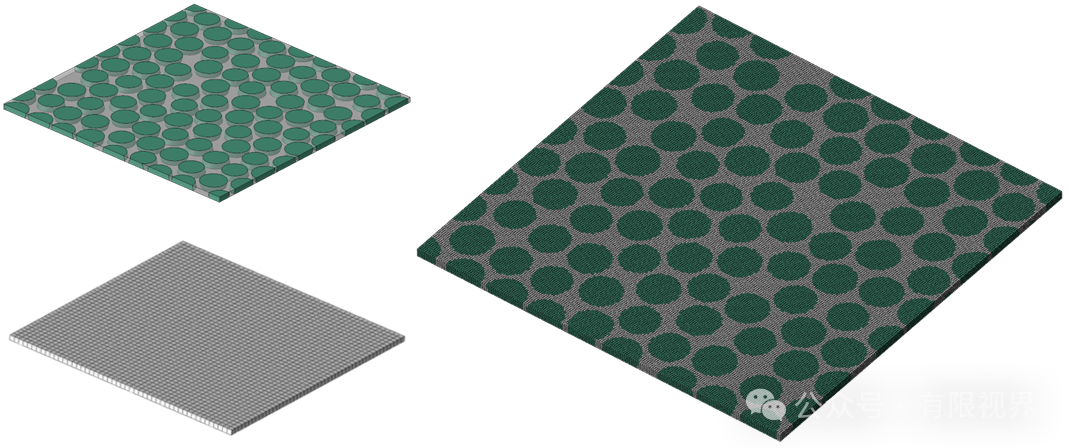

     Mapping模块也支持非Voronoi模型映射，用户可使用自己创建的几何模型来生成背景网格模型，如图2.4所示。

图2.4 自定义几何模型映射示例
