黏滞阻尼器不同安装方式在ETABS中的模拟方法

黏滞阻尼器是由缸体、活塞、黏滞材料(常采用二甲基硅油)等部分组成,利用黏滞材料运动时产生黏滞阻尼耗散能量的减震装置。

01普通黏滞阻尼器在ETABS中的模拟方法?

  • 黏滞阻尼器的模拟方法

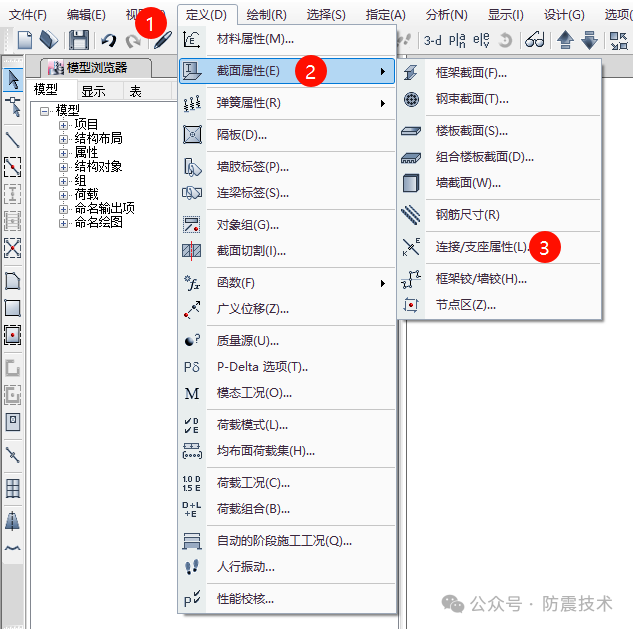

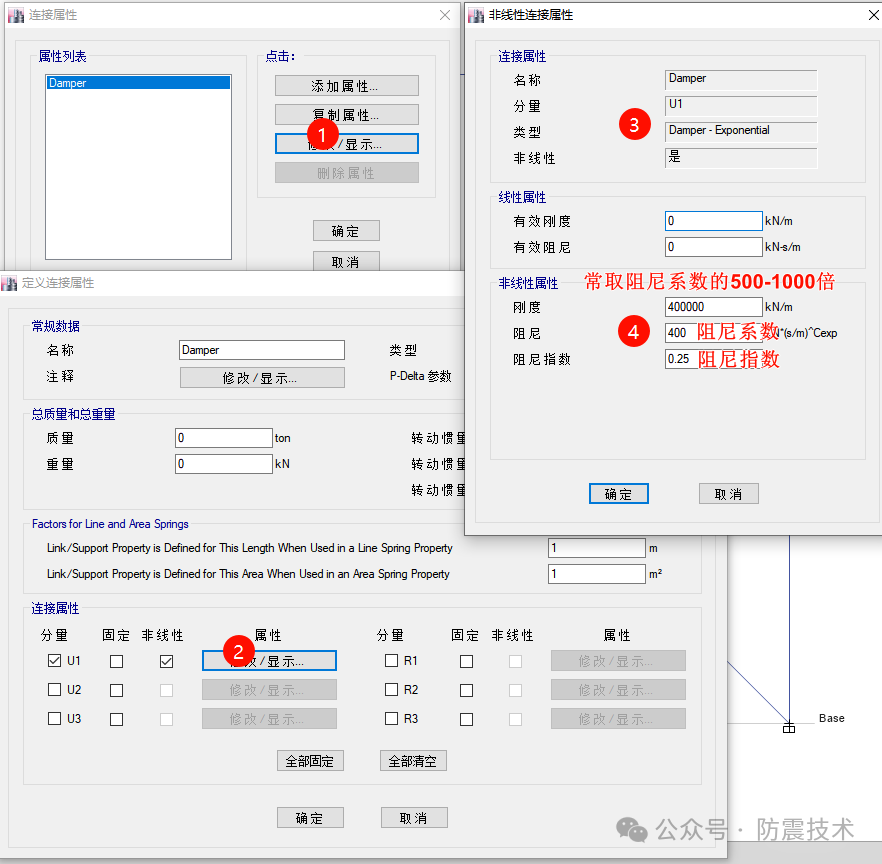

黏滞阻尼器常采用Damper-Exponential单元进行模拟,模拟参数如下图所示:

【05】黏滞阻尼器不同安装方式在ETABS中的模拟方法(含肘节型)的图1

【05】黏滞阻尼器不同安装方式在ETABS中的模拟方法(含肘节型)的图2

备注:在输入参数时,需注意单位的匹配,如果使用ETABSV17版本的软件,在输入时应先输入阻尼指数,再输入阻尼系数。

02黏滞阻尼器斜撑安装和肘节型安装在ETABS的应用?

建模方法

建立一榀框架,层高和跨度均为4m,对框架施加水平正弦节点位移,位移取5mm。

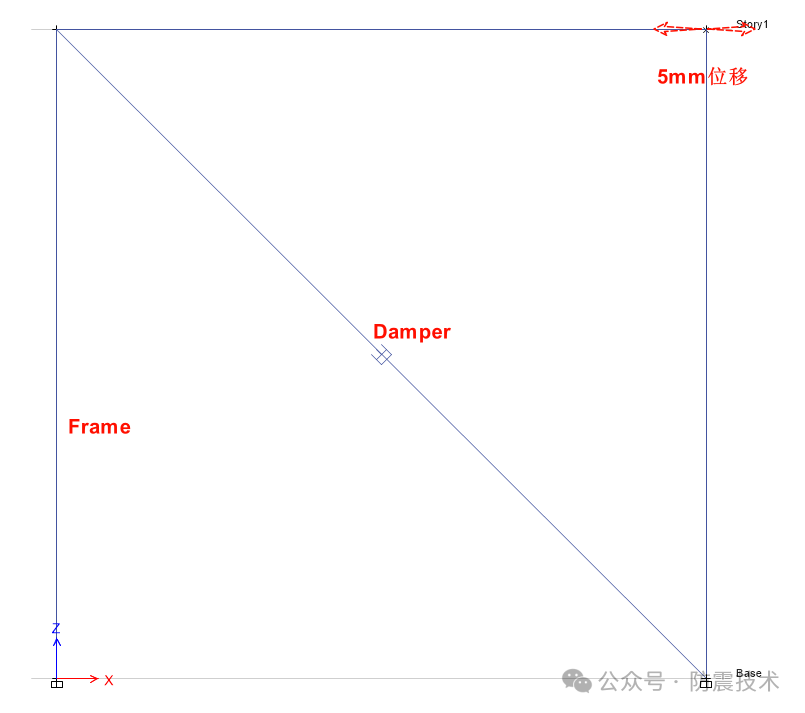

  • 斜撑式黏滞阻尼器安装方式在ETABS中的建模:

【05】黏滞阻尼器不同安装方式在ETABS中的模拟方法(含肘节型)的图3

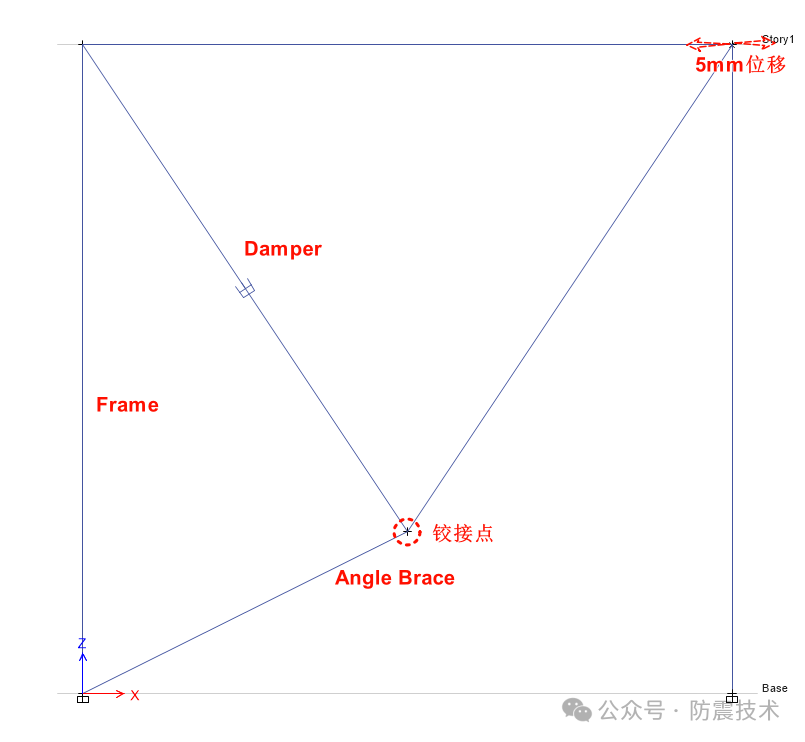

  • 肘节式黏滞阻尼器安装方式在ETABS中的建模:

【05】黏滞阻尼器不同安装方式在ETABS中的模拟方法(含肘节型)的图4


运动模式

  • 斜撑式黏滞阻尼器在ETABS中的运动模式(参微信公众号“防震技术)
  • 肘节式黏滞阻尼器在ETABS中的运动模式(参微信公众号“防震技术)

滞回曲线

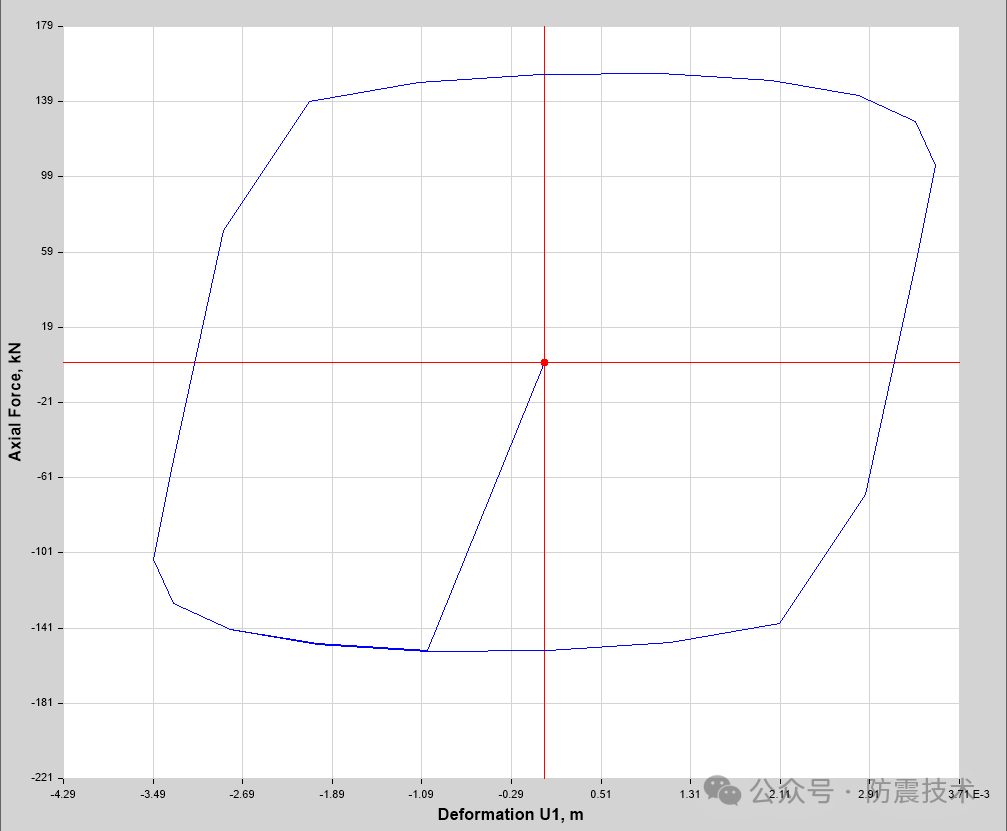

  • 斜撑式 黏滞阻尼器在ETABS中的滞回曲线:

针对斜撑式安装方式,施加节点水平位移5mm, 阻尼器最大位移约为3.49mm

【05】黏滞阻尼器不同安装方式在ETABS中的模拟方法(含肘节型)的图5

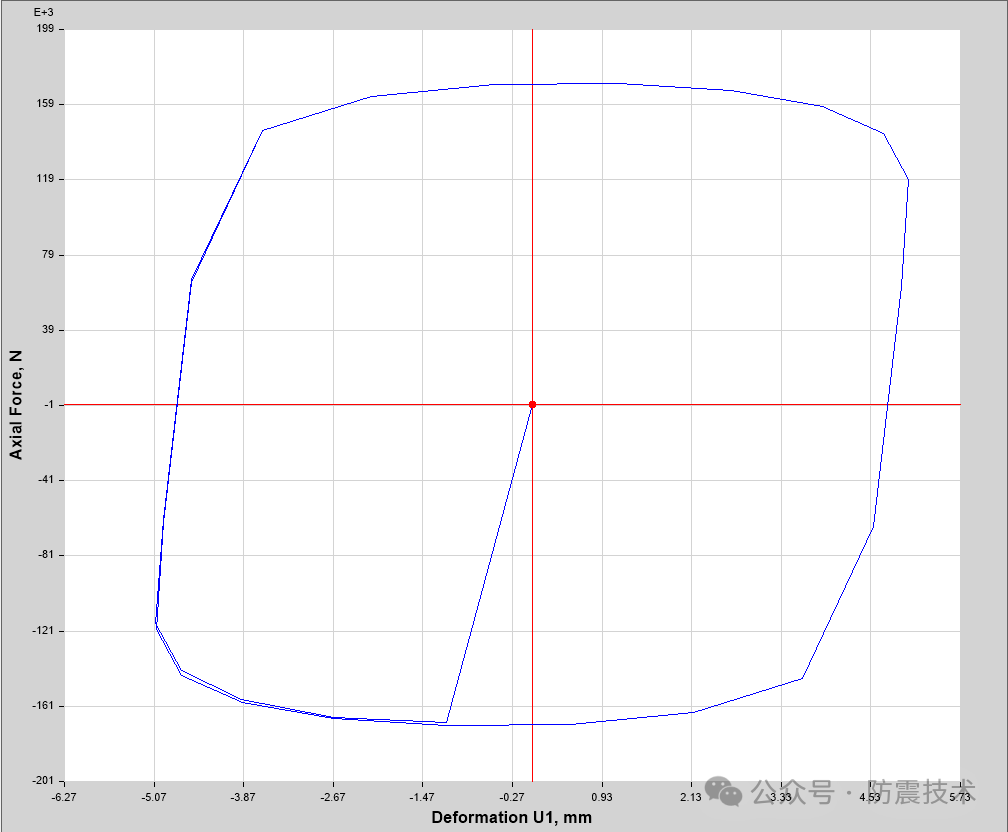

  • 肘节式黏滞阻尼器在ETABS中的滞回曲线:

针对肘节式安装方式,施加节点水平位移5mm, 阻尼器最大位移约为5.07mm 。

【05】黏滞阻尼器不同安装方式在ETABS中的模拟方法(含肘节型)的图6

可见,合理的设计肘节式系统,对增加阻尼器的耗能能力有较大的改善。

备注:文中框架并非是刚性框架,因此本次分析考虑了框架和斜撑自身变形对黏滞阻尼器的影响

文中仅展示一个简单案例,具体可参考文章:【04】黏滞阻尼器不同安装方式的适用性及位移放大系数推导(第2篇)- 肘节型,根据实际项目设计合理设计肘节式系统,如需要模型,欢迎关注公众号《防震技术》,后台留言发送0314获取。
