VirtualLab Fusion应用：用于X射线聚焦的复合折射透镜

摘要

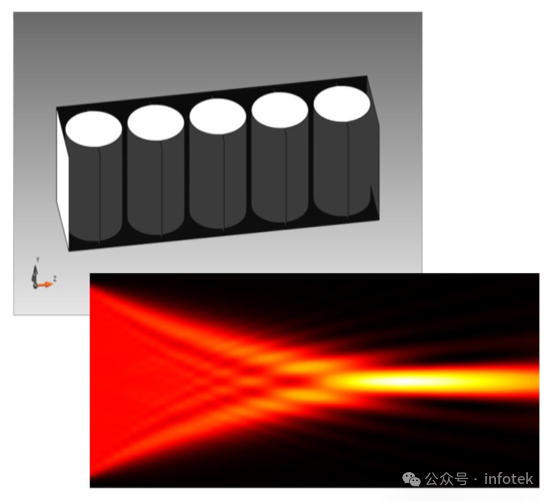

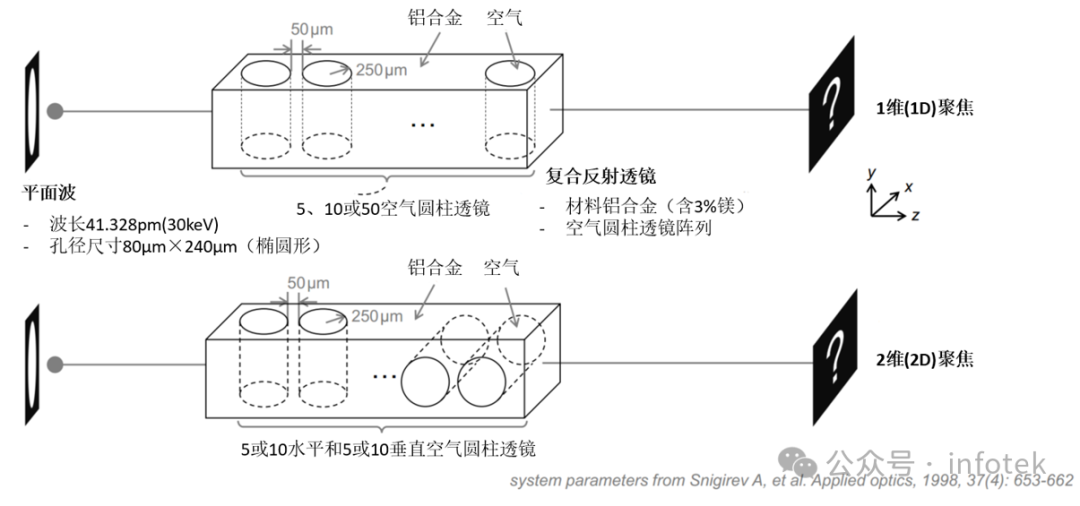

单透镜对x射线的折射通常很小，但复合透镜（由数十个或数百个排列成线性阵列的独立柱面透镜组成）可以逐渐聚焦一维或二维x射线。焦距可以通过透镜的数量来控制，即使用的透镜越多，焦距越短。根据Snigirev等人的论文。[应用光学，1998，37（4）：653-662]，本用例演示了在VirtualLab Fusion中通过复合折射透镜进行一维和二维X射线聚焦。

建模任务

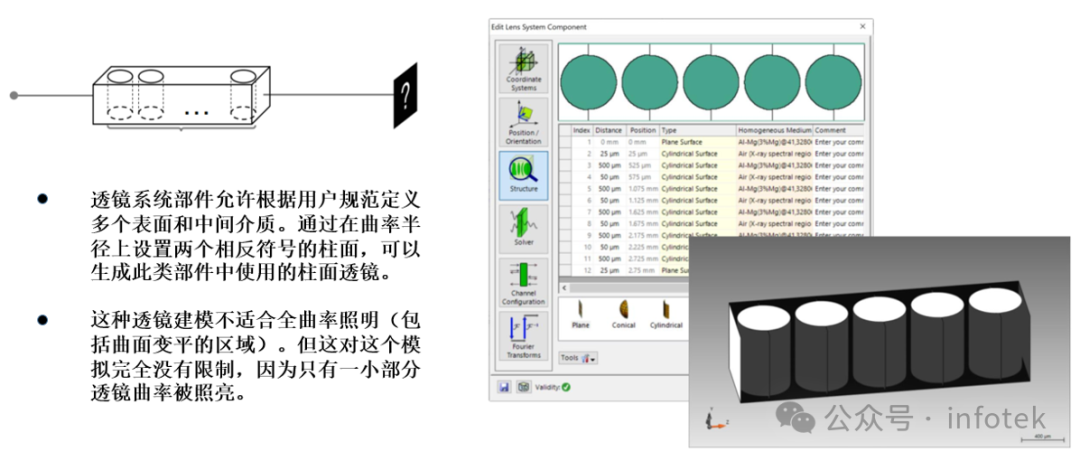

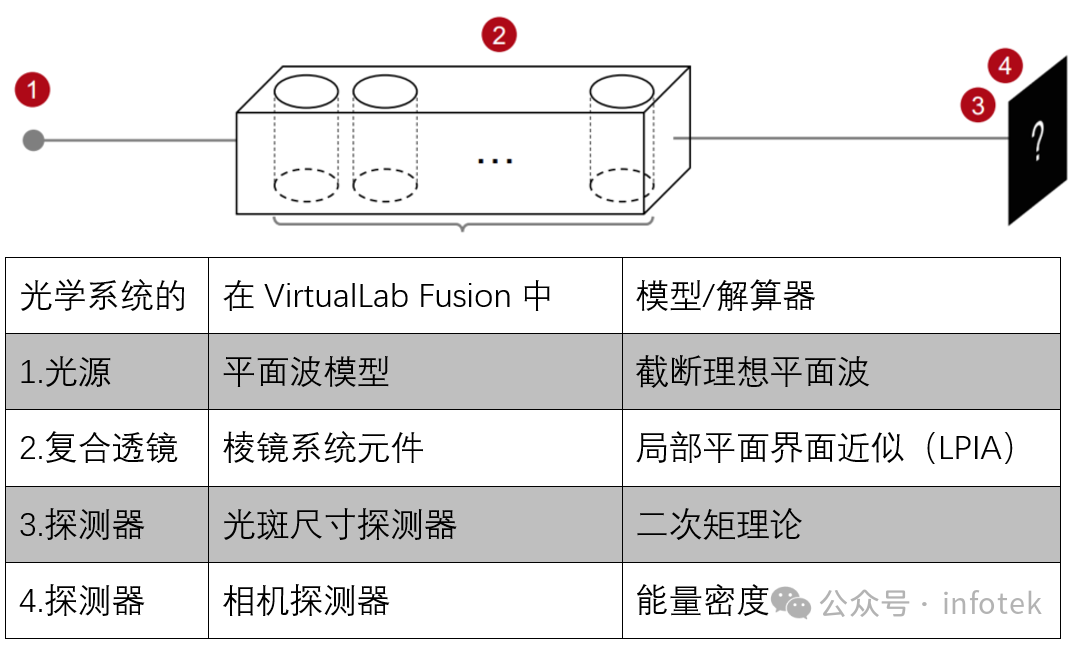

系统构建块-组件

摘要-组件。。。

模拟结果

1D模拟：5柱面透镜

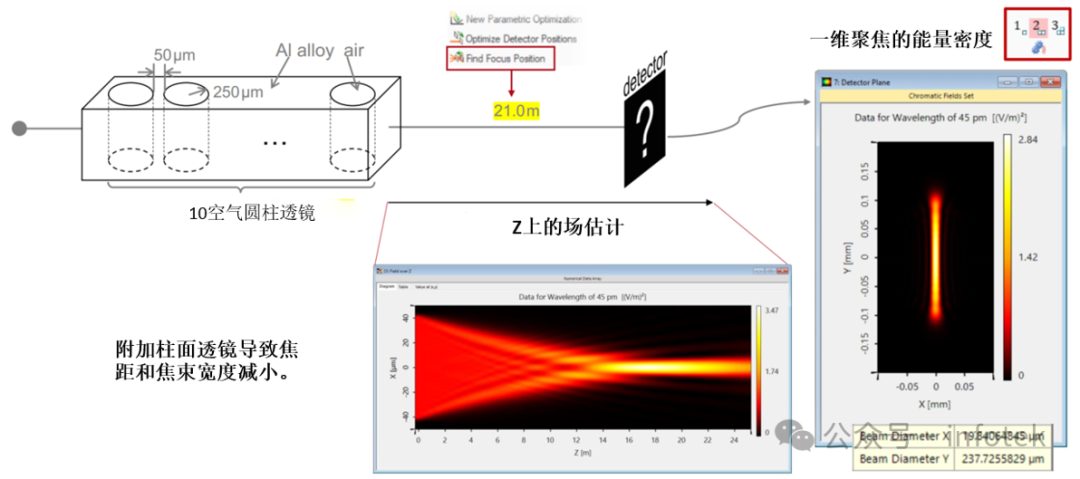

1D模拟：10柱面透镜

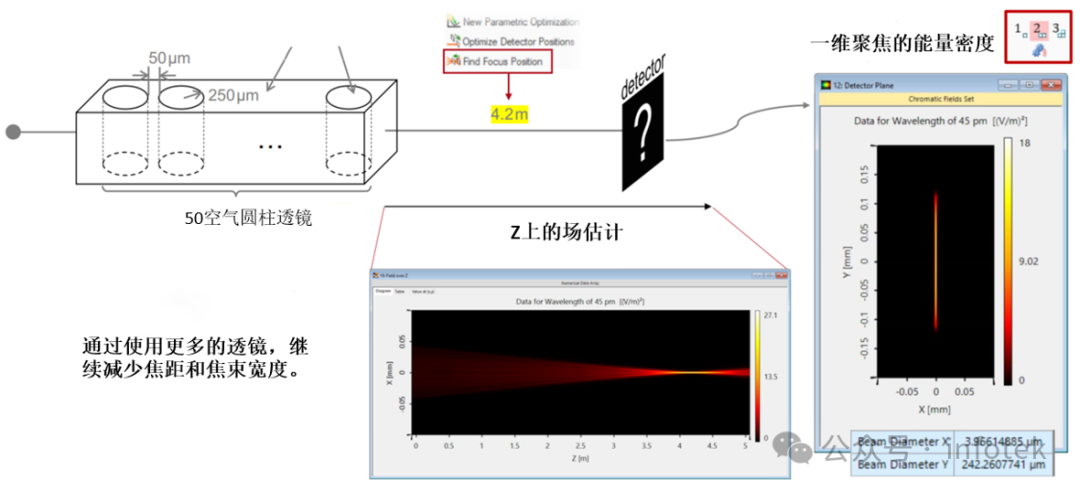

1D模拟：50柱面透镜

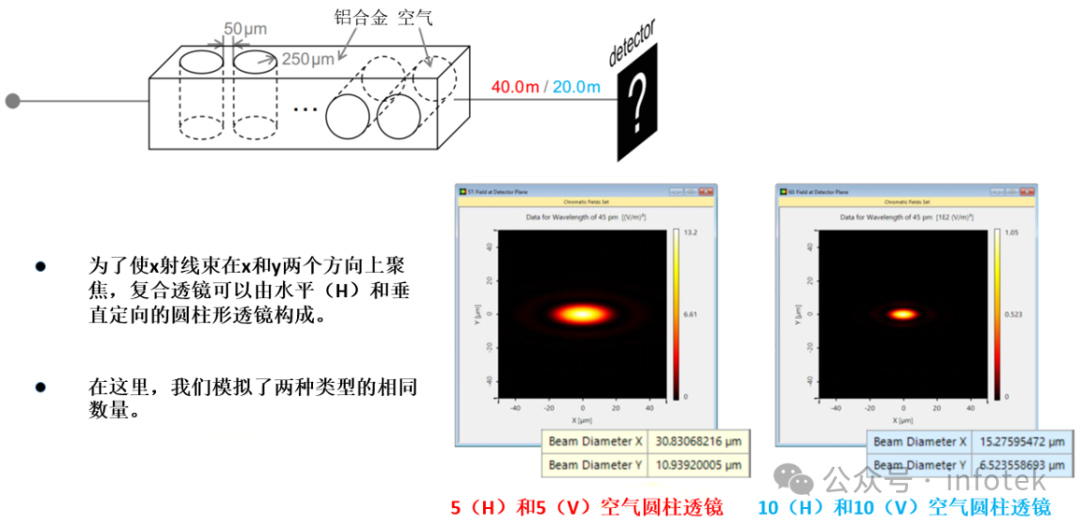

2D模拟：5柱面透镜
