数字图像相关技术DIC | 位移分析

上一次对图形数字相关技术(DIC)进行了介绍,今天DIC的内容是追踪物体表面的位移分析。和上次不同的是,这次的位移分析将使用Matlab DIC code。在Matlab中输入Digital Image Correlation and Tracking可下载用于分析的Matlab DIC code。下面将介绍分析过程。


01

创建分析文件夹

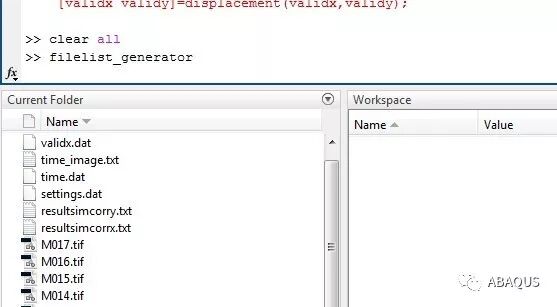

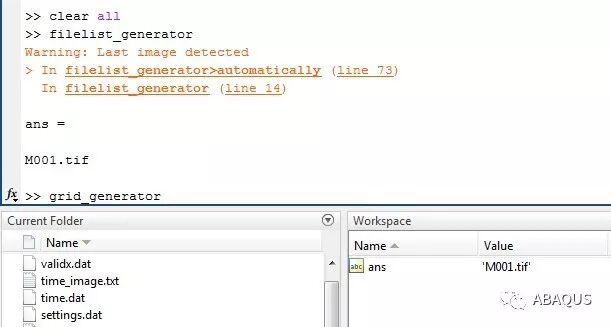

将DIC文件夹路径输入Matlab后,输入filelist_generator。


选择Automattically。

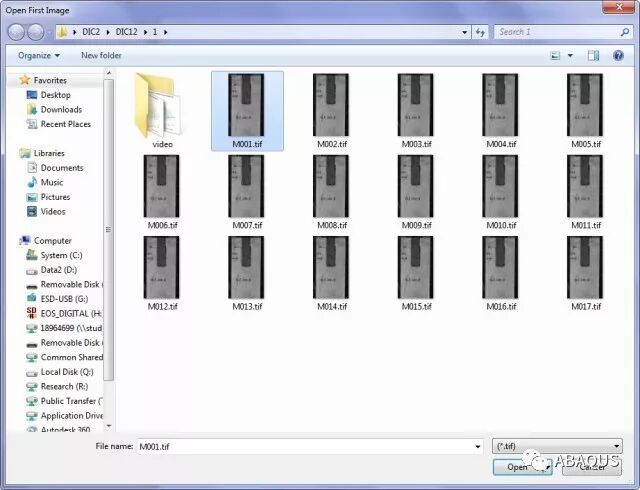

选择第一张图片进行图片处理。


02

创建用于目标追踪的grid

输入grid_generator。

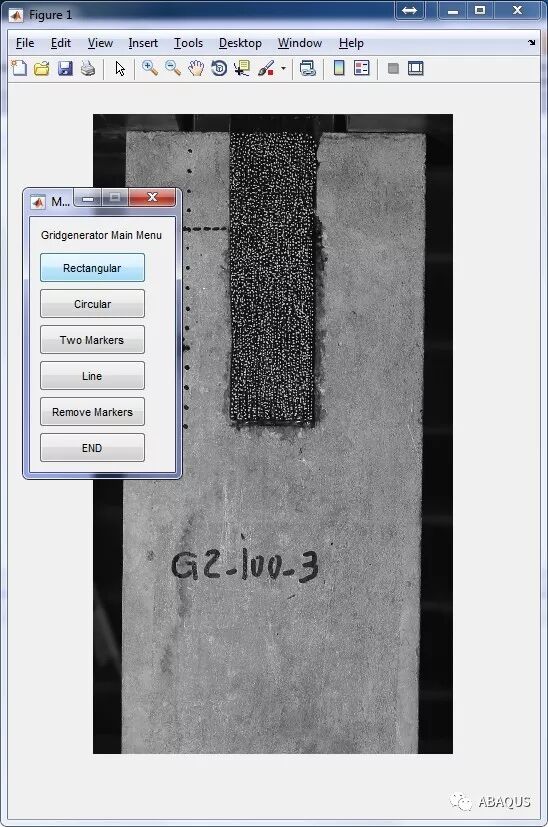

选择合适的grid形状进行网格划分,以长方形试件为例,选择rectangular进行划分。

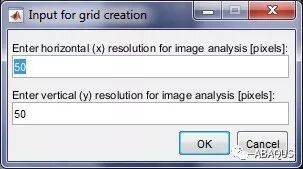

划分好网格后,进行像素大小的选择,默认为50x50 pixel, 最好是选择19x29这样的规范pixel进行处理。

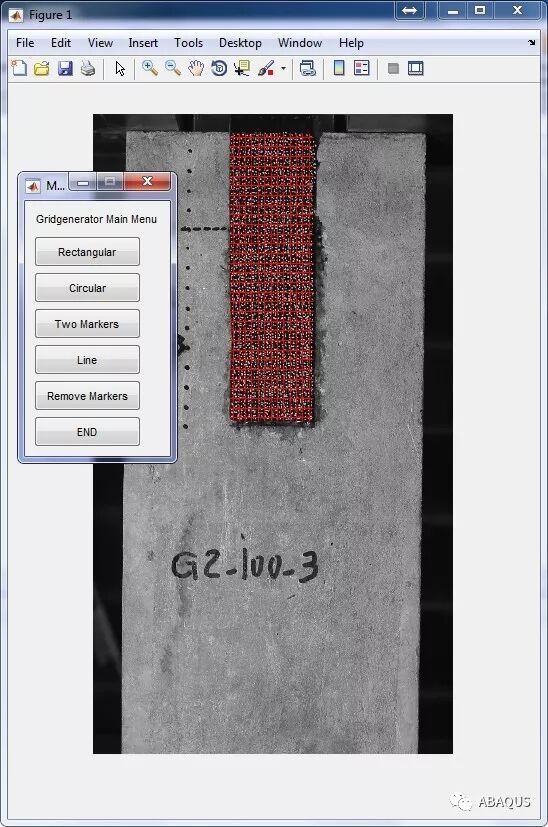

确定了像素大小后,红色的grid就会自动生成,继续点击END,就可进行下一步的分析。


03

行处理

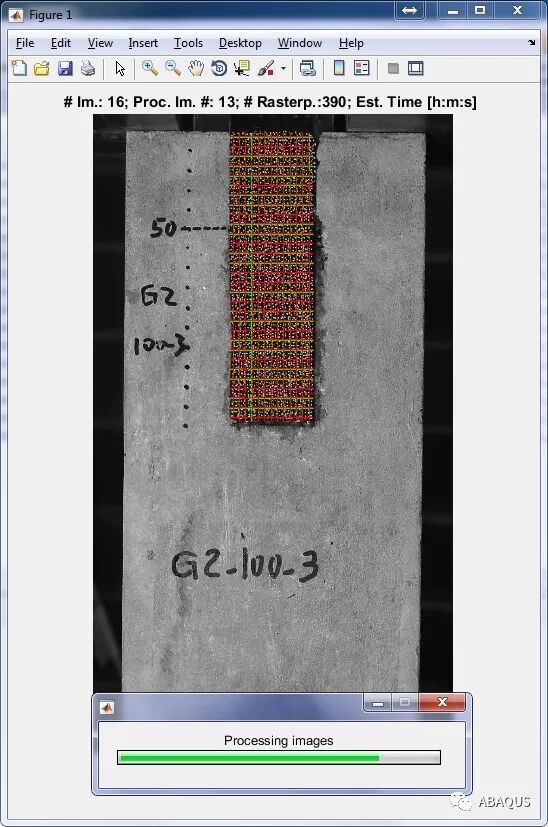

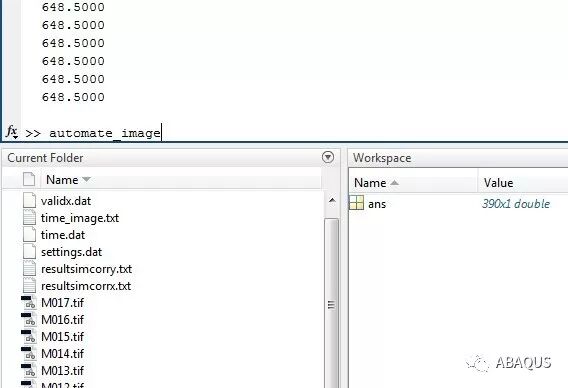

输入automate_image,Matlab会自动进行批次处理,完成所要分析的图片。


04

全景位移

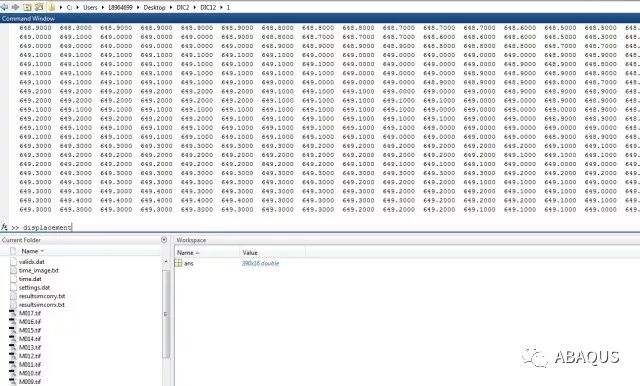

对试验中手动绘制的追踪点的位移进行追踪处理。

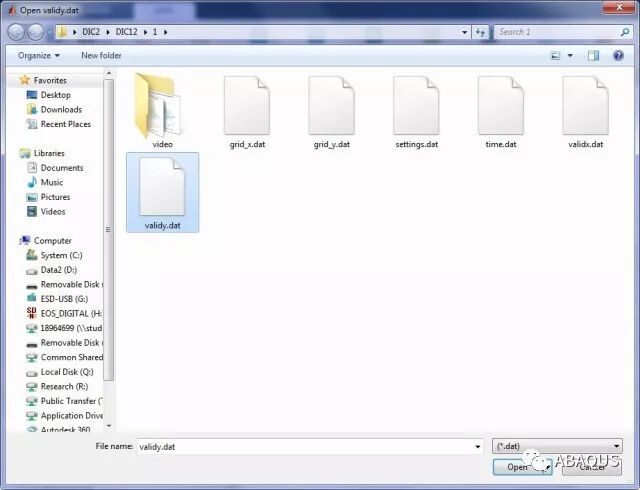

完成后,点击文件夹里的validx.dat和validy.dat进行后期数据显示。


05

位移和应变结果

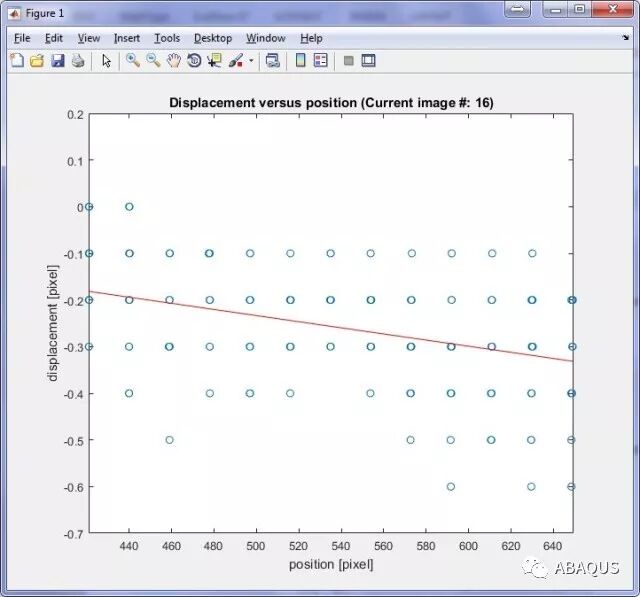

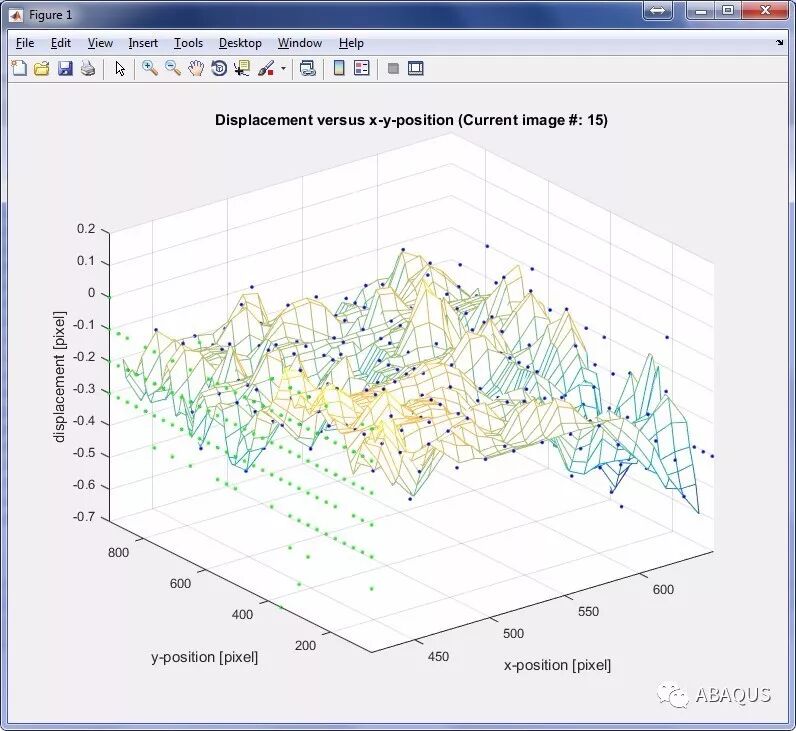

每个点的位移和应变所对应的图片都会显示在图片里以供参考。可以选择3D mesh plot进行位移的全景查看。

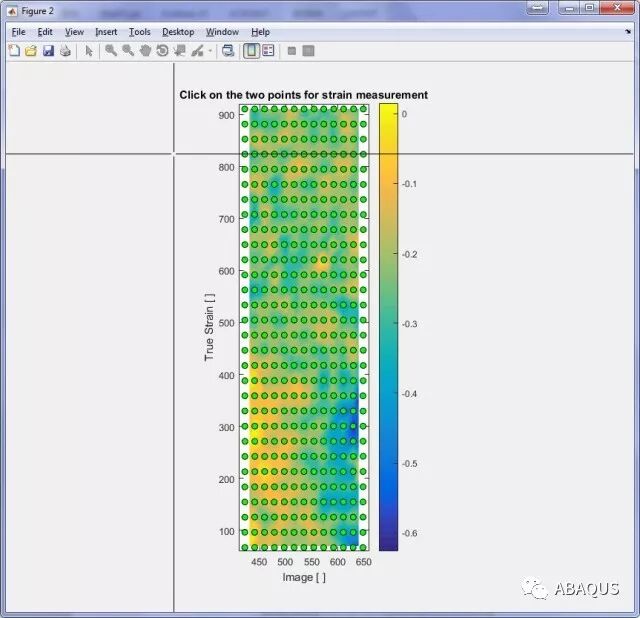

还有点与点之间的应变变化也可进行查看。



来源:ABAQUS公众号
