SCDM简单介绍

SCDM全称叫SpaceClaim，是ANSYS从16.0才有的前处理软件，随着最近几个版本的大有取代DM地位。而且从18.0开始从WB里面双击geometry系统默认是进入SCDM，可见其不容忽视。而且纵观最近这两年出版的ANSYS相关的书，很少有介绍其功能的。因此对SCDM进行简单的介绍，介绍几个本人在实际学习和工作中用到比较多的几个功能。

1. 打开

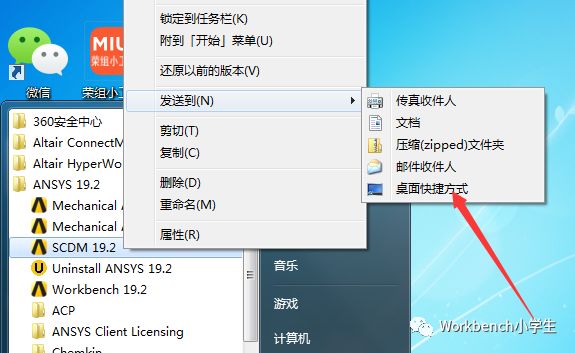

之前文章中有提到，SCDM从开始菜单中打开默认是中文的，而从WB里面打开却是英文的，所以个人建议大家可以设置快捷方式把SCDM放到桌面上来。

2. 二维图

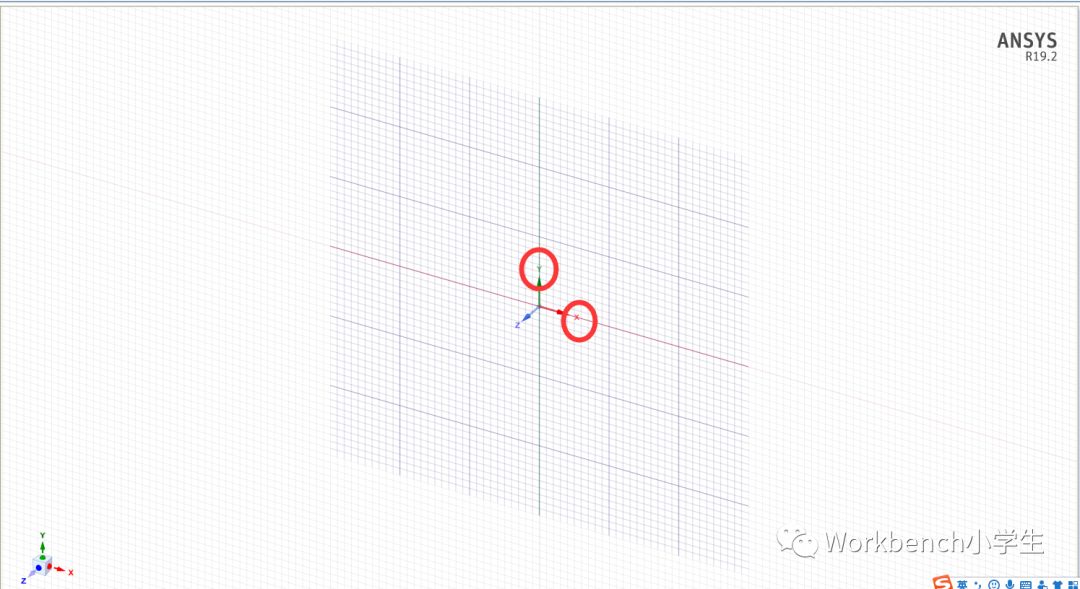

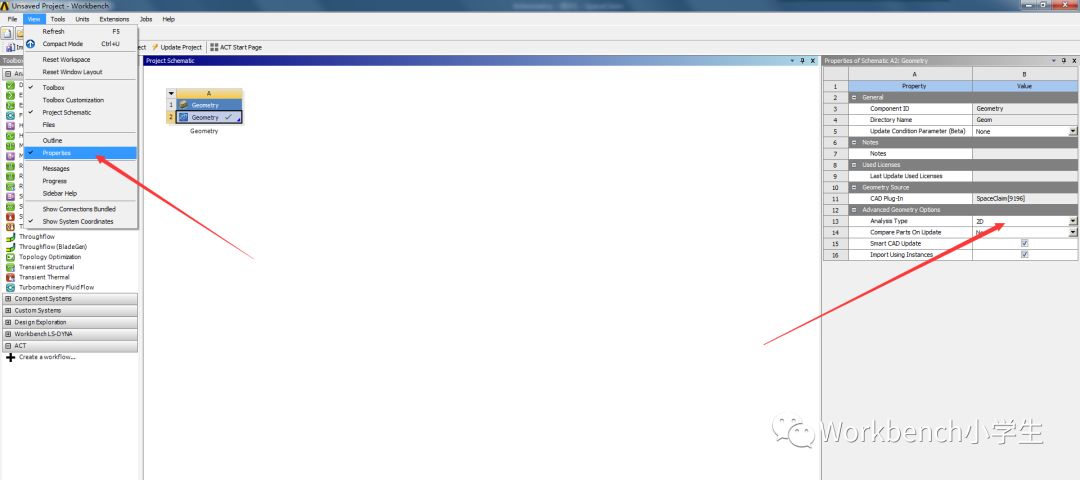

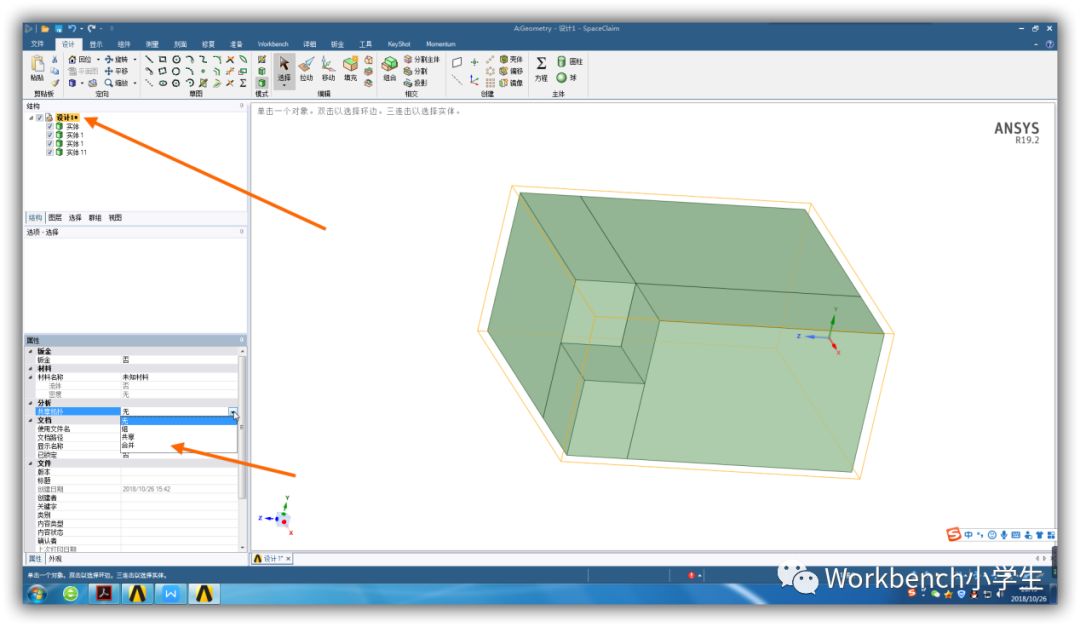

关于二维图的制作，我这里就不讲了，如果不会建议多找点autoCAD的相关教程多学习一下就好，SCDM的二维要比CAD的简单的多。我这里主要讲的是ANSYS中很多例子会用二维去分析，我们需要注意的是在SCDM里面建模，一定只能选择XY平面，否则后面到MESH模块是无法读取模型的。当导入到WB里面是，一定要打开properties，然后在右侧分析类型中选择2D。

3. 三维

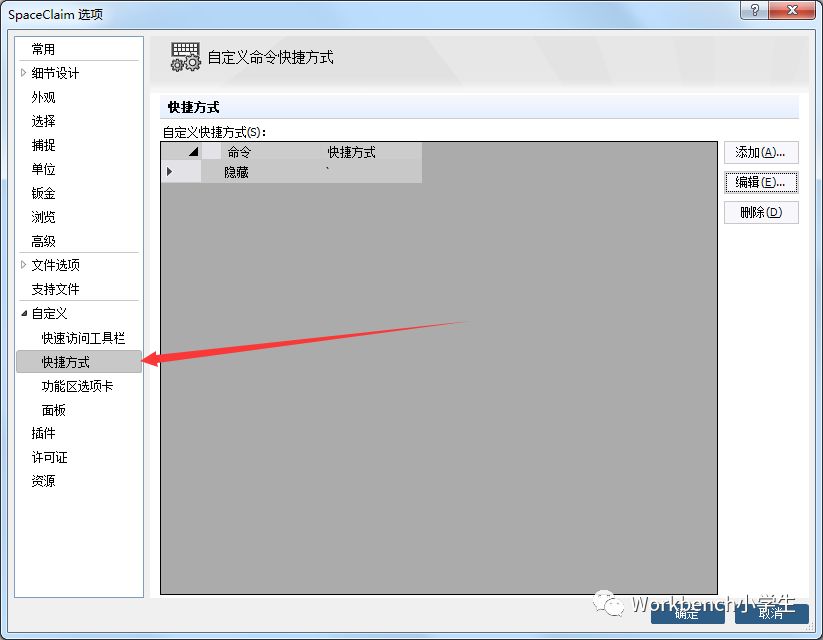

因本人在实际工作中拿到的都是三维数模比较多，因此很多功能介绍都放这这里讲。SCDM用到最多的几个功能都是在设计模块里面，其中以拉动和填充用的最多，因此也建议大家记住这两个快捷键，默认的是P和F，还有一个直到的快捷键是U。这里再介绍一个非常重要的快捷键，那就是隐藏。但是系统默认的隐藏快捷键是很复杂的，这里本人是自己重新设置的，大家可以根据自己的需求去设置，个人推荐设置键盘右上角Tab键上面的那个~键。至于为什么推荐这个键，玩游戏和长期进行画图的前辈应该会很有体会。

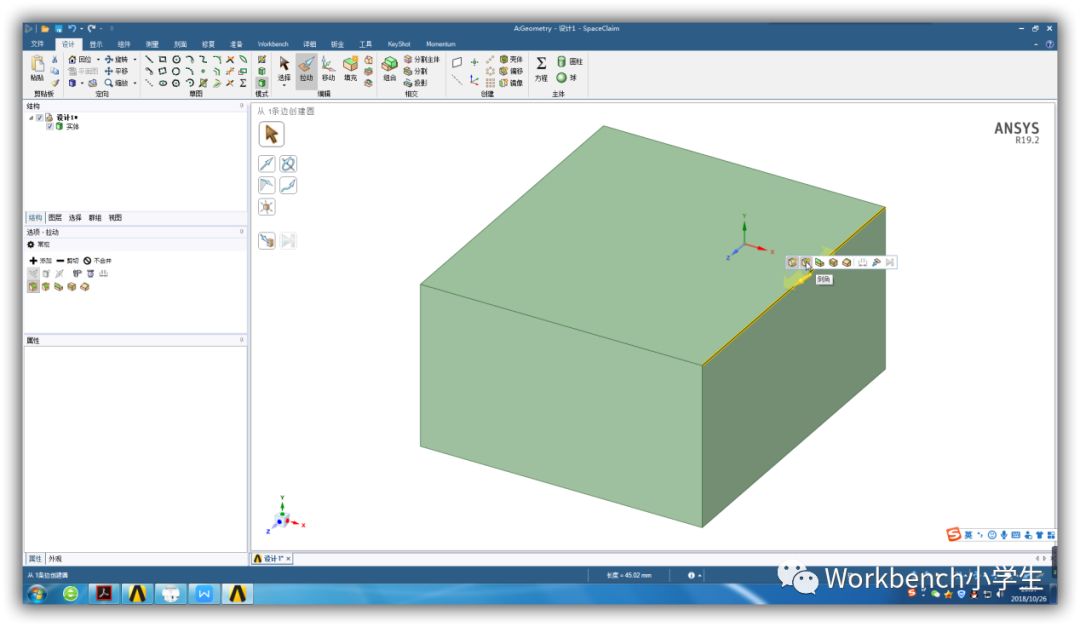

拉动：SCDM的拉动要是三维软件中的拉伸强大的多，选择面你可以向上或者向下拉动，选择线你可以进行倒角，也可以选择拉动到指定的面。其中的奥妙之处需要自己在实际应用中去体会，希望大家记住两个快捷键P和U。

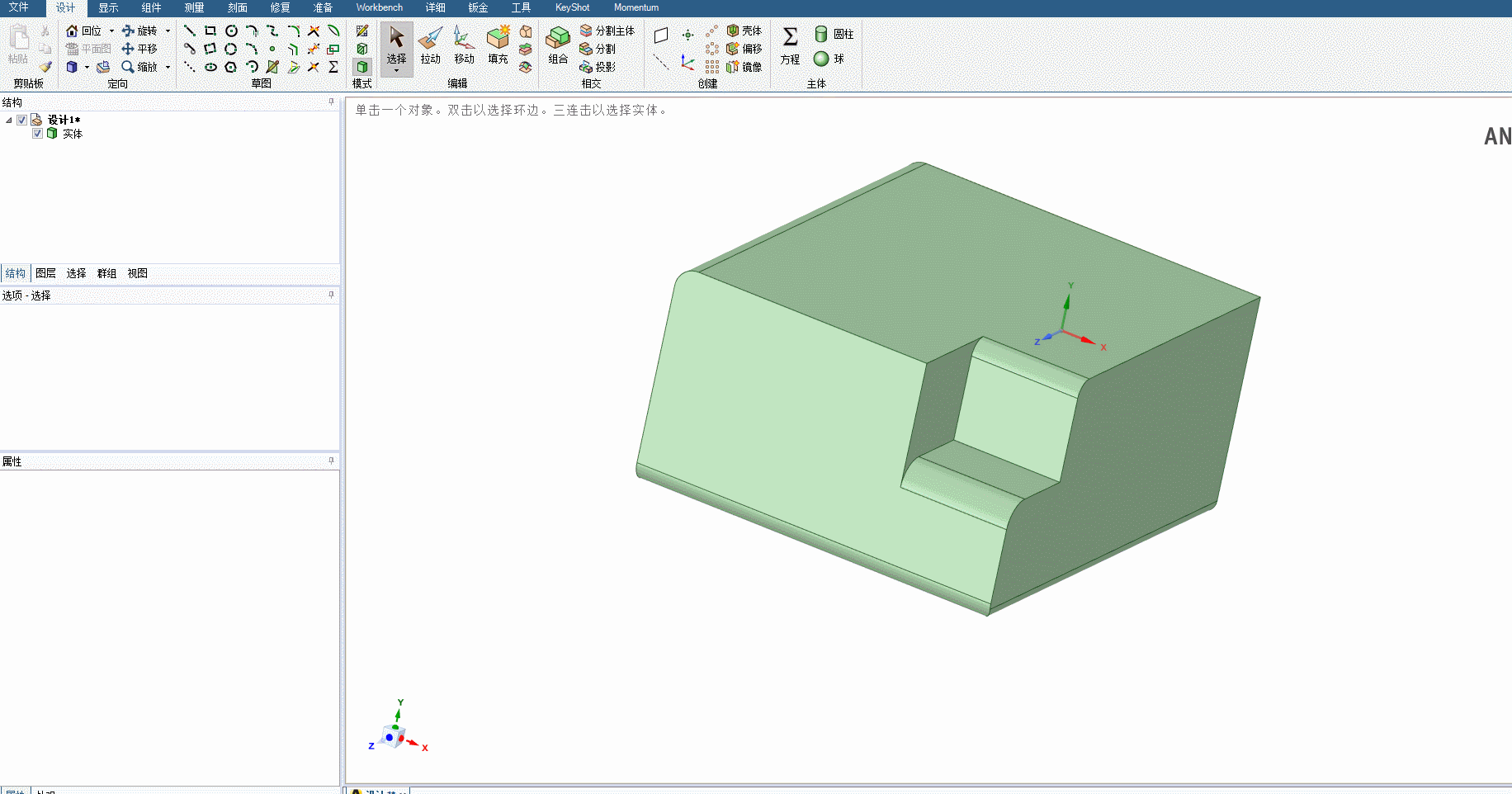

填充：这个功能是我用的最多的功能，而且这个功能强大到你只能用卧槽来形容。它不仅可以把模型凹下去凸出来的部分干掉，恢复原样，而且配合左侧的选择栏一起使用，其强大让你无法想象。此处已经无法用截图来表达，只能用一段犀利操作的动画来表达了，注意图中的倒角都是不同尺寸的。至于还有更犀利的功能同样还是希望大家自己去摸索。请记住该快捷键是F。

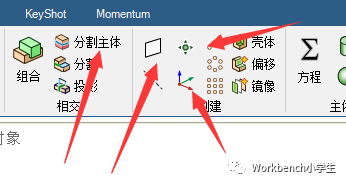

分割主体：很多时候我们为了能够画出好的网格，还有一些模型不好处理的时候，就需要讲一个大模型切成一个个小的规则的结构，这里就要用到该功能。但是该功能又不是独立使用的，他需要借助面来实施，如果你切除的刚刚好是结构上已有的面，这就比较省事，如果没有面就需要自己建立平面。这就要用到右侧的平面功能，而平面有的时候又需要接触局部坐标系来建立，而建立局部坐标系又需要借助点，你所需要的功能都刚好在分割主体的右侧创建模块里，希望大家自己多留意，因为你一定会用得到。最后，有分就会有合，如果你切多了，不用担心，分割左侧的组合就是你需要的。



在DM里面有一个功能讲多个part组成一个体：form a new part，在SCDM里面也有对应的功能是共享拓扑里面的共享。

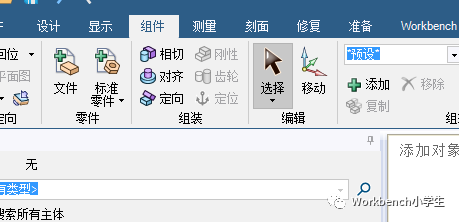

组件：SCDM的组件模块和三维软件的装配模块差不多，但是它的功能要远远弱于三维软件。这里个人建议最好在三维软件里面装配好，最好少使用这个模块。

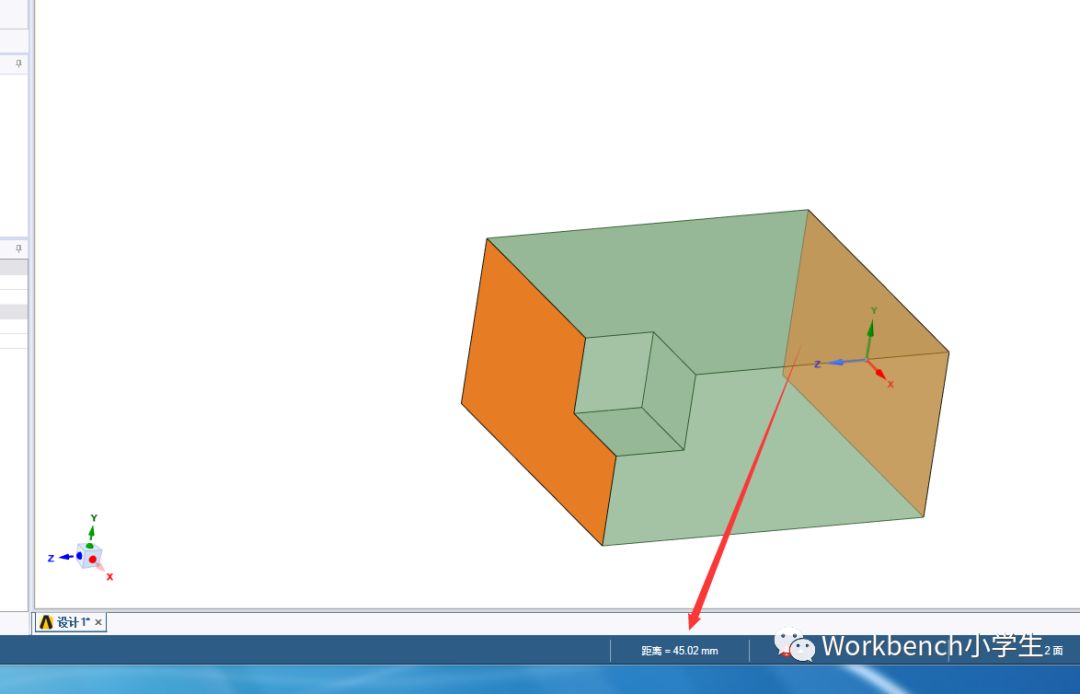

测量：SCDM的有单独的模块可以用来测量。这里和大家再介绍一个简单的测量：只需要选择两个面，SCDM界面下面就有两个面之间的距离，选择先就会显示线的长度。

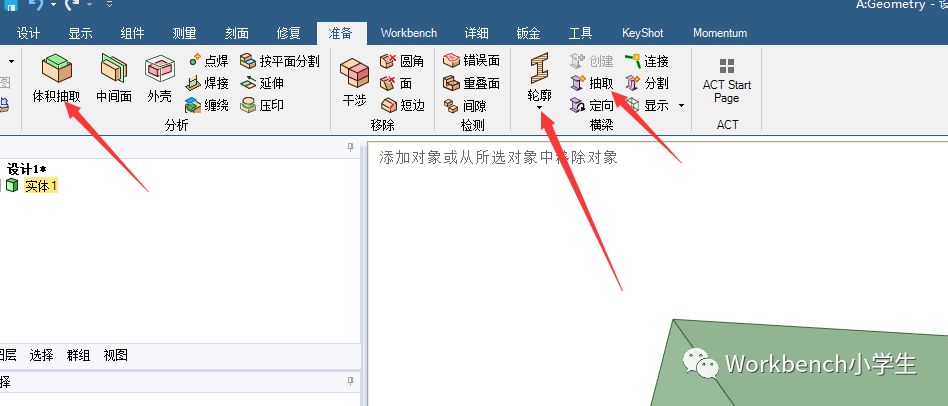

准备：这个模块里面的体积抽取，相信进行流体分析的需要用的比较多，还有一个是抽取的功能，对于钢结构的同学应该会非常喜欢这个功能，因为该功能抽取完的梁界面不需要再定义，再轮廓里面都有保存对应梁的梁截面。

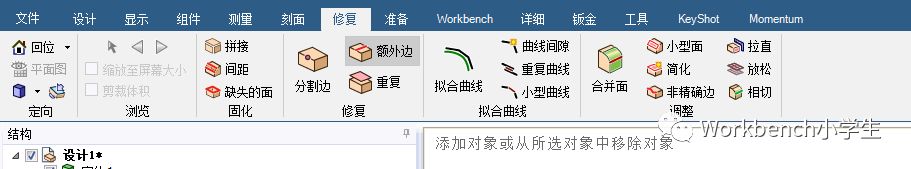

修复：该功能主要是针对一些模型肉眼看不见的多余边，破面之类的进行修补，对于肉眼能看见的可以用强大的填充功能直接干掉，所以该模块的使用几率并不是特别高，但是在你网格划分不下去的时候不妨尝试一下该模块的功能。

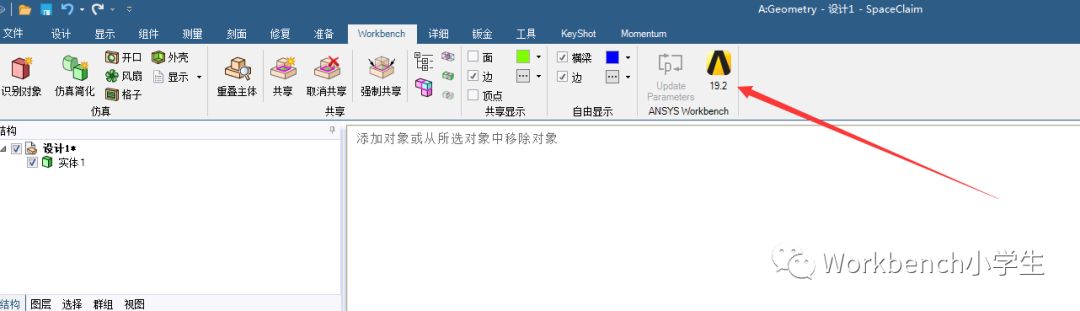

Workbench：当一切都完成之后，这个直通车是你最佳的选择。

最后，个人的建议是应该把SCDM定位为三维软件的补充，对于复杂模型的建立，三维模型还是很有优势的，而SCDM最强大的还是在于其修补，所以没必要一定用SCDM建模。本文只是对SCDM中一些常用的功能介绍，还有很多功能需要大家自己多摸索，目前国内也有很多网站上有一些视频教程，大家可以学习一下，但是最关键的还是在实际学习工作多使用才能熟练。
