如何使用ANSYS绘制拉（压）杆的轴力图？

关注公众号：“CAE之道”，享受专属答疑服务，精彩文章不错过。

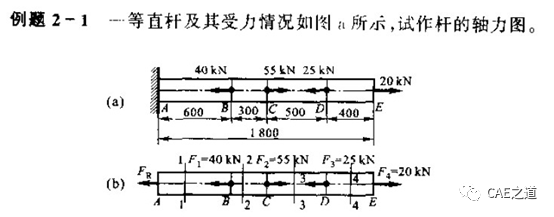

书中第二章第一节介绍了轴向拉伸和压缩的概念，主要要求掌握轴力的计算和轴力图的绘制。下面讨论例题2-1的材料力学解法和AMSYS解法。

一．材料力学解法：

假定拉力为正轴力，根据材料力学中提供的解法——截面法：

1.求支反力：根据平衡关系，可得支反力F_R=10kN;

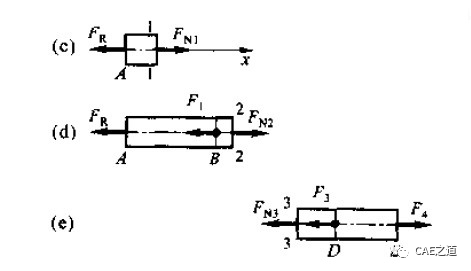

2.截面法：

根据每段杆件的平衡关系，可得：

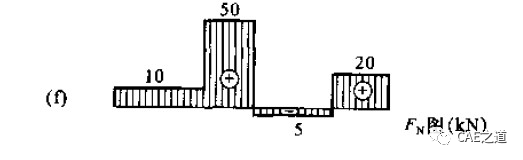

F_N1=10kN；F_N2=50kN；F_N3=-5kN；F_N4=20kN，轴力图如下：

二．ANSYS解法：

使用ANSYS求解该问题时，我们从以下几个方面入手：

1.  确定分析类型：根据例题所示结构，确定分析类型为静力学分析；

2.  确定单元类型：该结构为拉压杆，结果需要输出轴力图，因此分析时使用beam单元；

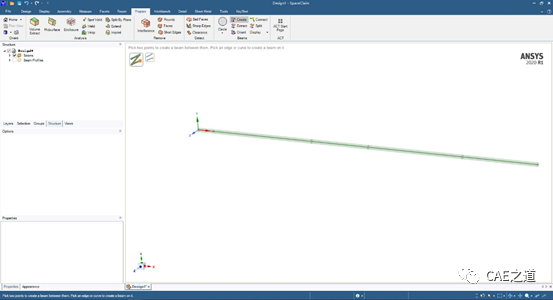

Step1:在SCDM中创建线体模型：

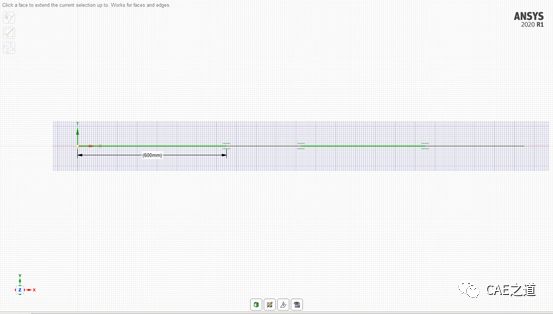

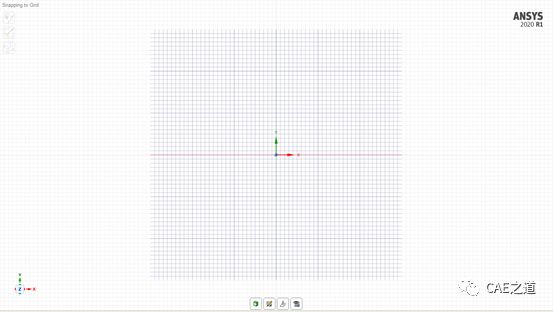

1.将草绘平面设置为Z面（根据自己习惯，选择草绘平面）；

2.根据题目所示几何尺寸，草绘四条线（草绘四条线，产生五个点，方便在后续步骤中施加四个载荷和一个约束）；

3.为线赋予截面，完成线体建模（由于主要计算轴力，因此截面形状和几何尺寸我们可以随意设置一种，笔者在此使用默认圆截面）；

4.为了保证四个线体连接处的节点连续，需要在选择share命令进行重合拓扑共享；

Step2：在WB中创建载荷及约束：

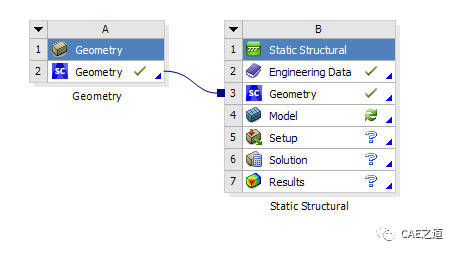

1.搭建分析流程：

2.网格划分：自由网格划分，网格尺寸设置为10mm。由于建立的是线体模型，WB在网格划分时自动赋予BEAM188单元；

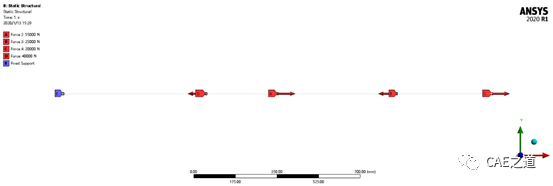

3.施加载荷及约束：

Step3：求解及后处理：

1.求解；

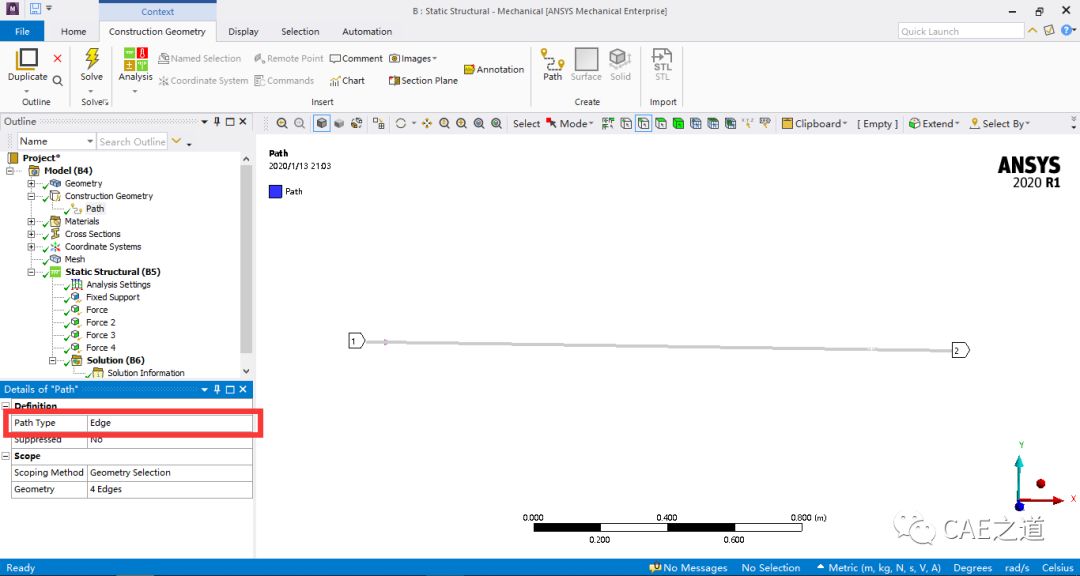

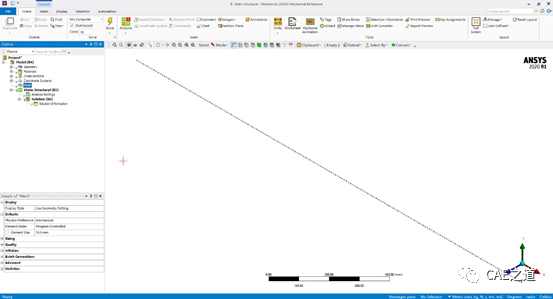

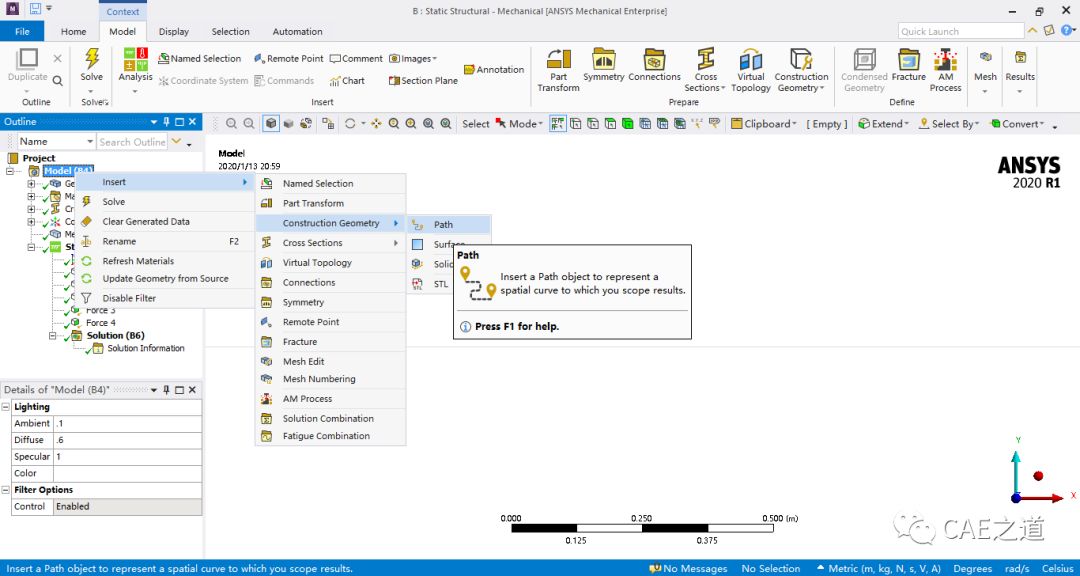

2.建立路径：由于我们需要绘制轴力图，所以我们需要建立一个path，将结果映射到path上；右键Model（B4）→insert→construction geometry→path，然后在Details of path中将path type切换为edge，依次选择建立的四根线体，点击apply确定选择。

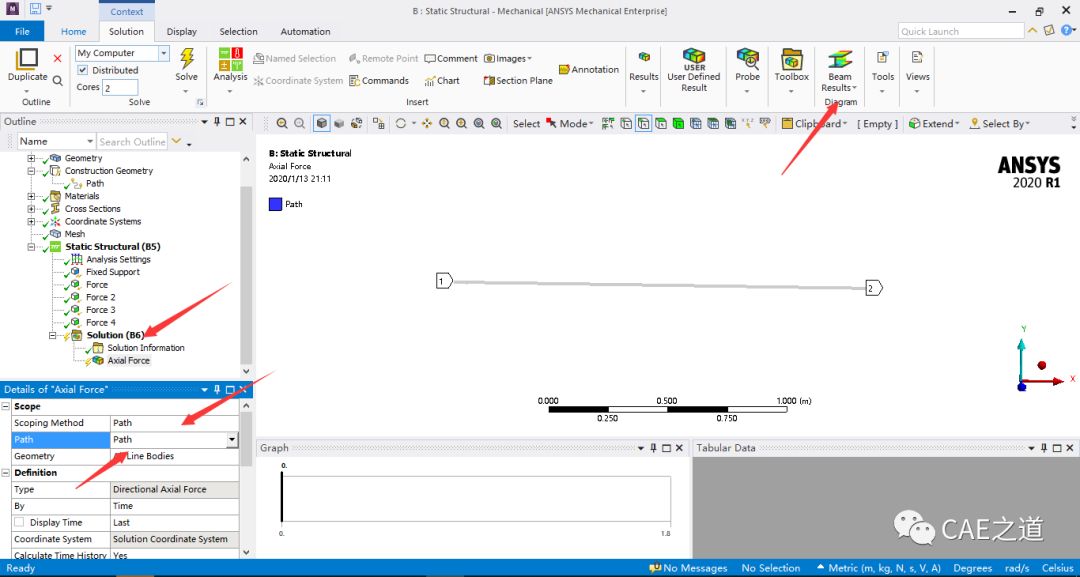

3.提取结果：点击Solution（B6），并选择Beam Results中的Axial Force；在Details of  Axial Force中，将Scoping Method改为Path，并在path中选择上一步建立的“path”。最后右击Solution（B6），选择Eevaluate All Results，提取结果。

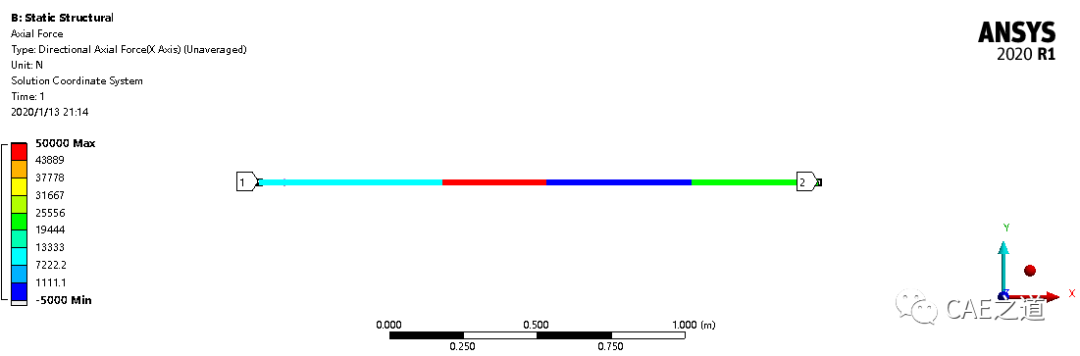

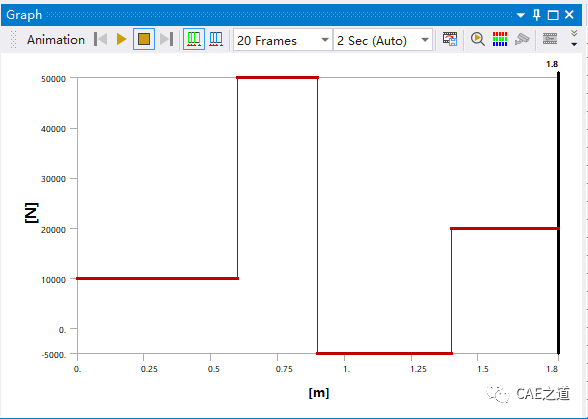

在图形区，我们可以看到计算的轴力结果；在Graph中，我们可以看到轴力图。与材料力学解法得到的结果完全一致。
