ORCAD原理图封装库50问解析（11-20问）
2.11 orcad怎么创建逻辑门电路的封装库？
答：逻辑门电路是以简单的分立元器件组成而成，这里我们以一个简单的逻辑与非门电路74HC01为例讲解下创建方法，74HC01的逻辑电路图如图2-16所示,是由4个一样的逻辑与非门电路组合而成的。
图2-16 74HC01逻辑门示意图
第一步，在olb文件单击鼠标右键，建立新的New Part，Name那一栏输入74HC01，PCB封装那一栏可以先不填写，下面的Parts per pkg输入4个，我们这个是由4个一样的与非门组成，所以做一个就可以了，然后Package Type选择Homogenerous类型，Part Numbering选择字母类型Alphabetic，如图2-17所示:
图2-17 新建Part示意图

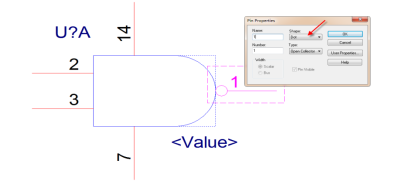

第二步，设置好参数以后，弹出的是A部分的封装绘制界面，可以点击菜单栏View-Package来查看整个封装部分，我们先做好A部分的内容，因为是Homogenerous类型的元器件，A做好以后，剩下的三个部分就全部做好了。按照前面的问答中所讲分立器件创建的方法将A部分做好，注意的是，我们1脚输出shape选择Dot，表示取非的意思如图2-18所示：
图2-18 建立A部分示意图

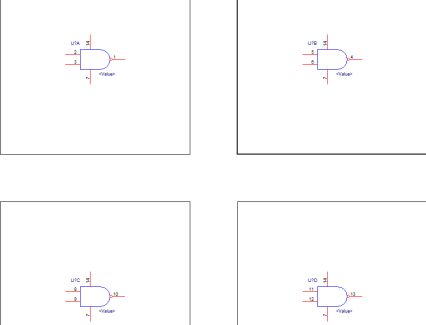

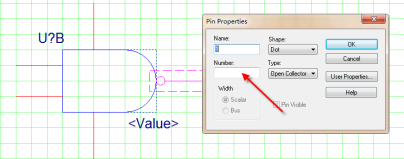

第三步，当A部分做好以后，点击View-Package来查看整个封装部分，外形加上管脚已经全部做好，跟A部分一样，如图2-19所示，我们只需要讲Pin Number修改成相对应的编号即可，电源跟地是共用，都输入7、14即可，这样，我们的74HC01的封装就做好了，如图2-20所示。
图2-19 B部分示意图
图2-20 74HC01封装示意图
2.12 IC类器件的封装应该怎么创建？

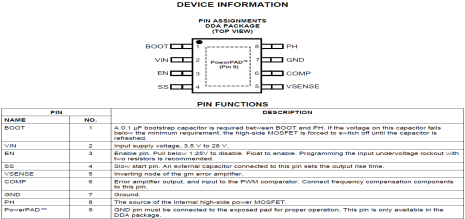

答：IC类的器件与我们讲的分立器件、逻辑器件不同，下面我们以TPS54531这个电源IC为例讲解IC器件封装创建的方法，查找TPS54531的Datasheet，它的封装信息如图2-21所示，
图2-21 TPS54531封装信息示意图
第一步，在olb文件单击鼠标右键，建立新的New Part，Name那一栏输入TPS54531，PCB封装那一栏可以先不填写，下面的Parts per pkg输入1个，是单Part的器件，如图2-22所示：
图2-22 新建Part示意图

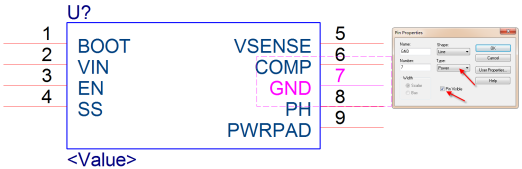

第二步，右侧菜单执行Place Rectangle选项，绘制矩形框，然后点击Place Pin选项，放置9个管脚，管脚的Name中填写资料中显示的名称，电源、地的管脚设置为电源属性，设置好后，IC类的封装就做好了，如图2-23所示：
图2-23 TPS54531封装示意图
2.13 orcad中这么创建电源、地的封装库？
答：电源、地的封装跟其它的封装不是归于一类，而是属于电源类的，所以要单独创建。系统自带的电源库为CAPSYM.OLB，可以直接进行调用也可以。下面讲解下我们创建一个地的符号来，讲解下创建地符号的步骤：
第一步，在olb文件单击鼠标右键，建立新的New Symbol，然后在弹出的界面中Name中输入GND,下面的Symbol Type选择Power属性,如图2-24所示：
图2-24 新建地符号示意图

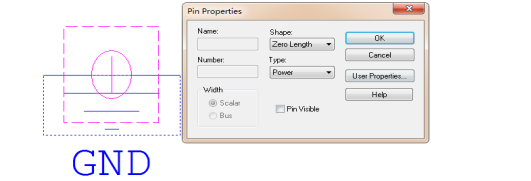

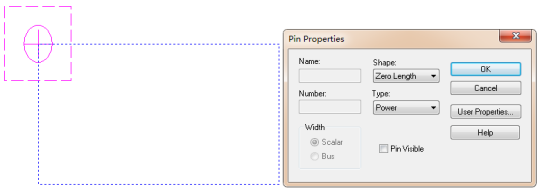

第二步,在弹出的界面中，看到已经有一个焊盘放置好了，地的管脚就只有一个，如图2-25所示，所以我们需要将地的外形画出来即可，右侧菜单栏Place-Line的功能，画四条短线即可，作为地的符号，绘制的时候，运用Snap to Grid的功能，将四根断线绘制在一个格点内，最后加一个文字标识GND，地的符号就做好了，如图2-26所示：
图2-25 地符号管脚示意图
图2-26 地符号封装示意图
2.14 orcad怎么运用表格创建复杂的元器件？

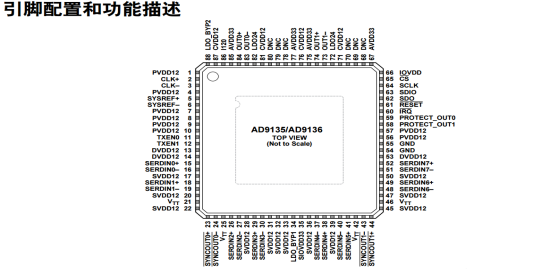

答：当遇到管脚数目比较复的元器件的时候，一个一个输入引脚功能和编号比较费时费力，也比较容易出错，这时我们可以借用excel表格来创建元器件，方便快捷。下面我们以AD9135/AD9136为例，详细分析借用excel表格来创建元器件的方法步骤，图2-27所示为AD9135/AD9136的封装信息资料，
图2-27 D9135/AD9136的封装信息资料示意图

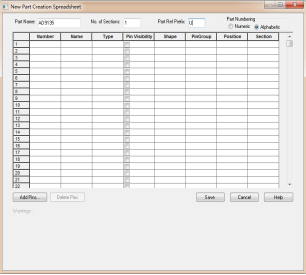

第一步，在olb文件单击鼠标右键，建立新的New Part From Spreadsheet，然后在弹出的界面中Name中输入AD9135,下面的No. of Sections选择填写1，有多个Part的时候填写Part的数目，Part起始字母为U，不用更改，如图2-28所示：
图2-28 从表格创建器件示意图

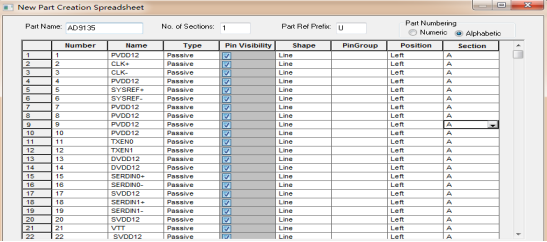

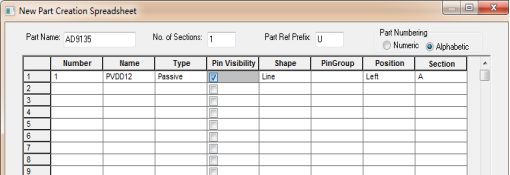

第二步，我们在第一行中填入初始的一些参数，然后点击表格左上角的空白，选中全部表格内容，按Ctrl+Insert进行复制，粘贴到excel表格中，作为模板，然后对其参数进行补齐，如图2-29所示：
图2-29 管脚参数设置示意图
其中，参数的含义如下：
Ø Number：管脚标号；
Ø Name：管脚名称；
Ø Type：管脚的类型；
Ø Pin Visibility:管脚名称是否显示在封装中，一般IC器件勾选这个选项；
Ø Shape：管脚的长度；
Ø PinGroup：管脚交换属性，一般不用填写；
Ø Position：管脚位置，一起上下左右四个位置；
Ø Section：多个Part时选择属于哪个Part

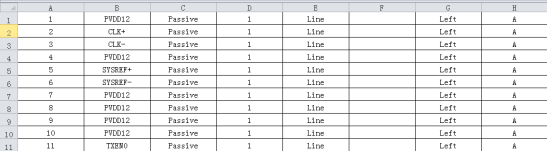

第三步，在excel表格处理数据。用PDF→WORD的工具将PDF文档转换成WORD版本，然后将PDF中管脚的网络名称以及对应的名称一一复制到excel表格中，然后将两个内容进行整合，得到完整的表格内容，如图2-30所示，主要要整合的位置是Number与Name这两个选项，其它都是跟我们在orcad复制的模板是一致的，管脚的位置、Part类型、管脚的长度都可以在orcad里面再去做调整，这里做成一样的，关系不大；
图2-30 excel表格设置示意图
第四步，在excel表格中将参数整理好以后，选中表格内容进行复制，然后回到orcad界面，选中表格左上角的空白出，按Shift+Insert进行粘贴，如图2-31所示，然后点击Save，这样通过表格就建立了这个器件；
图2-31 excel参数复制到orcad示意图

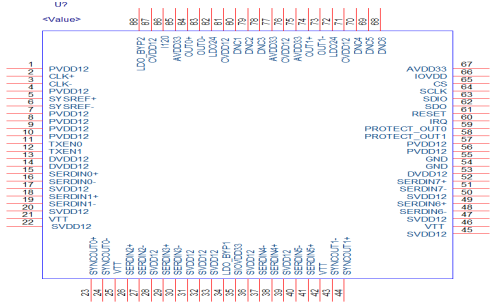

第五步，在orcad中将电源管脚的属性修改为power属性，调整管脚的位置，然后对照资料进行检查核对，这样我们的封装就做好，如图2-32所示：
图2-32 AD913封装示意图
2.15 orcad中怎么创建带图片的Title Block？
答：一般来说，Title Block都是调用系统本身自带的，或者是修改自带的文件，所以这里我们直接复制一个系统自带的Title Block，修改后保存在路径下，进行关联即可。
第一步，从系统自带的模板Capsym.olb中复制一个TitleBlock0到自己创建的库的路径下，选中这个元件，按Ctrl+C进行复制，然后复制到自己创建的库路径下，如图2-33所示：
图2-33 复制系统自带库示意图

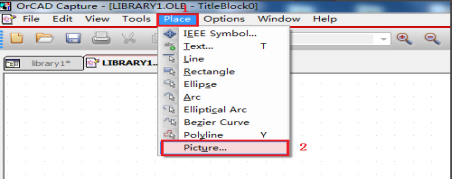

第二步，将复制的Title Block的进行重命名，点击鼠标右键进行Rename，以免跟系统的名称重复，改为Title_Block_1，双击打开，然后点击菜单栏Place→Picture，在弹出的对话框中选择准备好的图片，插入图片即可，如图2-34所示：
图2-34 插入图片步骤示意图

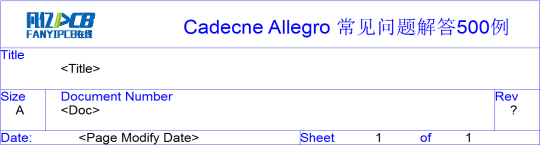

第三步，调整插入图片的位置，然后点击右侧的工具栏Place Text，放置一些需要的文字信息，调整后的Title Block，如图2-35所示：
图2-35 调整图片后Title Block示意图
第四步，图2-35中所示的黑色字体的文本为属性值，蓝色字体的文本是Text。一般情况下，Page Number和Page Count属性值是必须有的，若需要添加自己想要的属性，其步骤如下：
1、单击Title Block空白的地方，弹出User Properties属性框；
2、右侧单击New…，弹出对话框，在Name中填自己需要的属性的名称，比如Page Number，Value值那一栏根据对应的属性来匹配对应参数即可；
3、填写OK以后，点击OK，Title Block中就会加上对应的属性，为黑色字体。
第五步，点击保存，即可对修好的Title Block进行保存。保存后我们需要对Title Block进行关联，下次新建原理图时，原理图右下角所出现的标题栏就是我们刚做的带图片的Title Block，操作步骤如下：
1、点击菜单栏Design Template，在弹出的界面中选择Title Block，如图2-36所示：
图2-36 关联菜单设置示意图

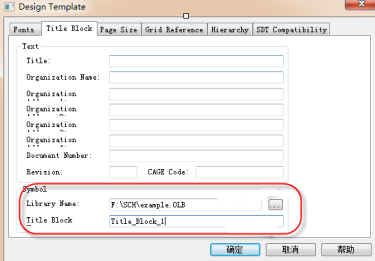

2、在最下面的Library Name里面的路径选择刚才保存的库的路径，Title Block的名称改为刚修改过的Title_Block_1，进行关联，如图2-37所示：
图2-37 Title_Block_1路径设置示意图
3、关联OK，新建原理图，打开的标题栏就是我们刚才建立的带图片的模板了。
2.16、orcad怎么创建不同页面的连接符？
答：不同页面的连接符有两种，一种是off-page，一种是Port。这两种不同页面的连接符一般是不用自己做的。直接调用系统的连接符即可。系统自带的连接符的库为CAPSYM.OLB，路径为：C:\Cadence\SPB_16.6\tools\capture\library（软件安装在C盘）。Off-page系统里面有两个，一个向左连接的，一个是向右连接的；Port接口系统自带一共有四种类型，如图2-38所示，用法都是一致。Off-page一般用于平坦式原理图，而Port接口一般用于层次原理图上。

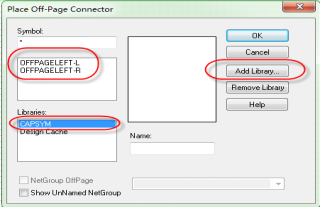

系统自带的分页符的路径在原理图绘制页面上已经加载好，如需要加载新的路径，点击右侧菜单栏Place Port或者是Place Off page connector，弹出如图2-39的对话框，点击右侧Add Library…,选择对应的路径即可。
图2-38 off page与port示意图
图2-39 off page与port路径设置示意图
2.17 Homogeneous类型与Heterogeneous类型元器件区别是什么？
答：在创建多个Part部分组成的元器件时，要区分Homogeneous类型与Heterogeneous类型元器件：
Ø Homogeneous类型:器件由多个Part组成，但是每一个Part的组成部分都是一样的，多数用于集成器件，由多个分立的元器件集成在一起，在创建的时候，只需要做其中一个部分，后面的部分就全部与之一致，方便快捷；
Ø Heterogeneous类型：器件由多个Part组成，但是每一个Part的组成部分都完全不一样，多数用于比较复杂的IC类器件,对IC属性进行分块设计，方便后期原理图的设计，在创建的时候，每一个Part都需要单独创建，相比于Homogeneous类型来说，麻烦一些。
2.18 orcad怎么创建Homogeneous类型的元器件封装？

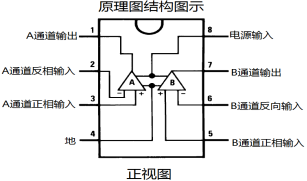

答:我们以LM358这个IC为例，讲解下Homogeneous类型元器件的创建方法，LM358的原理部分结构如图2-40所示，是由两个完全一样的放大器集成的，
图2-40 LM358原理部分构造示意图
第一步，在olb文件单击鼠标右键，建立新的New Part，Name那一栏输入LM358，PCB封装那一栏可以先不填写，下面的Parts per pkg输入2个，由两部分组成，Package Type选择Homogeneous，其它的按照系统默认即可，点击ok，如图2-41所示，
图2-41 新建LM358原理图符号示意图
第二步，按照我们2.8问中所提到的创建单个原理图符号的方法，我们将LM358的A部分的原理图绘制好，也就是一个放大器加上电源、地管脚，如图2-42所示；
图2-42 LM358的A部分示意图
图2-43 LM358的B部分示意图

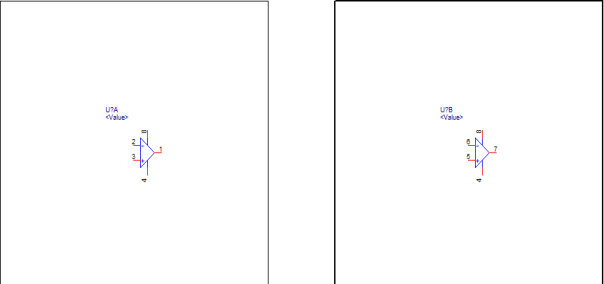

第三步，按键盘Ctrl+N的快捷键，我们进入B部分的创建，可以看到，因为我们是选择的Homogeneous类型，所以B部分的库的外形已经建立好了，管脚已经加好了，如图2-43所示，这是Homogeneous类型的特点，做好其中一个Part，其它的就全部完成。
第四步，将B部分的管脚的Pin Number加上，这样我们整个LM358的封装就做好了，可以点击菜单View→Package进行整个器件的查看，如图2-44所示：
图2-44 LM358的封装示意图
2.19 orcad怎么创建Heterogeneous类型的元器件封装？
答：在2.17问中我们已经讲述了Homogeneous类型与Heterogeneous类型元器件的区别，所以这里我们同样以LM358为例，来讲述Heterogeneous类型元器件的创建方法，LM358的原理部分结构如图2-44所示，
第一步，在olb文件单击鼠标右键，建立新的New Part，Name那一栏输入LM358，PCB封装那一栏可以先不填写，下面的Parts per pkg输入2个，由两部分组成，Package Type选择Heterogeneous，其它的按照系统默认即可，点击ok，如图2-45所示，
图2-45 新建LM358原理图符号示意图
第二步，按照我们2.8问中所提到的创建单个原理图符号的方法，我们将LM358的A部分的原理图库绘制好，也就是一个放大器加上电源、地管脚，如图2-46所示,
图2-46 LM358的A部分示意图
图2-47 LM358的B部分示意图
第三步，按键盘Ctrl+N的快捷键，我们进入B部分的创建，可以看到，这里的B部分器件并不像Homogeneous类型那样什么都创建好了，而是什么都没有，需要重新创建，这是两者最大的区别，如图2-47所示,
第四步，参照第二步的方法，将B部分的原理图库绘制好，B部分中不需要绘制电源管脚与地管脚，在A部分中已经添加了，这样点击保存，LM358的原理图符号就创建好了。
2.20 怎么显示与隐藏原理图库的管脚编号？
答：在设计的时候，有一些原理图符号不需要将管脚编号显示，比如电阻、电容、二极管等元器件，我们的操作方法如下：
第一步，打开所要隐藏管脚编号的库文件，点击菜单Options→Part Properties编辑属性；
第二步，在弹出的属性框中选中Pin Numbers Visble，修改Value值属性即可；

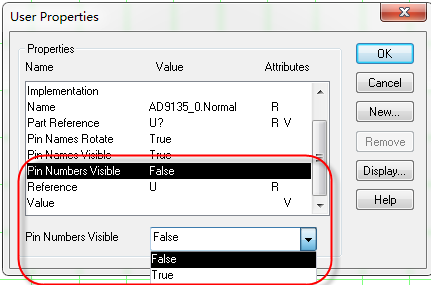

第三步，需要显示管脚编号的，Value值那一栏选择True；隐藏管脚编号的，Value值那一栏选择False，如图2-48所示：
图2-48 隐藏与显示管脚编号示意图
