OpTaliX 衍射分析能力

OpTaliX中的衍射分析包括:

  • 波前像差与视场或波长的关系。

  • 衍射点扩散函数(PSF)

  • 环绕/平方能量

  • 衍射MTF与场,频率,散焦以及二维函数的关系。

  • 斯特列尔比与视场或波长的关系。

  • 干涉图分析。

  • Zernike波前模型。

  • 高斯光束分析

  • 耦合效率分析


OpTaliX 衍射分析能力的图1

衍射点扩展函数(PSF):  PSF是通过FFT根据波前像差计算的。可以增加光瞳中的光线密度以提高PSF的准确性。PSF可以显示为透视线栅图,灰度强度图,伪色图或“真”色图。不包含在OpTaliX-LT中。



OpTaliX 衍射分析能力的图2

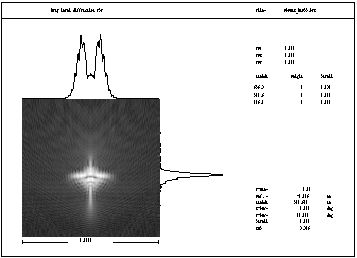

衍射点扩展函数(PSF):显示为灰度强度图。不包含在OpTaliX-LT中。




OpTaliX 衍射分析能力的图3

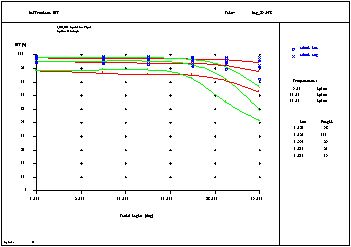

衍射MTF:衍射调制传递函数(MTF)是通过复光瞳函数(从波前得出)的自相关来计算的。它可以相对于视场(如左图所示),相对于空间频率,相对于焦点位置进行计算,也可以在给定的场编号下计算为二维MTF。对于三个空间频率,始终显示MTF与视场位置的关系。

不包含在OpTaliX-LT中。



OpTaliX 衍射分析能力的图4

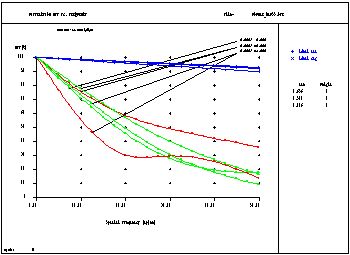

衍射MTF:如上图所示,绘制了所有指定场的衍射MTF与空间频率的关系。

不包含在OpTaliX-LT中。




OpTaliX 衍射分析能力的图5

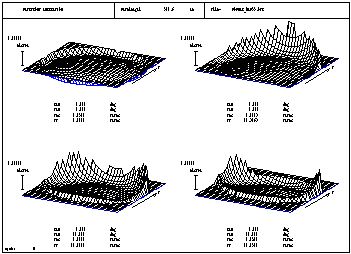

波前:绘制波前像差与视场或波长的关系图。渐晕也可以正确复制。

不包含在OpTaliX-LT中。



OpTaliX 衍射分析能力的图6

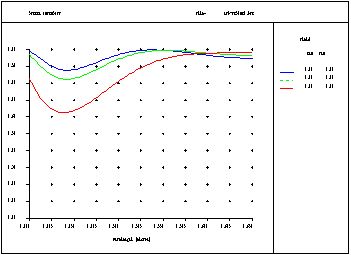

斯特列尔比:绘制斯特列尔比对场或波长。左侧的参数图显示了典型复消色差折射透镜的斯特列尔比与波长的关系,每条曲线代表一个单独的场点。蓝色曲线在轴上,而红色曲线在0.5 o的半场对角线上。

不包含在OpTaliX-LT中。
