压铸PQ实战分享 by 敖鸿鹄

C3PChina 2022年4月11日浏览：1396

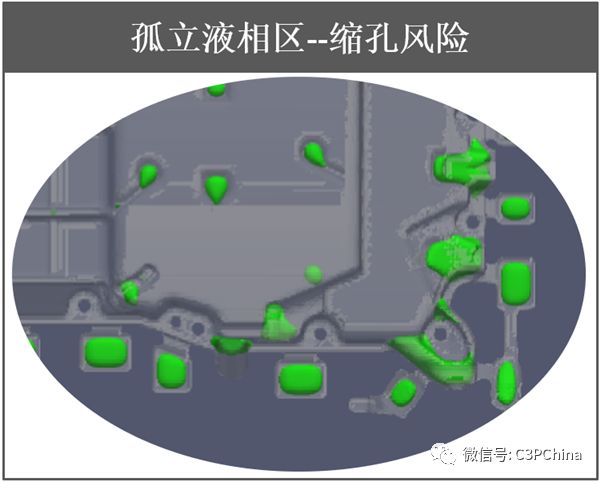

压铸PQ实战分享 1/3

by 敖鸿鹄

“中铸微课”，5月28日，压铸件PQ实战分享

敖鸿鹄：06年入行，08年开始模拟分析，压铸设计与评估，现场改善，擅长北美压铸标准与数据分析。

命题作文：球场灯，壁厚2mm，950*350mm，1300吨机器是否能打？

投影面积根据经验值需要乘以1.2来估算吨位

如何理解“模具充满型腔的固态百分比”？

该数值涉及到产品的表面质量，0%~15%可获得外表非常光亮的产品，20%~25%左右，大概是一般表面状况，30%通常允许远端有微量的冷纹，但没有到出现浇注不良的情况

根据北美压铸协会的计算公式，模具温度如何取值？

根据北美压铸协会的公式，模具温度会是一个上下限，上限340℃，下限160,180℃。这是一个范围，根据经验，我们会用最小充型时间，和30%固相率的情况下，匹配合适的模具温度，这里计算出来是280℃。

最大、最小充型时间跟什么条件有关系？

通过计算，充型时间也是一个范围，这里建议，可以根据自动计算的结果，从这个范围里，选择一个可以接受的中间数值。

以下文字来源于“讯飞听见”，机器快转，官方估计准确率为95%。
本篇视频字幕源于“听见字幕”，确实配的飞快，1个小时的视屏，基本上2分钟配完字幕。

** 完全没有编辑过，没有给讯飞打广告，且看看准确率是否有95%吧。

那么就是说今天讲的话相当于是一个命题作文，这一个产品球场灯，然后通体的壁厚是两个毫米，他的总长是950×350，这个样子的。然后客户的需求就是说1300吨的机器上，可不可以把它干出来？那么对于我们这块设计这一边，相当于是说是一个命题的一个作文来的。那么我们拿到这个产品，因为我们这边的所有的设计，包括模流，还有我们软件上来说的话，全部都是要经过数据分析，也就是说是 PQ图的这样一个去操作的。那么我们这边的话从零开始，这样一步一步来。

那么首先的话我们所需要输入的数据的话，旧有铸件地重量这样一些的基本的条件。好，那么的话我们大概的话说是3.5千克，这样然后我们交排系统的比例大概我们是取到15%这个样子。那么还有一个因为我们刚才说了这个产品的话长度跟毕后它都比较大比较特殊，那么的话是客户的话是要求在1300吨的话，我们的投影面积这里要梳头一面积，那么我们刚才式95成以35，那么是33253325的的话是紧紧只是说是产品得这样的一个面积。

那么我们一般的话会乘以1.2估算吨位，那么我们这里大概就是说399大约是43990，3990这个样子。那么客户的需求的话是1250，那么我们选择我们的吨位，那么在这里我们就先别看这里的话，我们是选择这我是先选了充头，我等会奖，我为什么要选这样的一个创投，那么搅合出来他的铸造压力式20光，然后盈余只有7%，这就是一个最好的条件，然后我们在这里我的壁厚是二，然后模具的话，那么我们看一下，模具充满形腔的厚的固态百分比是0，但是对于这一个产品来说的话，这里固态百分比所涉及到的话就是说是产品零件的表面质量的一个需求。

为什么？就是说在这里要特别注意的话，如果你得外观关键，你是外观关键表面需求特别好的情况下的话，这里的数值一般是在15%要小于15%。还要在整个设计当中的话，一般表面状况的话是在20%到20%~25%左右，如果是在30%左右的时候，就是说这个产品的0表面的质量的状况，也就是属于最低限的，还有一些资料告诉大家的话，会取到40% 40%的情况下，就是通过我们使用的这样一种状态的现场评估的话，它会达到一个什么样的情况？就是说远端会有一些轻微的冷料，还有冷格，如果你是后B健，那么你可以干倒，或者说你的过热很高，就相当于说纯吕娜一些的温度很高的情况下舞，你可以做到40%，但是对于表面要求你是要喷光油电镀这些之类的话，基本上都是要在5%~15%之间。

那么这一个我们现在这样来看的时候的话，如果我们用我们的自动计算，我的壁厚是二，那么我参考的充填的时间是23.56毫米。那么我们再看这里我们的压铸机他要达到多少？他要在4米6相当于是说这样话我压铸机我要到多少的速度，我要倒8米，空打8米，这样的话我才可以能够满足这个条件，那么显然的话跟我客户现场的机器都是不配套的。那么我们这里R通过计算器，我们使用380跟h13，那么浇筑温度是650，最小流动温度是570，模具温度343，然后我们的庇护护士二，我们模具充填的固态百分比选30%，这样一种状态是允许远端比较轻微的这样一种缺陷，就是说相当于说允许有水、文或者说比较严重一点的水，但是又不达到冷格的这种状态。

那么这样的话我的产品我可以就是说接受，因为我这个产品灯具虽然说是球场登，但是阿要求不漏水那些之类的，但是基本上表面状况是可以接受的。那么在这个时候我们算出来的世64差不多是65毫秒，但是你们一定要注意，通过这个计算算出来的条件是什么？满足我的背后是二，充填完成以后，末端在我末端汇合区域允许有30%固态百分比的条件下，是65毫秒，然后的话浇筑温度，浇筑温度的话，不是在熔炉里面的温度，而是说是我们的金属液填入到模具形腔内交口，那样一个过程，就是在内礁口附近这样的一个温度。

这个是650。最后的话还有这里的模具温度模具温度计算的时候，nADca他们的建议事以热磨这个温度是340340左右，但是对于实际生产的时候是不可能或者说很少会做到这么高的温度。但是作为计算的时候，这一个就是说他是最大冲田时间，那么实际在我们生产的过程当中，我们的充填时间的话，不要超过他这样一个限制，这个就是相当于说是最大充填时间的限制县，我们计算出来是在65毫秒，这个样子的。

那么在我们实际生产当中，我们的模具温度取值这里有两个，一个这个是我们的建议，340最大的取曲直，那么还有一就是说有两个条件，第一是我们模具钢材的回火温度，要参考。另外一个是我们脱模剂的，可以附着在模具表面达到达到完整皮膜这样一个过程。我们的脱模剂的工作温度，我们脱墨剂的话是有些次可以在高温区工作，有些是低温区工作，那么我们的模具温度就是我们再属于成行的条件下，我们良好的模具温度的话，我们使用的模具温度就尽量的要跟它这个范围靠近。

那么对于这款产品，我选择的温度的话大概是在240 260这个样子的，因为她比较博，那么我们不可能用低温的模具去生产那么远端，基本上是达不好得再这样一种条件下的话，我们的最大限制是在47.4，这个样子的阿冲田时间，那么我们选50毫秒在这里我们把自动计算，那么我们在这里，如果我这里自动计算着里选30的时候，你看到我们这里是64，那么我们选择64的条件下，如果我们是140的冲投，押注激活塞的速度，它自动地选择的条件1米6大概1米7，那么我们的压铸机2米5的话，那就是可以满足的。

那么但是我们不可能用最怎么说最严苛的条件来进行去生产。我们在他有富余的情况下，我们说我们想要选到50毫秒，那么选到50毫秒的情况下，那么我们压铸机活塞是2.17米，那么相当于是2米2的速度。我们得内浇交口世两个毫米的B后，那么内脚口的速度是40也是可行的。还有一个的话 R就是我们这里会有一些参考，如果这两个毫米是40~49，还有一种这种那么这样配下来之后，基本上我们所要求的时间、速度、R跟压铸机的性能，我们也还有我们这里的筑造压力算出来20，然后索磨练营余7%刚刚好的。

这样一个样子。然后我们的投影面积是3990。那么这些都是在很极限的状态下，还有我们的图，那么我们算下来这个是我们的机器的绿色的是我们机器的能力线。那么指示的这一个是我们使用的这样一个设备的一个摄制的这样一个能力，那么我们的最大最小的时间我们是落在这个区间，那么这样一看得话，ok了，那么这样的话我们的工艺摄制，就包括充填时间这些之类的话，我们就可以搞定了。这样的话就是说看着那么这样一个过程的话，会很简单，但是pq图里面其实操作的话，那么还有一个为什么我们的先知县最小冲田时间根最大天时间R我们就着撇开这样一个方案来讲的话，限制县你是怎么定的，最大的速度，最小的速度，你是去怎么去参考的？

我们的软件的话，这里的给了最大充电时间，像这些评估的话，我们可以用nADca的标准，也可以用壁厚的，你看我们壁厚两毫米，通过厚度实试验的话，他是20到60毫秒，那么根据材料都是在温度，就是模具温度是200度的时候，他们也会有一个数据，像铝硅酒铜山它是在28毫秒，旅归10美30毫秒，相当于基本上它的数据是在20~60，那么我们用我们的计算表格的时候，我们是怎么可以算得出来，你看20，那么他们试验的数据是20~60，我们说以以30的故乡率，我们算出最大时间事，65毫秒秒相差只是说5毫秒。

那么还有一个我要给大家就是着重的解释的是不就是这事我个人的意见or使用的一个经验。模具型腔充填满厚，固钛百分比30%，它并不是说就是说充满之后整体行腔里面有30%的固体，我们使用的结论就是说它是表示的是在远端，在远端会和的区域，它会有30%左右的这样一个比例的就是说体积硫碳它会温度会降到叶香腺附近，继续说他的热损失，会有这样一部分会降到叶向江附近。他并不是说他不被推着流动，故线率30%，按照顾跟冷格相当于是说是1:1的这样一个就是说我有1%的互相率，那么我就有2%的比例或者说机率来行程冷格，那么我们30%的时候，实际上冷格的比例已经有60%了。

那么还有一个 n AD c a它根据冷格的这一种计算跟温度计算，他会在模具温度这里它会有一个上下限，相当于说上线是340，那么下限它有可能是160 180，这个样子就是有具体的公式来进行计算的。那么现在我来配比一下，我们要达到最小充填时间，在30%的故乡率的情况下，我们这里我们这里的模具温度，我们怎么去调？出生是280，那么我们是220的时候，no，所以说的话他这里是根据你的故乡虑，根据你的出行来调整你的模具温度。

那么在这些都固定的情况下，任意有浇注温度改变的时候，那么我们的时间也会变。就是说再这样一个地，我给大家换一个简图，他就是我们的充型时间的话or它并不是说是一成不变的，这里如果是30%，这里是20%，这里是10%，然后的话我们的实验的就是说在压铸手册上面给大家的一个时间，他是这个样子，它是从最小倒最大。那么我们在选择的时候，但是我们的产品的品质要求，他是有这样的一个戒像线。那么你小于界限的时候，等我们方向反一下，那么你小于界限，再这一边左边它就是ok的。

如果偏偏移了并且偏移了，还有很多的时候，在这一边的时候，一边在这一段的时候，那么不好意思，虽然说我在模具设计手册，我在所有查到的资料上面，我的创新时间都是在范围之内，但对于这个产品而言，对于他的质量要求而言，也是达不到的。所以说的话用这个东西来计算的时候，所要重点关注的就是说根据我的质量要求，我们把手测我们的经验数据，上面有一段超过界限的这一段然后匹配我们的压铸机根我们的公益数据，我们的内交口，来达到我们所要求的我们预计的这样一个充填时间，大概这样的一个意思。

这里充电时间，这里的话在我们使用当中， R是一个坑，如果你不会选，比方说我们刚才的自动计算，我们是65毫秒对不对？我给你的限制，艾有45号毫秒根84号毫秒，我能不能选择84？如果说在这里你有一点缺陷的时候可以接受，你可以选到80寺，但是如果你不能够接受的时候，不要往84，那么这里它是一个最大的在设定条件下最大的充电时间的这样一个限制，这是充填时间的选择。
