Kateeva(科迪华)已完成微透镜平坦化技术开发,向多家面板厂提供量产打印设备及工艺方案




据悉,OLED喷墨打印设备领导者Kateeva( 科迪华)近期已完成MLP(Micro Lens Planarization 微透镜平坦化)技术开发,向多家面板制造商提供量产打印设备及工艺方案,用于新一代智能手机低功耗微棱镜工艺。其中,六代量产设备将于2022年三季度搬入,并于年底前开始量产。

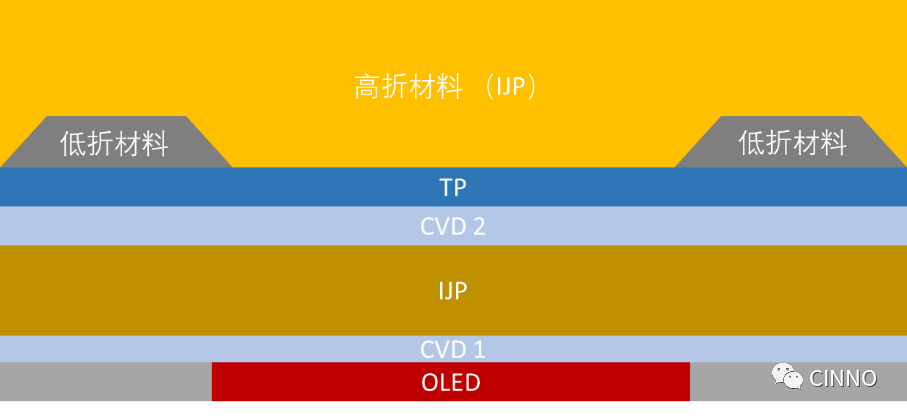

随着智能手机高刷新率和高分辨率带来的功耗增加问题,提升续航能力是手机制造商极力要解决的痛点,而降低屏幕功耗成为了面板厂商集中攻克的方向。MLP技术,通过引入高折射率的材料,搭配下层图形化设计形成子像素级微型透镜,达到正面出光量≥15%以上的提升,在保持电池容量不变的条件下增加OLED屏幕的亮度,延长手机的使用时间。

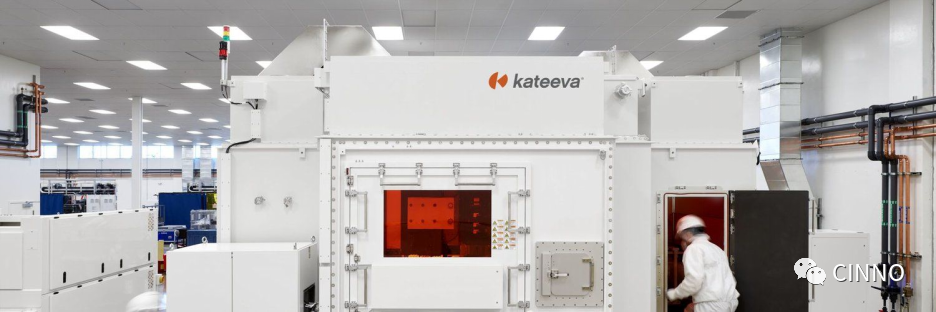

图片来源:Kateeva公司

MLP技术中核心的工艺——高折材料 (n>1.7) 平坦层将由喷墨打印设备来完成。在墨水材料的开发方面,2017年科迪华与美国Pixelligent公司开始深度的研发合作,验证喷墨打印高折射率纳米材料,用于增加OLED屏幕出光量。进入2020年,科迪华同国内各家面板厂合作开发MLP量产应用。科迪华设有物理化学实验室、工艺实验室、分析实验室,配套各种规格尺寸的打印设备为客户进行全方位的工艺验证。在喷墨打印专家团队支持下,先后验证近十款高折墨水,制作样品进行光效测试,并通过了客户严苛的可靠性与流片一致性验证。

工艺方面,作为重要的工艺参数之一的膜厚均一性,经科迪华验证,不同的膜厚均可达到3%以下的指标。特别要指出的是,MLP技术中高折材料膜层减薄化是技术发展的趋势,科迪华已经展示可实现低至2微米的MLP膜层,同时保持膜厚均匀度指标要求,可望在量产中进一步降低面板厂商80%的相关材料成本。

值得注意的是,MLP高折射率墨水内部包含高折射率纳米颗粒,由此带来了潜在的打印头堵孔等问题。对此,科迪华从打印头选型,墨水自循环,量产模拟,工艺优化等各方面进行深入研究,成功验证通过连续打印和长时间待机等实际量产条件下的打印稳定性,为客户MLP技术量产量身定做了整套解决方案。而实现该工艺量产的关键技术,即为科迪华针对其优化的SmartMixing打印算法。借助优化过的算法,科迪华喷墨打印机可以应对在部分喷嘴堵塞的情况下,仍保持设备生产节拍、实现无Mura成膜的生产能力。这些特性将成为帮助客户确保量产良率、确保产出能力和降低生产成本的关键。

日前,已有数家面板厂向科迪华采购六代MLP量产打印设备,而用于研发中试线的打印设备也已经出货。据了解,科迪华的打印设备已准备就绪,将陆续进行搬入安装,量产预计将于四季度开始进行。国内诸多终端手机厂商对该技术在国内进入量产均表现出极大的信心。

作为显示面板行业喷墨打印量产应用的领导者,科迪华的设备因拥有业界领先的工艺能力,稳定的设备稼动率和良率而受到客户的青睐,已经出货超过60套打印平台,产品涉及从200mm研发平台到G8.5全尺寸量产平台。其中,该公司的YIELDjet™ FLEX薄膜封装设备,占全球80%以上的量产市场份额。

据悉,科迪华已经在绍兴设立科迪华显示技术(绍兴)有限公司用于产品制造和开发,并配备工艺研发实验室。今年开始,将由绍兴公司进行部件和打印设备整机的生产制造,大大缩短科迪华的交货周期,加快对应客户的响应速度,也将加大同本地供应商的联合开发能力。作为喷墨打印设备的龙头企业,科迪华此举势必将助力实现MLP技术快速量产,加深与面板制造商的合作,创造共赢的局面。
