UG NX怎么画螺纹， NX12.0渐消非标螺纹的绘制笔记

UG软件画螺纹， NX12.0渐消非标螺纹的绘制笔记

下文的参数都没有计算避空，避空那就按照螺栓的小径略小于0.01-0.02于螺母的小径。

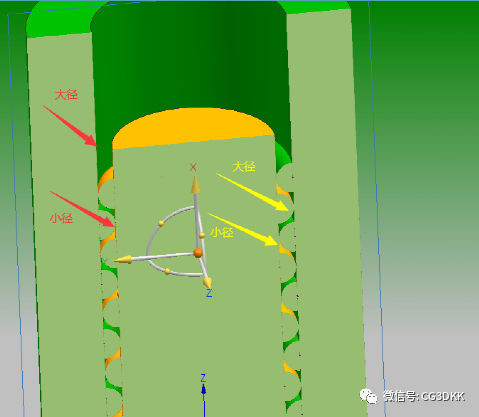

和标准螺纹一样，大径等大径，小径等小径，如下图黄色的是螺栓，螺栓上所指的两个黄色箭头向外的是螺栓的大径，向内的是螺栓的小径。

上图螺母的两个箭头，外面的是大径，里面的是小径。

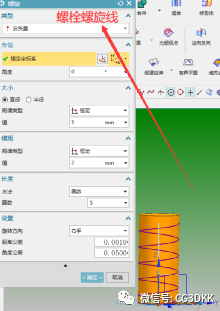

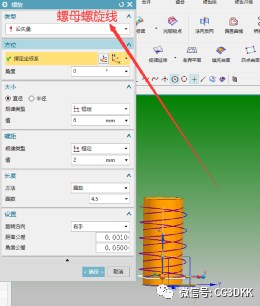

制作螺纹的螺旋线时，需要两条螺旋线，螺栓的一条，螺母的一条。参数如下：小径是5，大径是6，那在画螺旋线时，螺栓的螺旋线直径是5，螺母的螺旋线直径是6，

另外要注意，螺栓和螺母螺旋线的起始位置要相隔螺距的二分之一。例如螺距使用的是2MM，螺栓旋螺线起始位置为0，那螺母的起始位为1MM的距离。

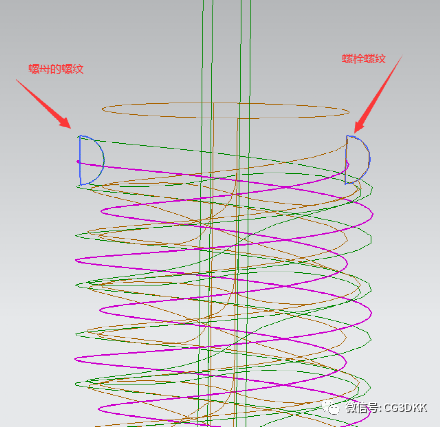

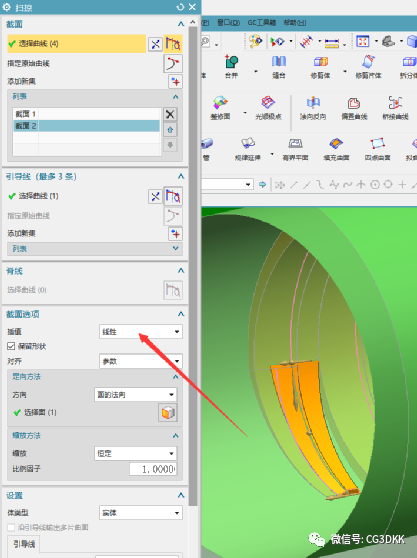

下图，螺纹截面形状扫掠螺旋线制作出螺纹，下图是半圆的螺纹，梯形的螺纹更加紧密。螺纹截面形状的高度是大径和小径之间的空间宽度的二分之一，例如本笔记中的大径是6，小径是5，那它们之间的空间宽度就是1MM，那螺纹截面的高度就是0.5MM。

小径20MM，大径23MM, 螺距6MM,

小径与大径之间3MM, 那螺纹截面的高度是1.5MM，这种可以在梯形螺纹的绘制时，减去避空的参数。

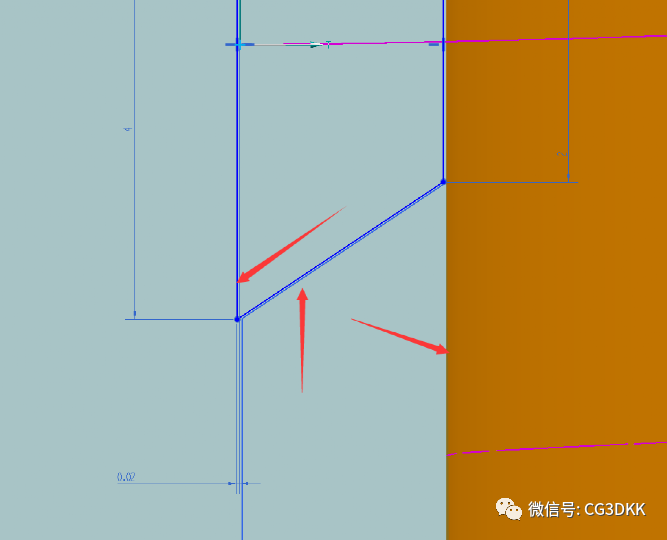

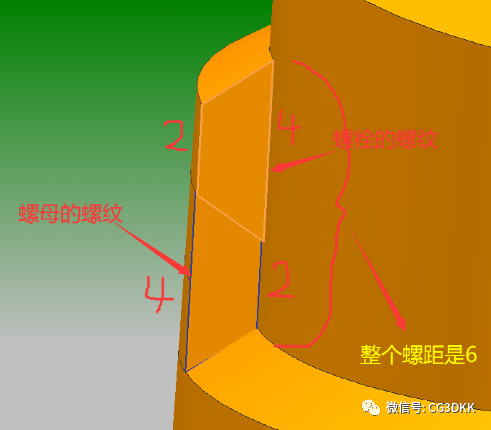

下图，注意两个螺纹截面，螺栓和螺母的梯形，螺纹截面梯形的上底边长度加上梯形的下底边长度等于螺距。如下图所示，螺距是6，那如果不带避空，螺栓和螺母的螺纹截面梯形下底边都是4mm，上底边都是2mm, 如果减去避空，那在螺栓和螺母的梯形截面的两个底边分别减去避空0.01mm，双向加起来就避空了0.02mm。

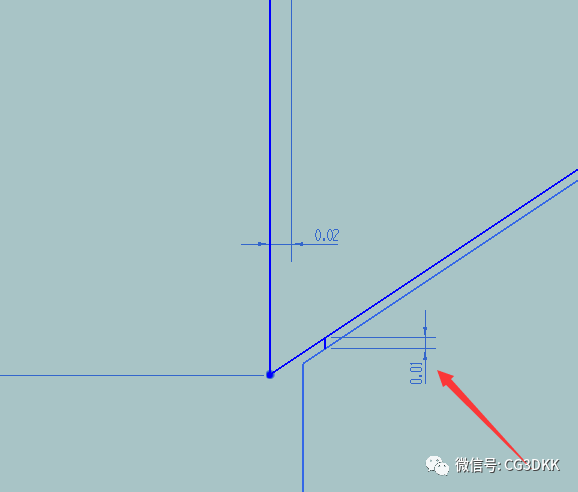

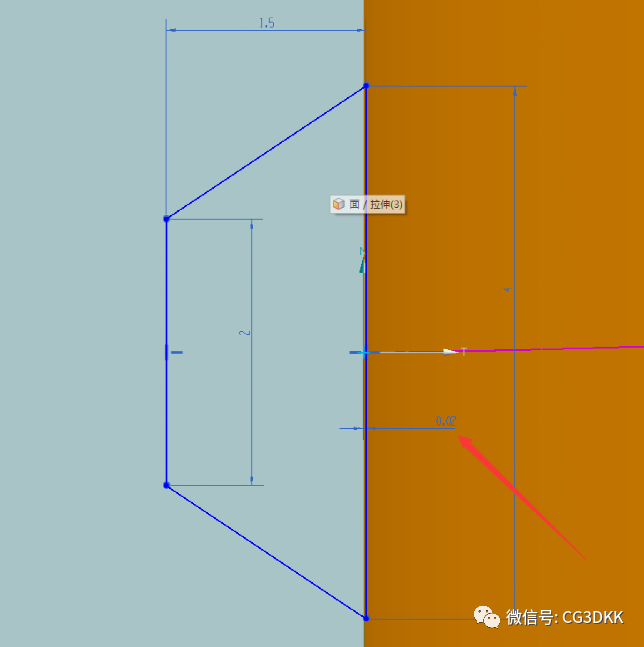

但是有一个更好的方案，就是螺纹截面梯形比较长的边陷进去0.02MM，这样刚好就形成一个避空。



螺栓上的螺纹和螺母上的螺纹各陷进去0.02，那螺纹与螺纹之间的平行线就会有0.01的值。

制作螺纹渐消：

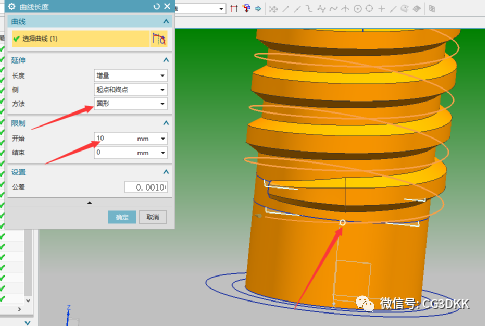

把螺纹线延长一段来做渐消，这样可以不影响主要螺纹的参数。在菜单，编辑，曲线，延长，打开面板，设置延长的长度，方法要按圆形。才能保留螺纹的曲率。

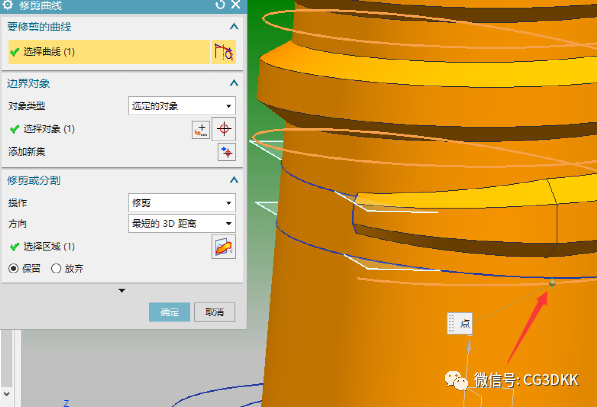

延长的线，会把原来的主线也生成一条加长的线，所以要修剪掉原来的主线，只保留延长的部份。使用菜单，编辑，曲线，修剪曲线。选中主线的原起点为修剪边界对象。

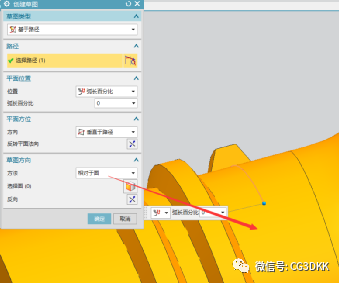

绘制螺纹截面线时，如果草图平面无法垂直于圆柱表面，这里的草图方向方向要选择相对于面。

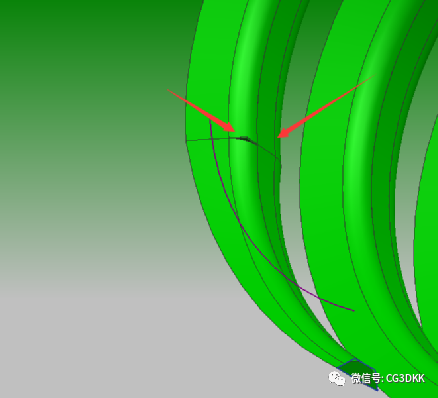

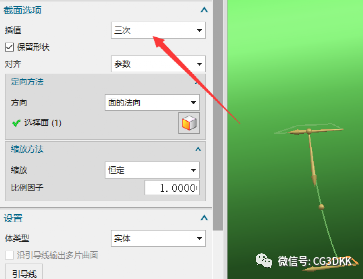

制作螺母螺纹时，起始位置有一些弯曲，倒角也出现了问题，解决办法是修改扫掠的参数。把截面选项的插值改为三次。
