UG NX图文小练习—弯管底座（UG草图平面为异向面时，方向处理）

点击上方蓝色字关注我们学UG~

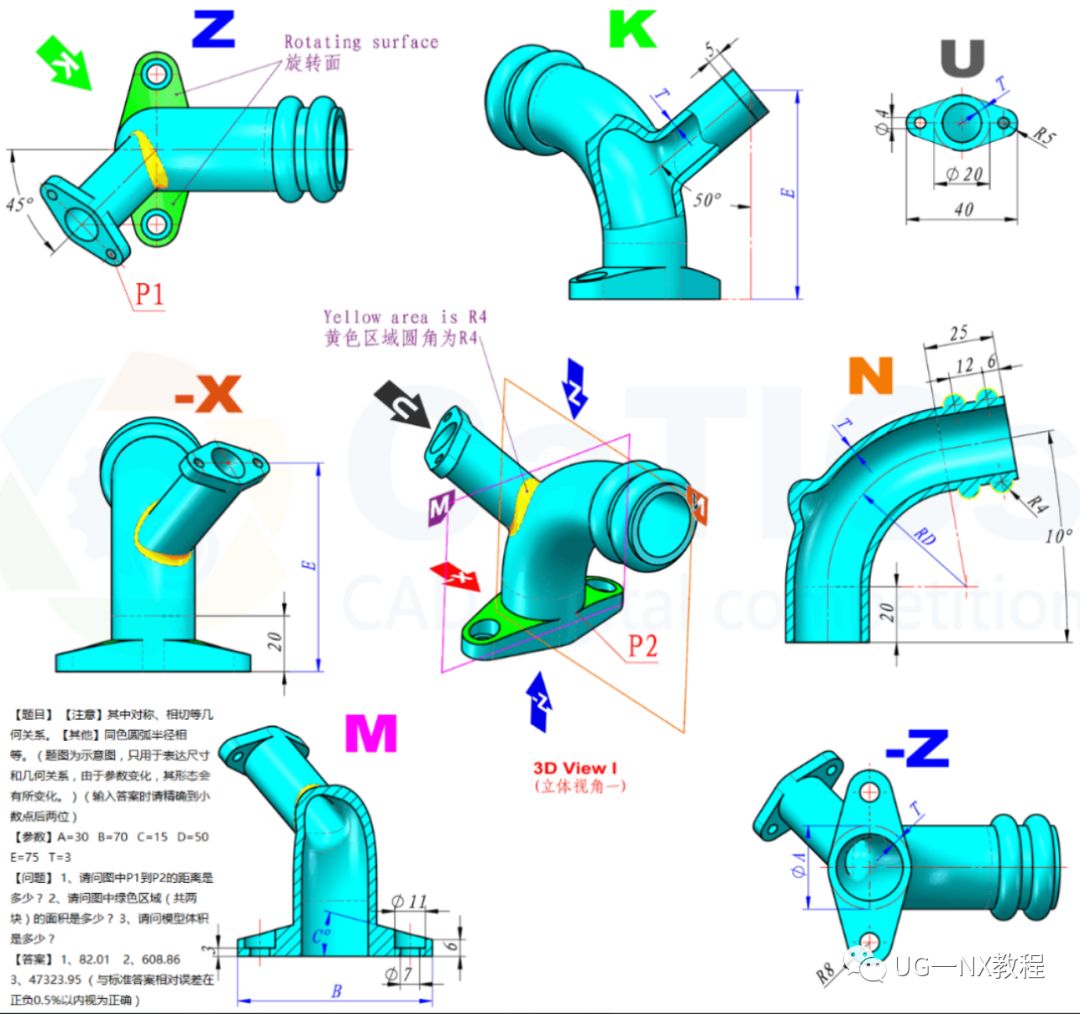

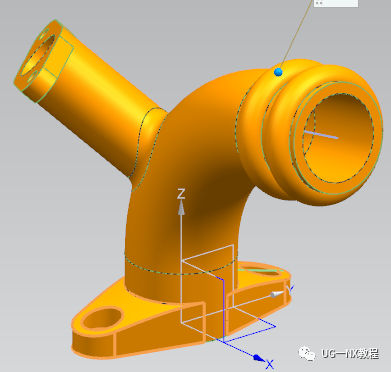

  分析：该题特点就是支管建模，支管为异向平面，对于方向调整显得和常规方向不同。建模思路为完成管道后，抽壳，再添加底座等，此时需要一些细节调整，否则壳体内部容易产生多余实体。

根据实体方向，选择xz基准面为绘制平面，参考方向正好和图纸视图摆放方向相同，所以不用修改

Z绘制直线和圆弧的草图轮廓线，草图比较简单，最好直接添加相切约束

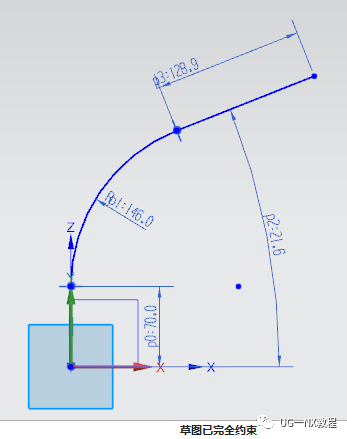

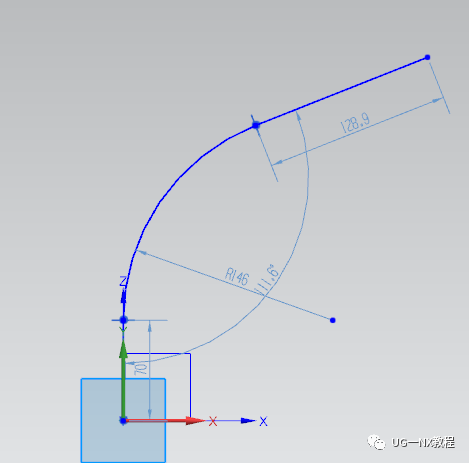

D按照图纸标注情况进行相应位置标注，草图完全约束

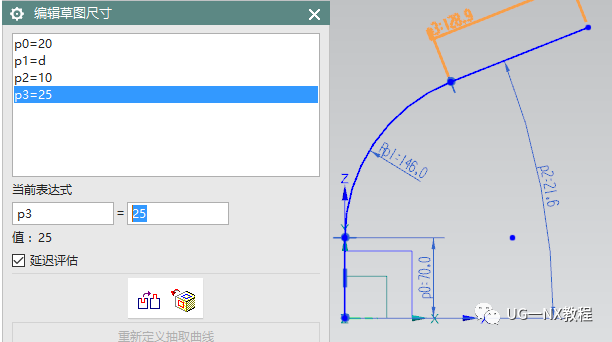

Q完成草图，编辑参数，延迟评估，按照图纸尺寸进行

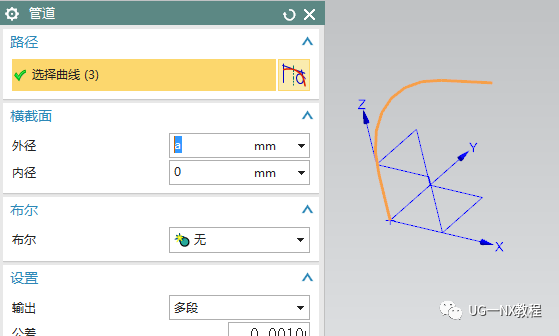

管道，添加弯管管道

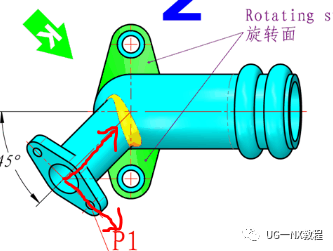

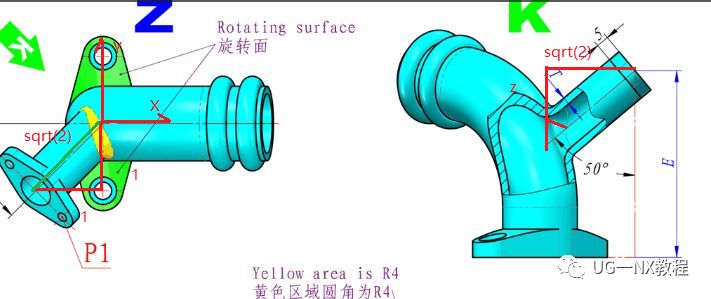

支管矢量分析，下面我们来根据这两个图来建立出支架矢量，z向视图矢量x和y方向设置为1，斜边长度为    ，从k向视图来看分析，斜边长度为直角三角形直角边，利用正切函数，tan50=sqrt（2）/z，z= sqrt（2）/tan50，由于支架圆柱向下倾斜，所以添加符号

由以上分析可知，表达式里建立矢量

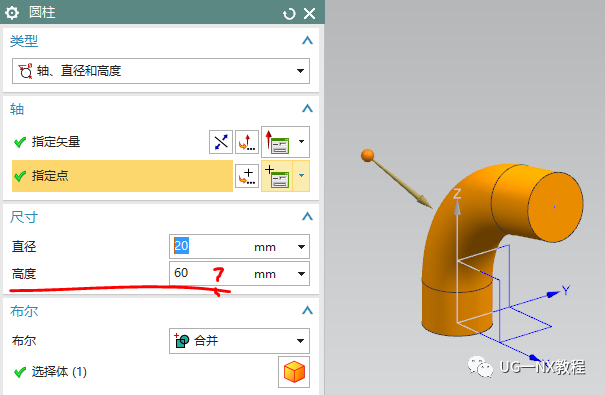

圆柱，矢量和点见后图，直径准确，高度大一些和已有管道相交

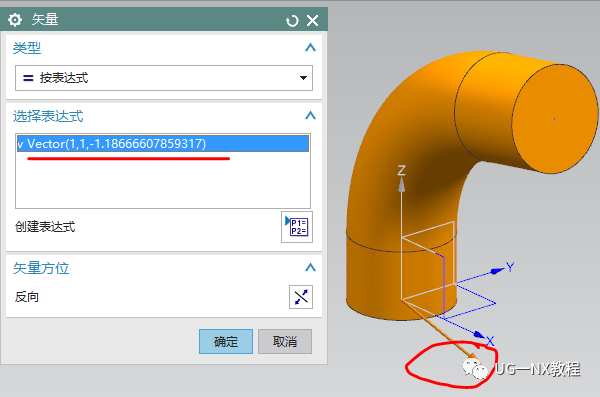

矢量构造器，切换表达式，选择上面建立表达式

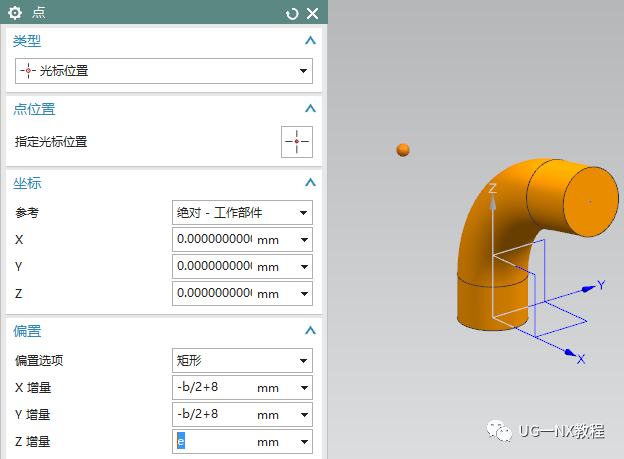

点构造器，绝对方式，依据z和k添加偏置距离

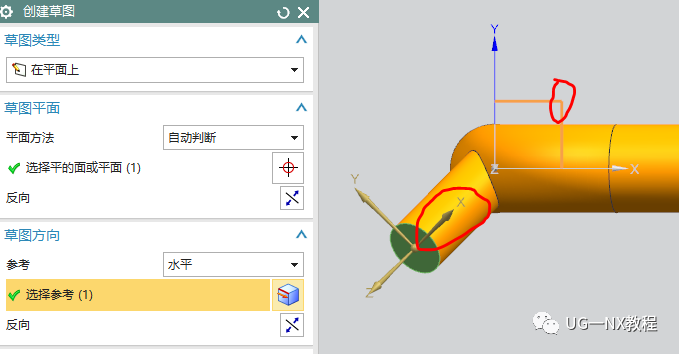

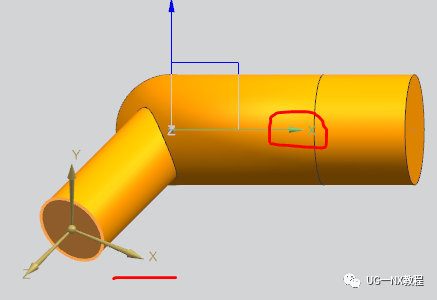

支架草图平面参考方向处理，直接选择表面，草图的参考方向和z向视图不统一

根据z向视图，下图中的箭头方向应该为x轴和y轴方向，这样支柱端面的草图方向才能为正确的，但是在现有的图形中，无法找到可以利用的直线棱边为参考，所以我们需要变换一下思路来完成这个参考方向选择。

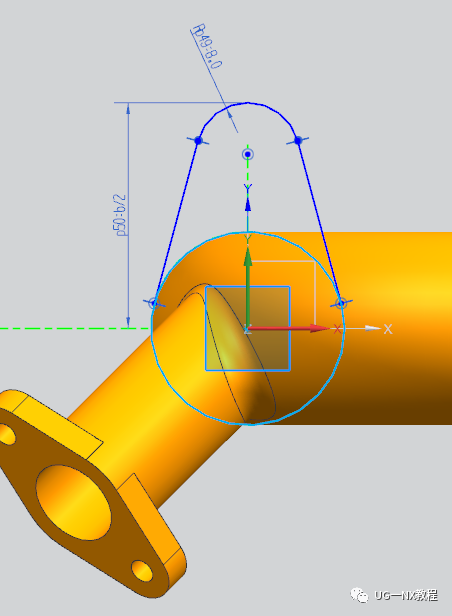

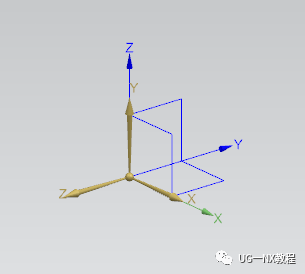

下图中，参考里，我们选择xy基准面，意义是，与xy基准面垂直的矢量为参考，由于支柱面与xy基准面有一定角度，系统自动将垂直矢量投影到支柱斜面上，来达到对齐

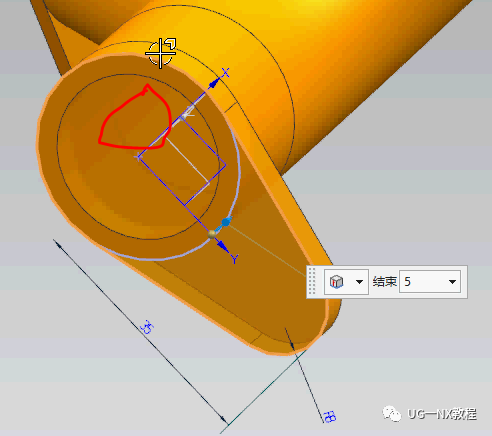

确定后，利用o、L、镜像曲线、相切约束、投影曲线等工具完成草图

Q完成草图后，直接返回拉伸截面，求和

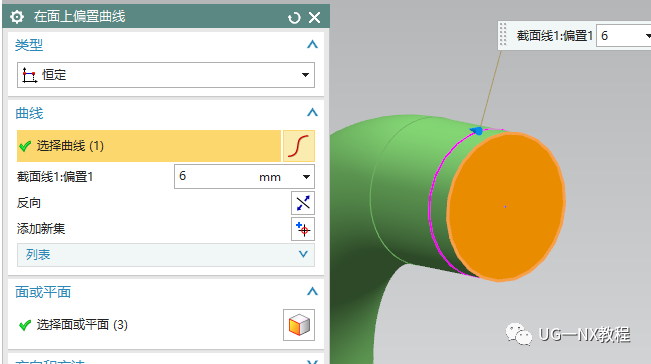

面上偏置，完成倾斜圆柱面上偏置

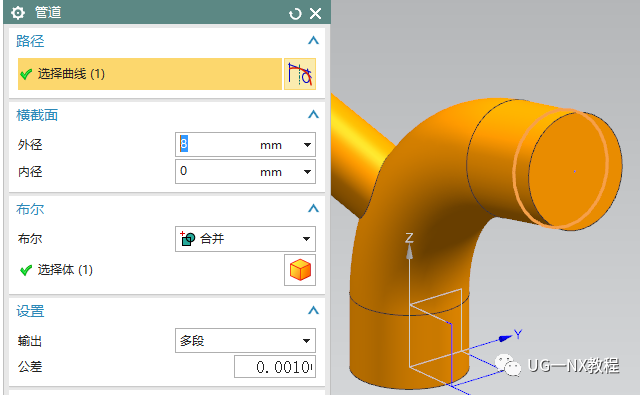

管道，选择圆弧线，添加外径，求和

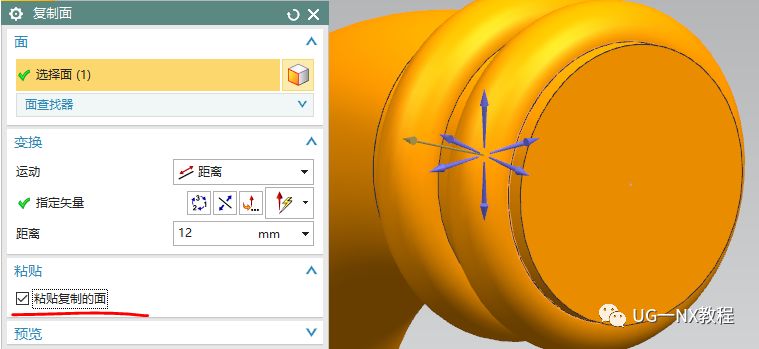

复制面，注意勾选粘贴以达到完成整个实体，矢量直接选择圆柱面，自动选择到轴心方向。

圆角，添加半径，为后续抽壳做准备

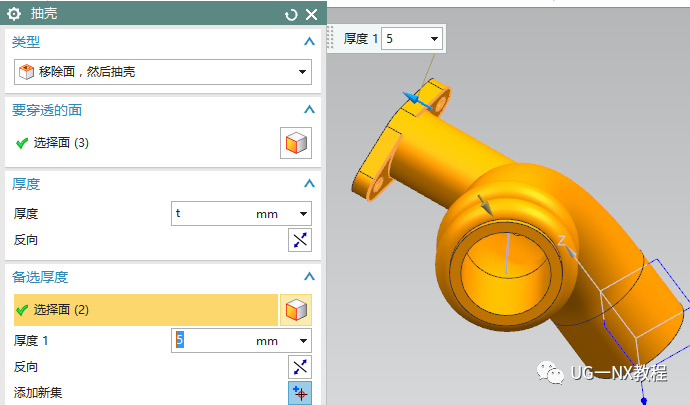

抽壳，删除面，备选厚度，添加支柱端面厚度

拉伸，直接选择xy基准面即可，利用o和L以及相切工具来完成，不用镜像，因为还需要其他修改才能进行镜像

Q完成草图后，默认的范围壳体内部多余了一部分实体

按住shift键，点选要去掉的边界线

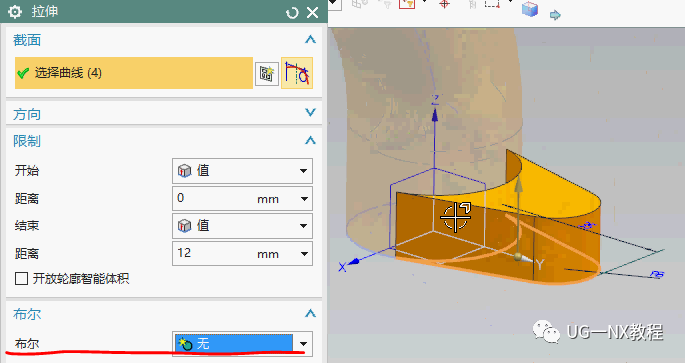

拉伸高度任意，不进行布尔运算

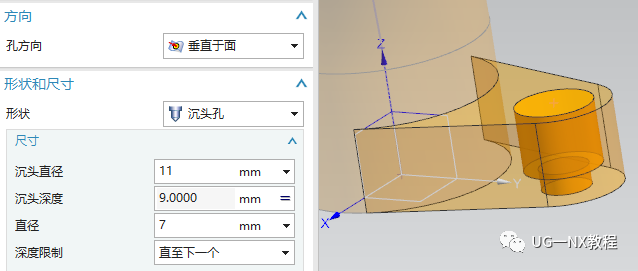

沉头孔，沉头深度为了达到关联，利用表达式，测量上一拉伸高度减去细头高度

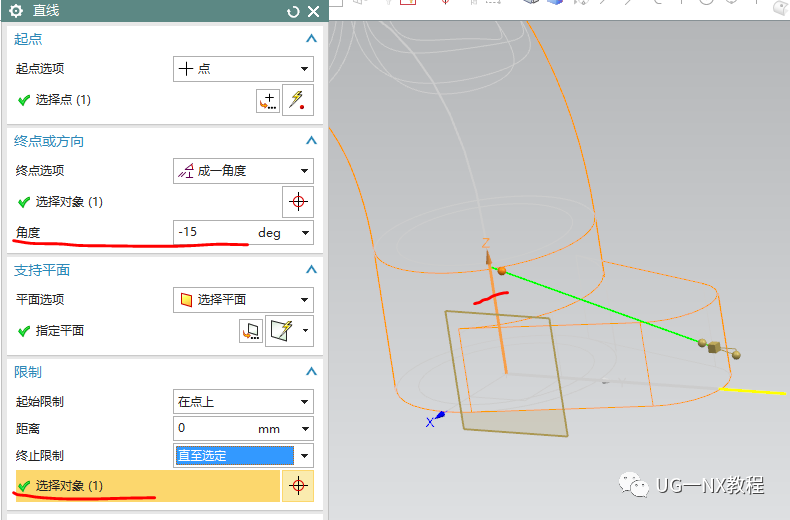

直线，先选择基准面，起点利用点偏置z向距离为6，终点使用成一定角度，根据方向设置正负，终止使用z轴来截断

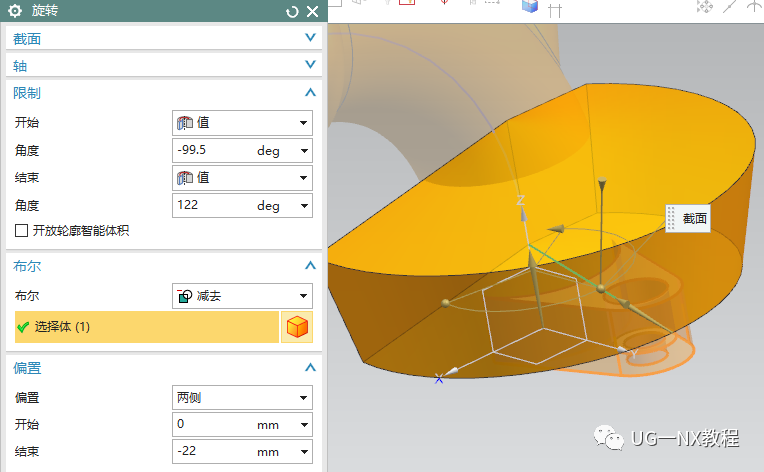

回转，直线绕z轴选择，开始和结束任意覆盖底座范围即可，添加偏置求差

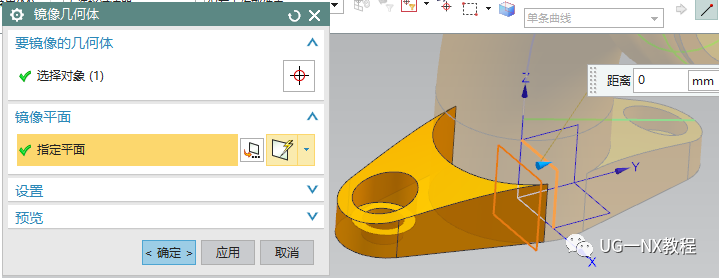

镜像几何体，将半体镜像

求和

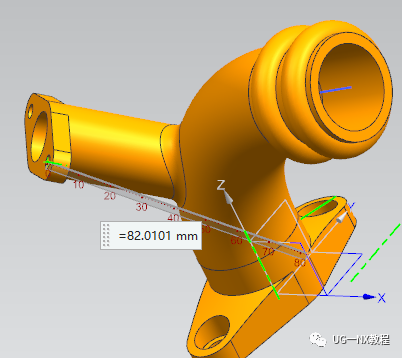

距离

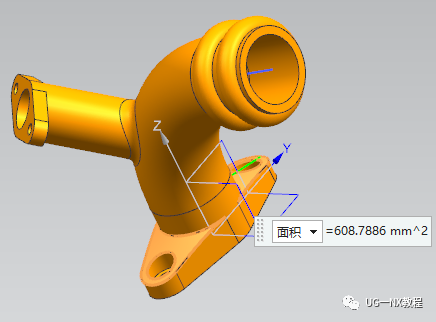

绿色面

体积，相对偏差在5%范围内
