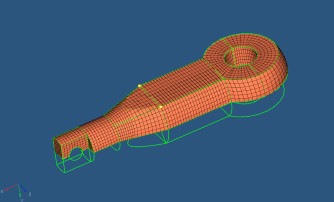

仿真干货丨复杂结构六面体网格划分实例详解

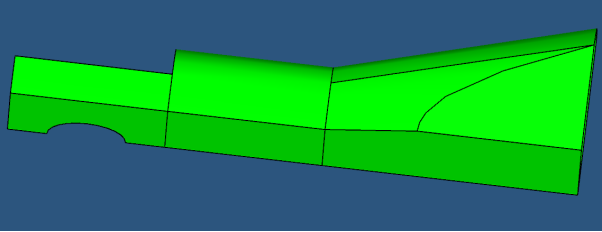

1. 画左边的第一部分，有多种方案。

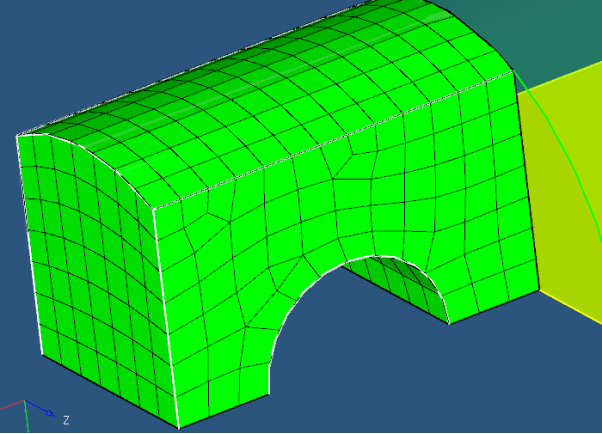

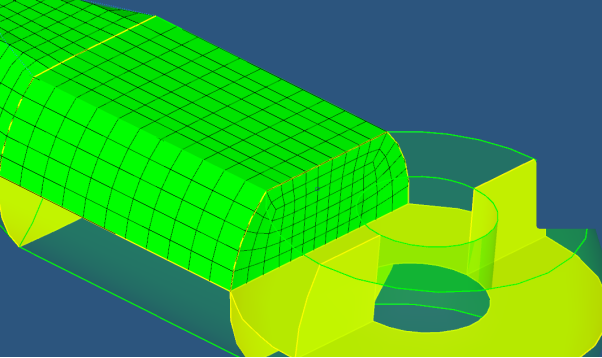

方法一：最简单的一种就是不用布置任何初始的2dmesh直接用one volume画，画出来的质量相当不错。
One volume是非常简单而且强大的画法，只要是一个有一个方向可以mapped的实体都可以用这个方法来画网格，而事实上，很多不能map的单元也都可以用这个命令来画，所以在对三维实体进行网格划分的时候，收件推荐用one volume来试下效果，如果效果不错的话，就没有必要先做二维单元后再来画。
方法二：先在其一个面上生成2D的mesh，在来利用general选项，这样的优点是可以做出很漂亮的网格。
相比之下：方法二所做出来的网格质量要比一要高。
2. 画第二段的网格，同样演示两种方法：
方法一：直接用3D>solid map>one volume

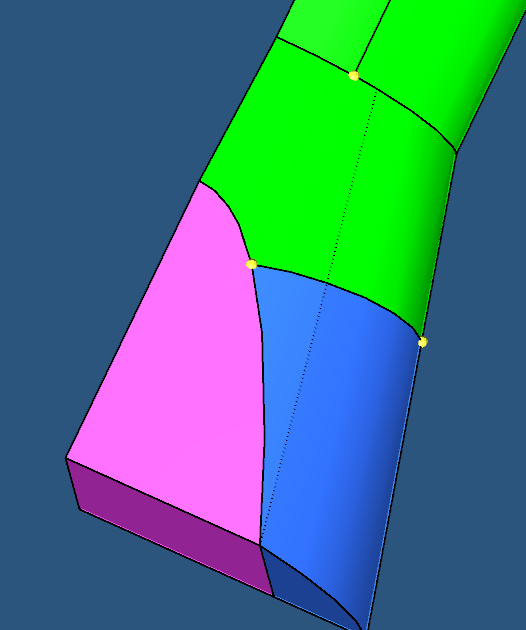

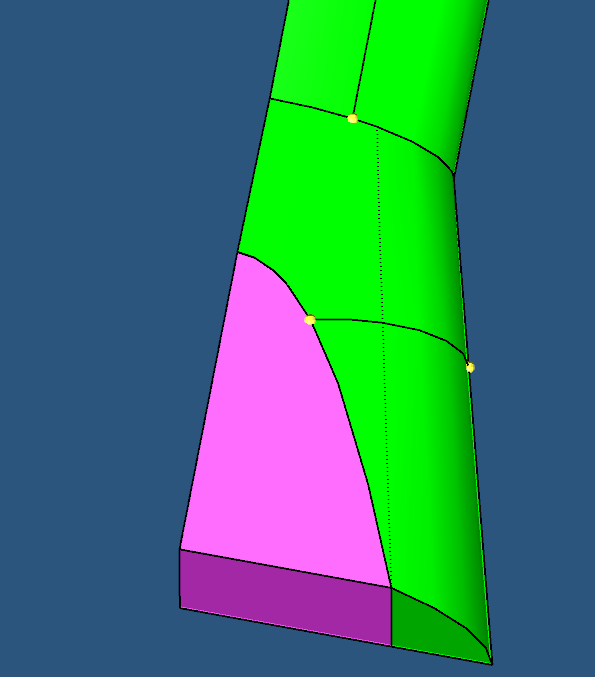

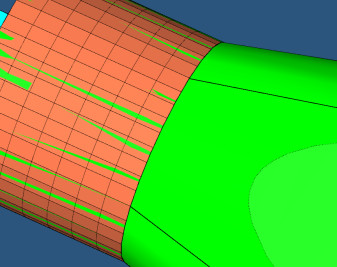

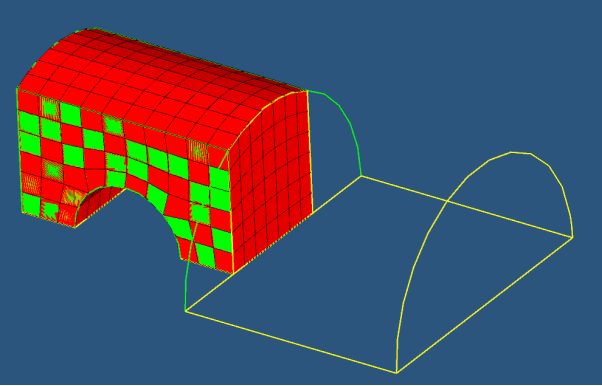

方法二：从该段图形来看，左端面实际上由3个面组成，右端面由一个部分组成，故可以先将左端面的另两个部分的面网格补齐，再用general选项来拉伸，但是，问题是左面砖红色的部分仅为3D单元，而没有可供拉伸的源面网格，故，应该先用face命令生成二维网格后，再来拉伸，其每一步的结果分见下：
在用general选项时，有个问题需要注意：在前面我们说过，source geom和elemes to drag二选一都可以，但是这里就不一样了，因为source geom选面的话，只能选择一个面，而此处是3个面，所以这里只能选elemes to drag而不能选择source geom.

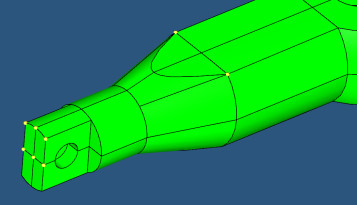

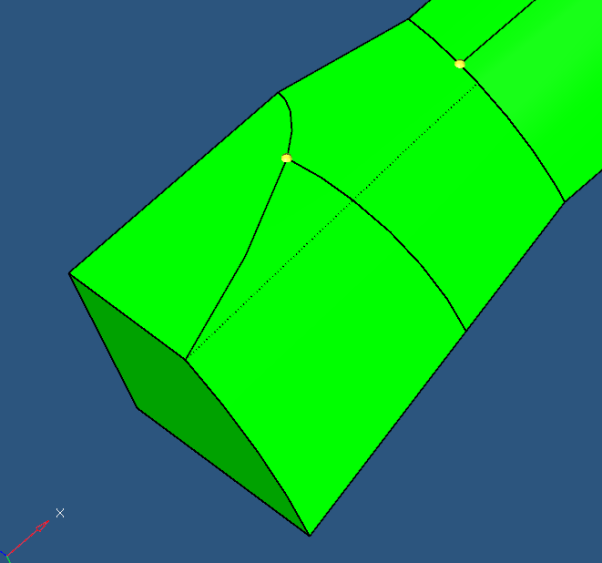

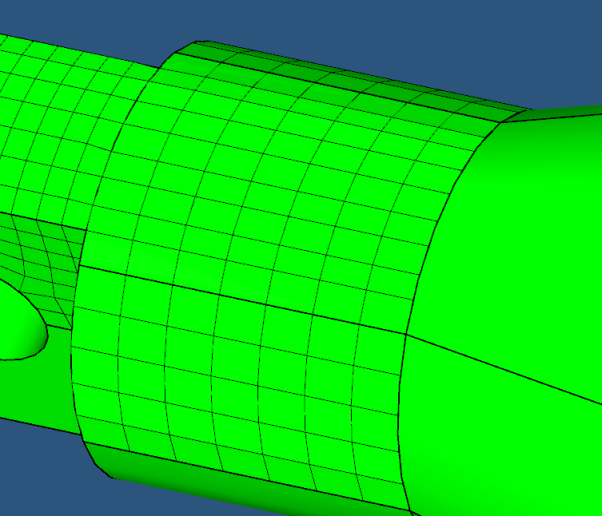

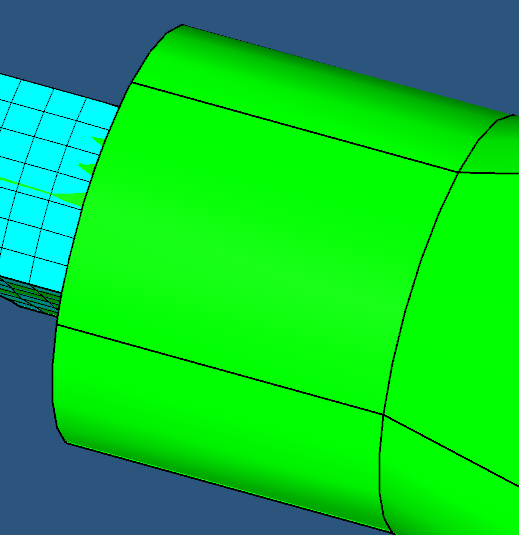

在即将对第三段画网格时候，出现了问题：第三段两根黑色的边界线处应该和第二段的网格协调，也就是说，在两部分的共享边上，线的相交处应该产生单元节点，要控制这一步，偶想了很久，最后想出一个办法，就先在第二段的表面上将第二段的表面分开，但并不剖分体。
3. 画第3段的网格：

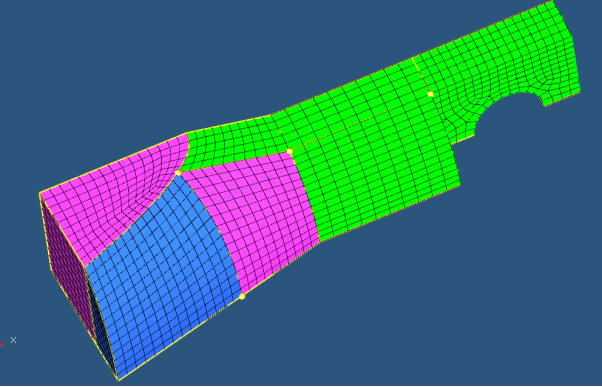

利用one volume 画，当然也可以用general，注意那个平台是用蓝色虚线影藏掉了的，所以，这个特征实际上没有什么重要影响。

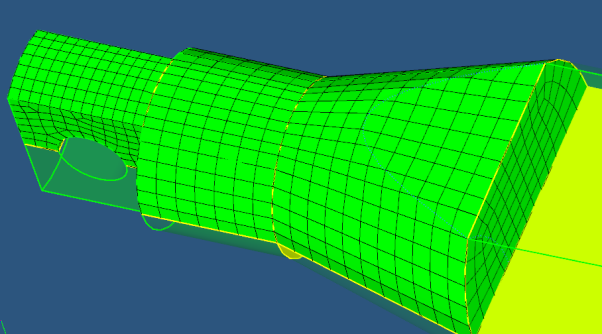

第四段的画法同样很简单，直接用one volume画即可。

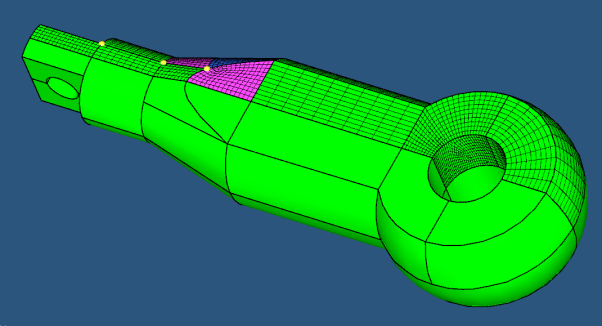

剩下的就是画圆台部分：用one volume

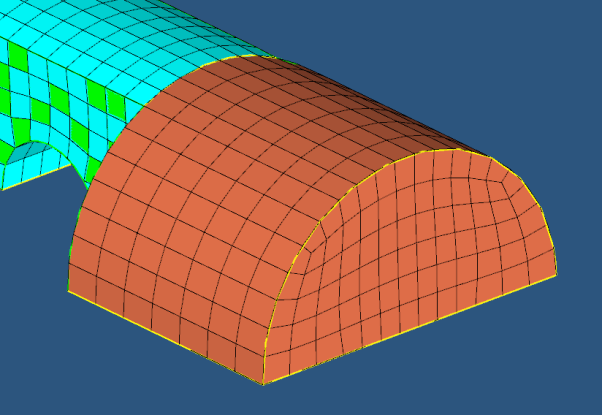

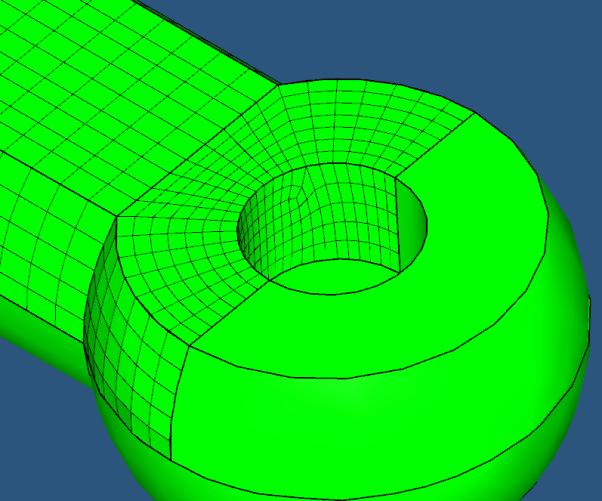

注意圆台中间有些地方是不规则的六面体，那是由于圆台的上表面和下表面不一样大而导致的。剩下的半个圆台就直接在用one volume就行了。
总结：创造三维六面体网格最强大的功能就是one volume，如果用该命令得不到满意的网格，再采用先利用automesh生成面网格后，再来用general来产生体网格的方式。
该问题的难点在于：考虑了平台的存在之后，第三部分的单元划分时就不能再继续采用one volume，因为有平台之后，该部分就变成了no mapped区域。另外，为了保证和第一二部分单元的协调，就必须做出相应的剖分。

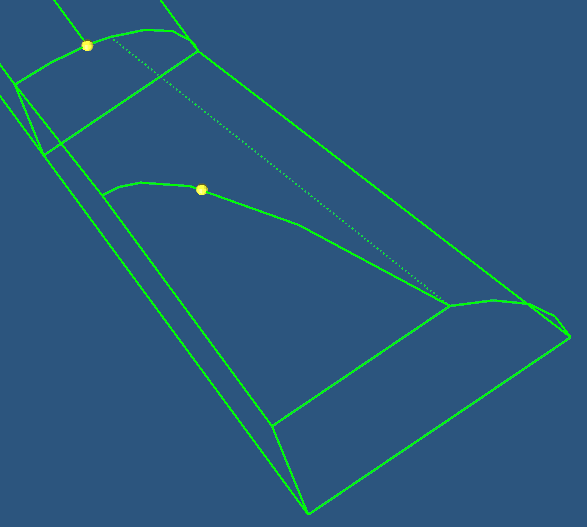

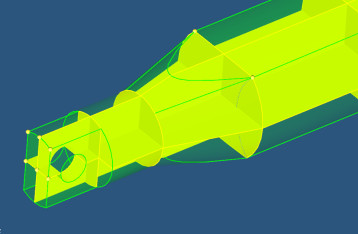

1. 必要的几何剖分。

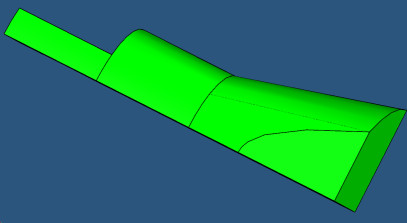

2. 对所选出来的部分进行再次几何剖分

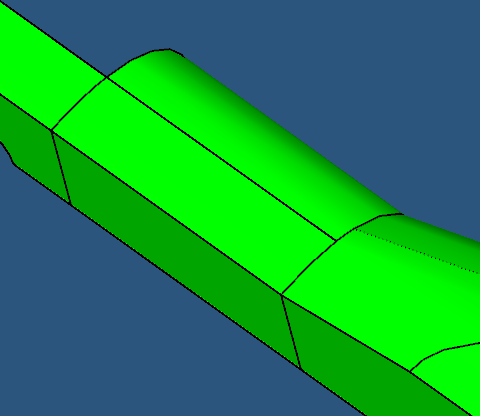

去掉一根边界线（toggle command）
Using Project command
Project again

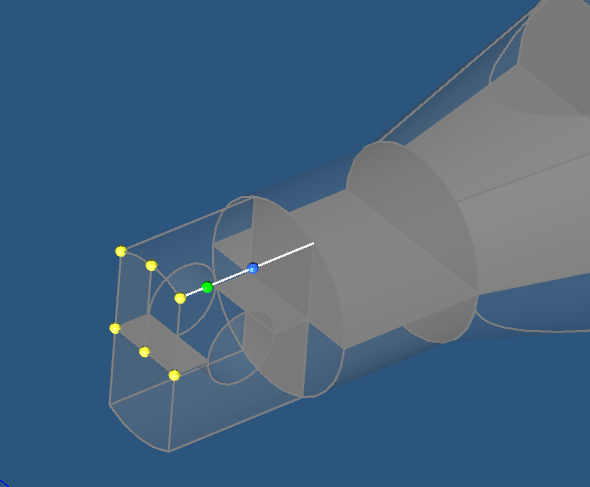

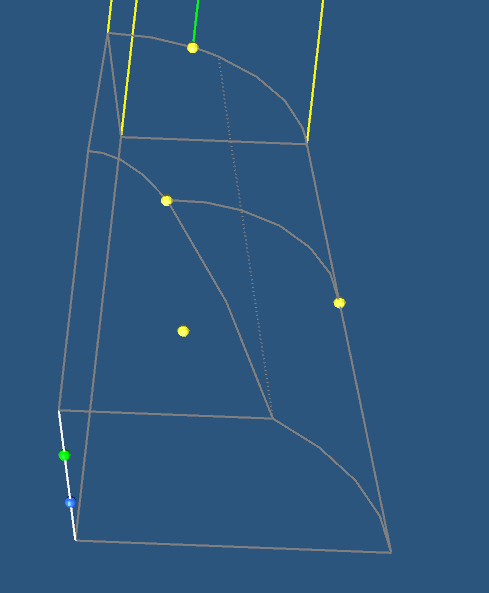

利用quick edit中的命令node and line

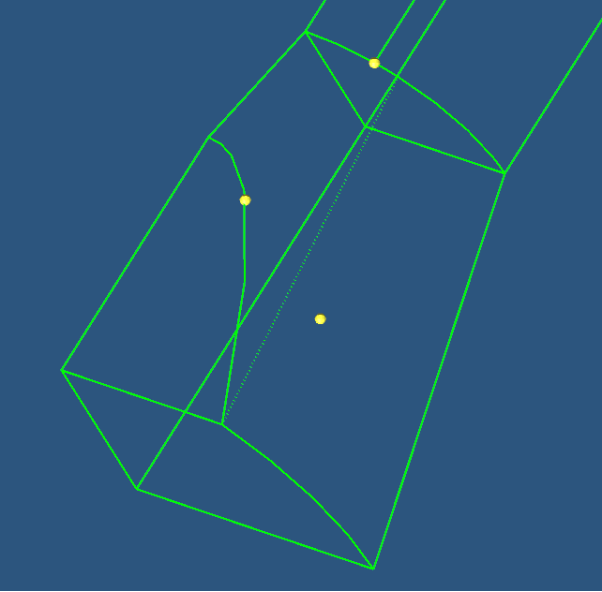

利用solid edit>trim with lines>sweep line将体沿那条曲线剖下去
然后再利用solid edit>trim with nodes命令来剖分，注意要勾选extended trimmer。

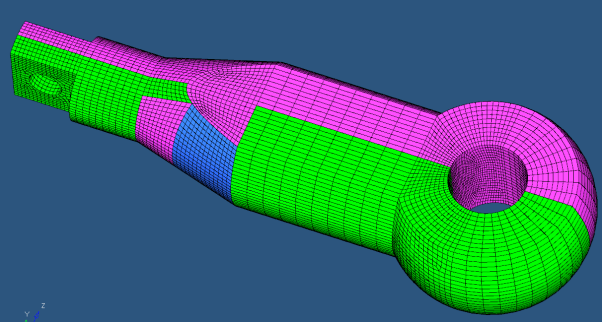

剖分完毕，就完成了本题目最重要的内容，剩下的全都先用one volume来画，不行的话，就用general修改
1. 经常需要使用建立临时的节点和线来作为辅助点和线，构造节点的方法要熟练掌握。完了之后，利用clear temp nodes删除即可。
2. 常用的几个命令：quick edit; edge edit; surface edit; solid edit; automesh; solid map。
3. 要得到实体单元：最常用的两个命令：one volume and general
4. 选择实体：先按住鼠标左键不放，然后再按住shift键，然后再移动鼠标点选。
