【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件

设计和优化衍射1:5×5光束分束器元件



此应用案例显示了衍射光学元件(DOE)的设计,通过设计一个衍射分束器将一个激光束分束为一个矩形5×5阵列光束。



1.任务描述

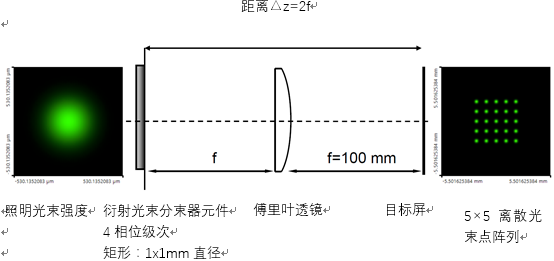

【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图1



2.照明光束参数

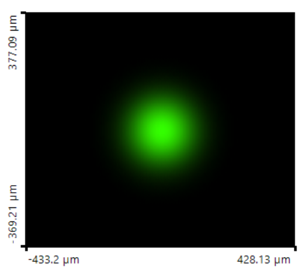

【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图2

设计波长:532nm

激光光束直径(1/e2):200um



3. 期望输出场参数

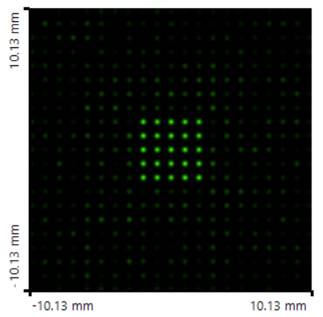

【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图3



4. VirtualLab Fusion中的设计和优化过程


对于这个近轴设计任务,使用VirtualLab Fusion会话编辑器。

通过逐步的引导用户以完成整个配置,设计以及优化过程。

最后,创建一个代表整个光学系统的光路图。

通过经典场追迹模拟,生成光分布图。



5.设计步骤

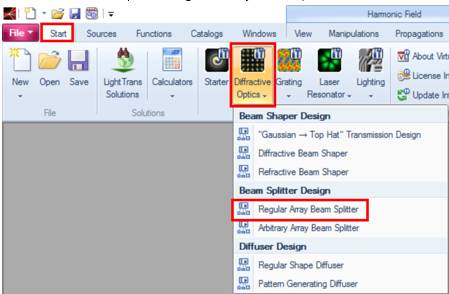

1) 点击Start→Diffractive Optics→Regular Array Beam Splitter生成光束分束器设计界面。


【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图4

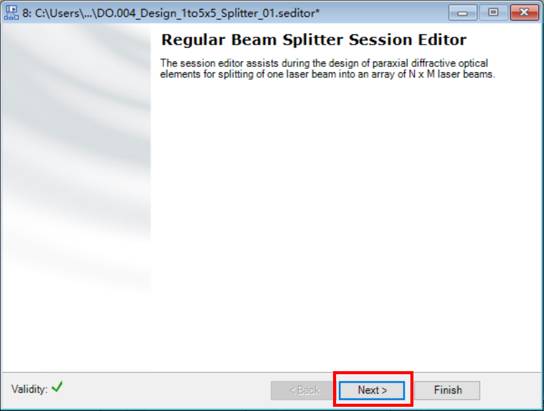

【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图5

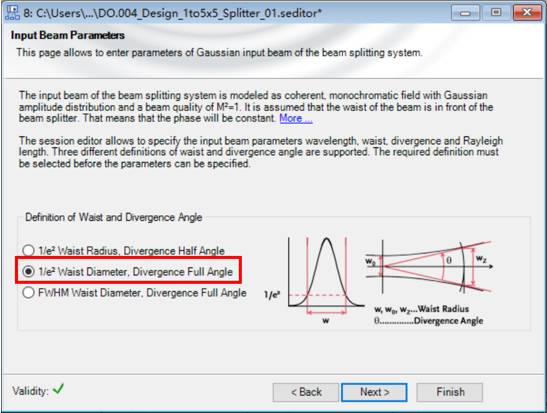

2) 点击Next,设置输入光束参数,选择束腰和发散角定义类型为1/e2 Waist Diameter, Divergence Full Angle,设置波长为532nm,腰束直径为200um。




【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图6

选择束腰和发散角定义类型




【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图7

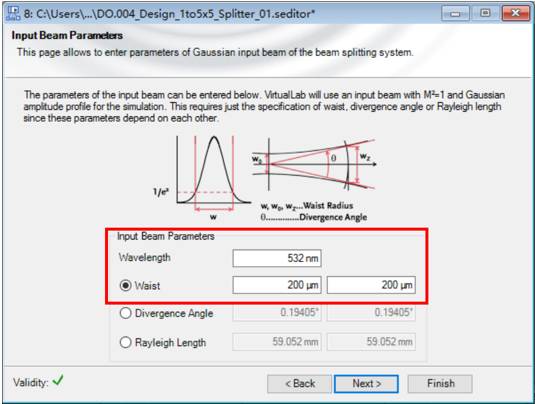

确定输入光束波长及束腰直径


3) 光学设置

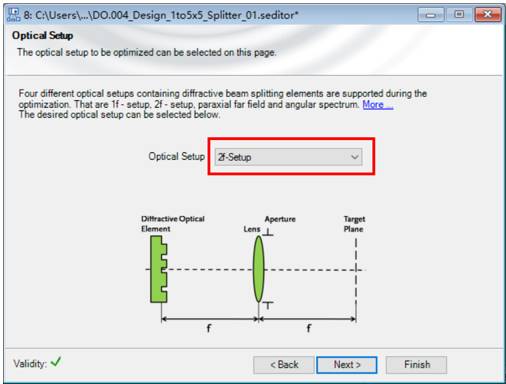

【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图8

选择2f系统




【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图9

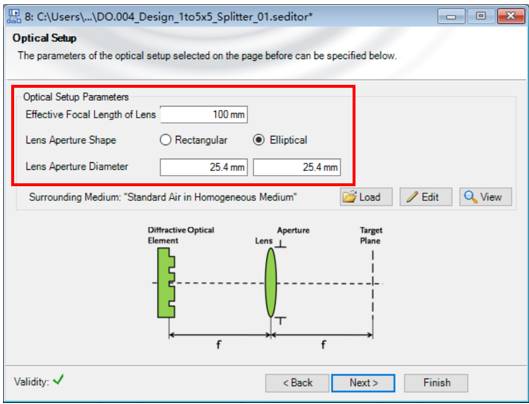

确定2f系统参数(焦距和孔径直径)


4) 期望输出光场确认



【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图10

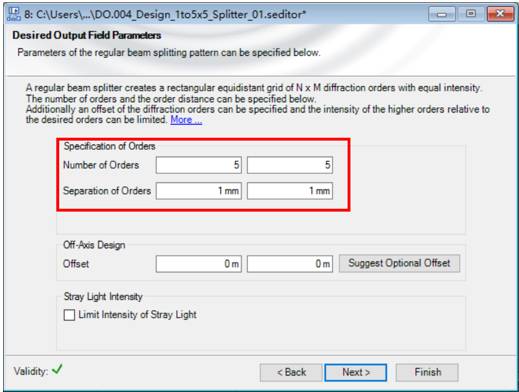

确认期望输出光场参数:光束阵列5x5,间距1mmx1mm




【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图11

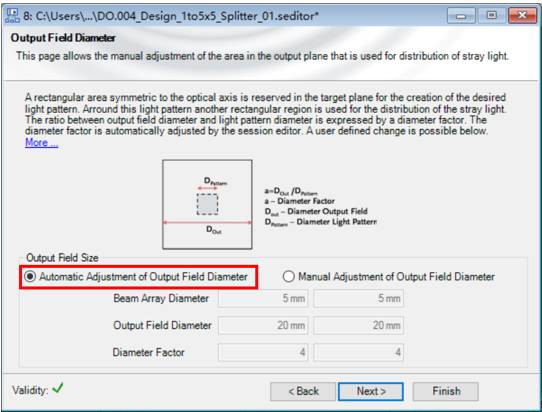

确认输出场直径(默认情况下为期望输出场的4倍)


5) 衍射元件参数设置



【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图12

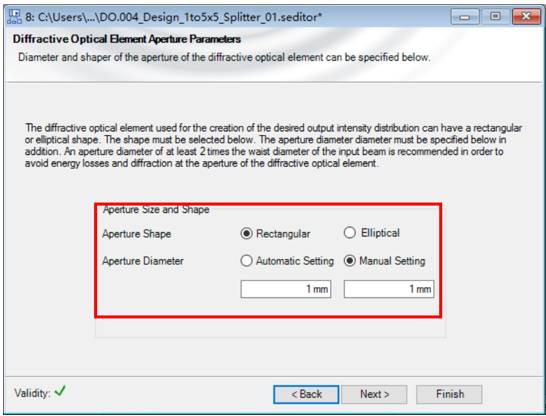

设置衍射元件参数:孔径直径设置




【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图13

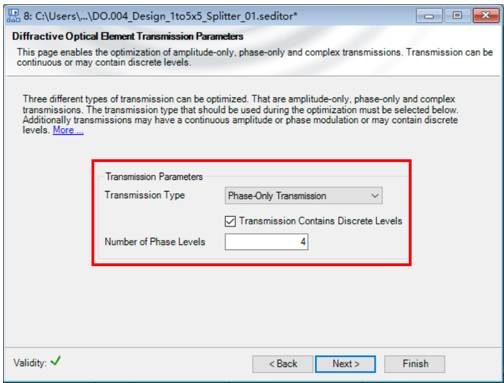

确定衍射元件参数:相位级次确认




【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图14

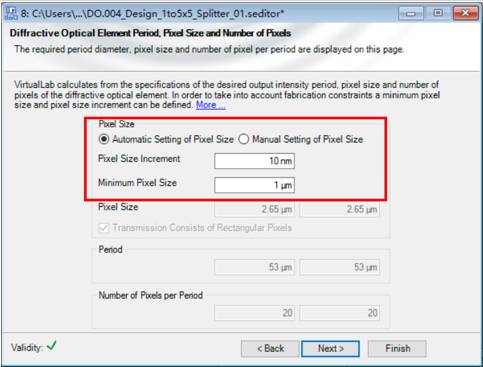

设置最小像素尺寸

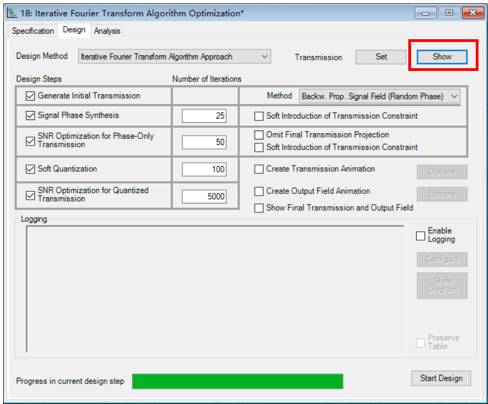

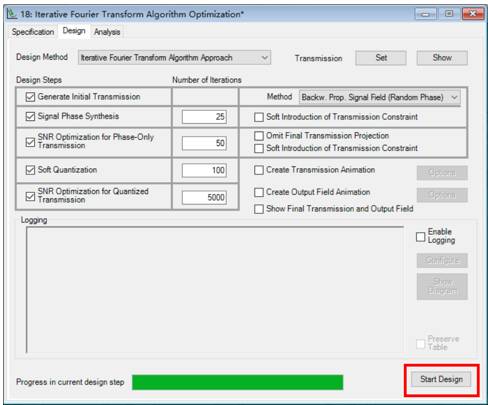

6) 点击Finish得到设计优化界面,并点击Start Design开始进行优化

【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图15



6. 设计相位传输函数(点击Show得到设计相位传输函数)

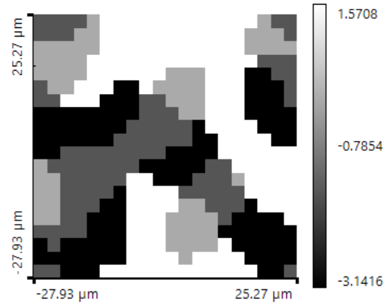

【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图16


【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图17

7.模拟结果

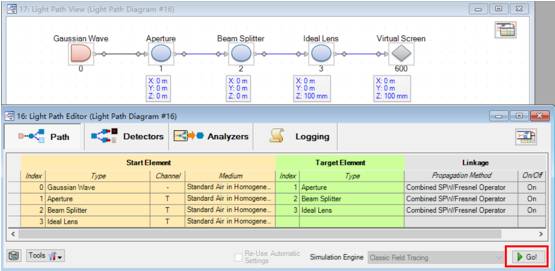

点击Go!得到设计结果

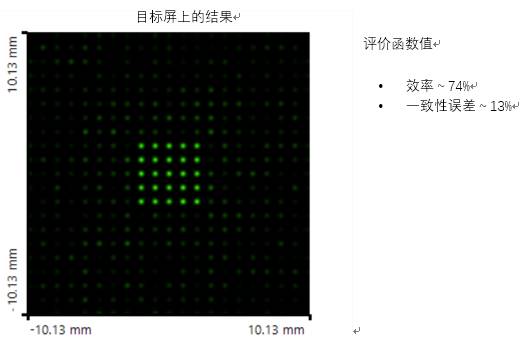

【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图18




【VirtualLab运用】设计和优化衍射1:5×5光束分束器元件的图19



8.总结

VirtualLab Fusion帮助用户设计和优化衍射分束器元件,例如生成矩形点阵列。

通过逐步引导,可以帮助毫无设计经验的工程师完成衍射元件的设计。
