Matlab 如何提取 fig 文件中的数据

Matlab心得交流 2023年9月11日浏览：1533

有时候运行的程序只保存了 fig 文件，而没有保存原始数据，当需要对 fig 文件中的数据进行分析和处理时就会犯难了。本文详细介绍 Matlab 如何提取 fig 文件中的数据，并提供原创的 m 函数，可方便实现各类 figure 图形提取数据。

一、方法一

1.1 示例fig图

例如现在有一个保存的图形：

Matlab 如何提取 fig 文件中的数据的图1

1.2 源程序

clcclear all% 第一步 打开 fig 文件；%第二步：获取 line 句柄ha = get(gcf,'Children'); % 获取当前的图形的子对象：Axes坐标轴对象hl = get(gca,'Children') % 获取坐标轴的子对象：Line对象%第三步：获取 line 对象的 xdata、yadata 属性xdata = get(hl,'XData');ydata = get(hl,'YData');

1.3 运行结果：

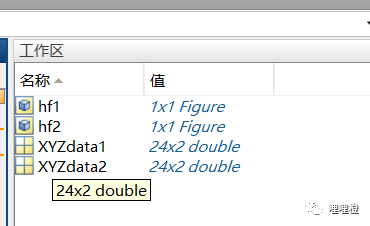

Matlab 如何提取 fig 文件中的数据的图2

二、方法二

2.1 示例fig图

4维魔方随机矩阵：

Matlab 如何提取 fig 文件中的数据的图3

基于蒙特卡洛算法生成的等效风机出力图：

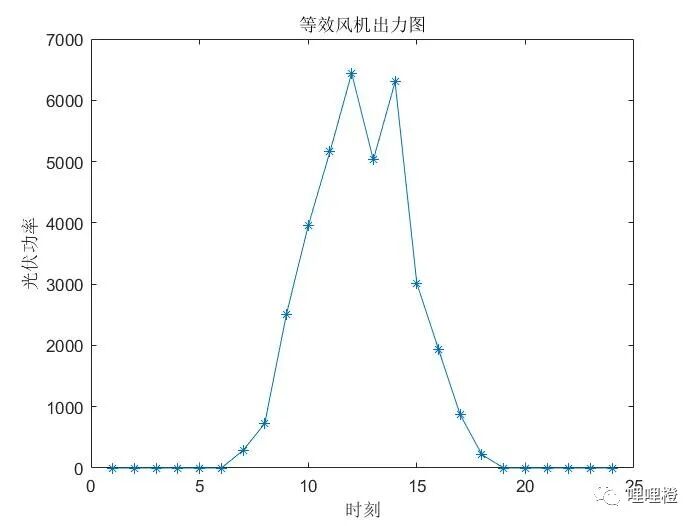

Matlab 如何提取 fig 文件中的数据的图4

2.2 源程序

主函数

clcclear allhf1=open('untitled.fig')%untitled.fig为基于蒙特卡洛算法生成的等效风机出力图XYZdata1 = Fun_GetFigData(hf1);hold onhf2=open('magic.fig')%magic.fig4维魔方随机矩阵XYZdata2 = Fun_GetFigData(hf2);

部分子函数（由于篇幅限制，此处不放全部，有需要的小伙伴私我）

function [XYZdata,Str] = Fun_GetFigData( hf,filename )% XYZdata = Fun_GetFigData( hf ) 获取figure图的% Str表头字符串% hf  Figure图形句柄 或 Figure文件名（必须带扩展名.fig）% XYZdata 坐标数组% filename 保存为xls文件的名称，不输入或输入0时不保存xls文件%                              输入非零数值时，保存成xls文件，文件名与figure文件名相同%                              输入filename时按照输入的字符串保存成xls文件%                              注意filename不带扩展名.xls% Str 为与XYZdata一一对应的字符串cell数组，用于说明每列数据的表头，在保存为xls文件时保存为表头% 文件调用规则，请打开下面例子% shuju函数%%
% 输入参数filename的判断if nargin == 1    filename = 0;elseif ischar(hf)                       % 当输入的hf为文件名时    filename = [hf(1:end-3)  'xls'];  elseif isnumeric(filename)    if filename ~= 0            filename = '图形数据.xls';    endend
