UG NX绘制六边形镂空圆环！两次变形完成

张伟一

2023年9月19日 11:17

浏览：1799 收藏：1

教大家绘制一个六边形的镂空圆环，来看看这样的圆环需要用什么建模步骤才能创建，如果你想着缠绕投影，那你就out了，本次圆环需要做两次整体变形，一起来看看变形两次后的模型能否求和成功。

UG NX绘制六边形镂空圆环！两次变形完成的图1

建模过程：

1.首先拉伸出半个六边形，也就是一个Y字实体，然后将它横着阵列成4个。

UG NX绘制六边形镂空圆环！两次变形完成的图2

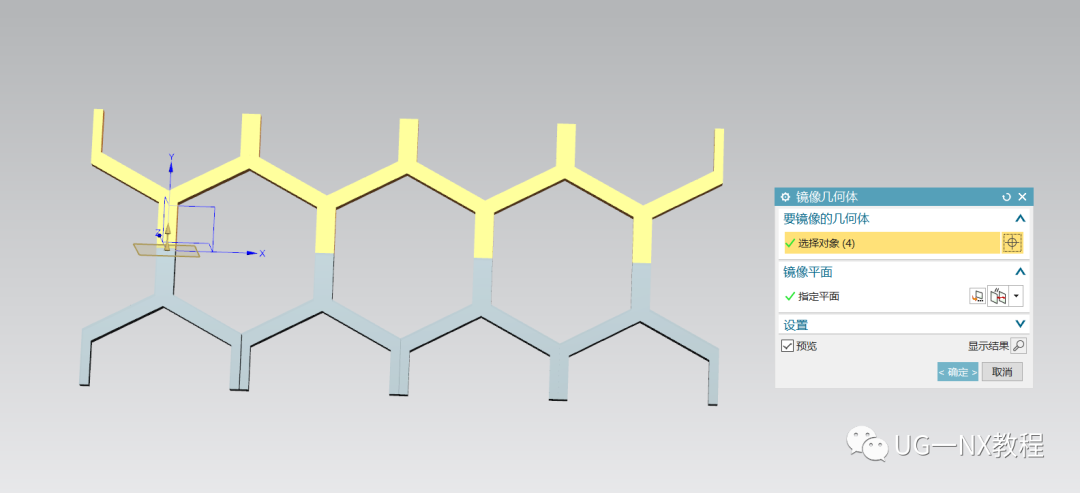

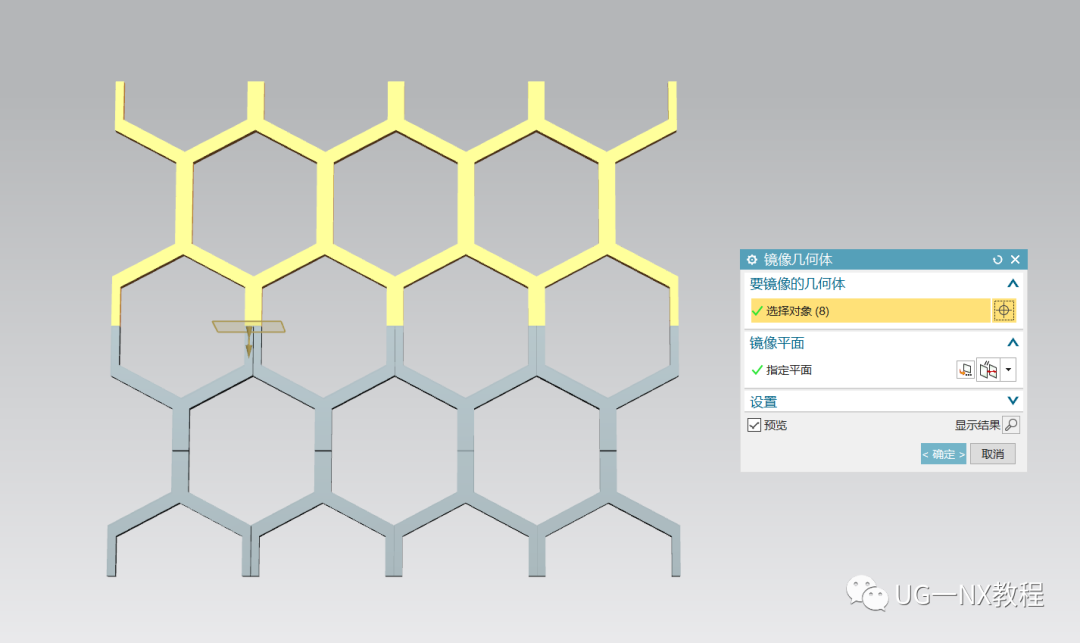

2.将阵列后的实体，进行一个镜像，这样就能看出六边形了。

UG NX绘制六边形镂空圆环！两次变形完成的图3

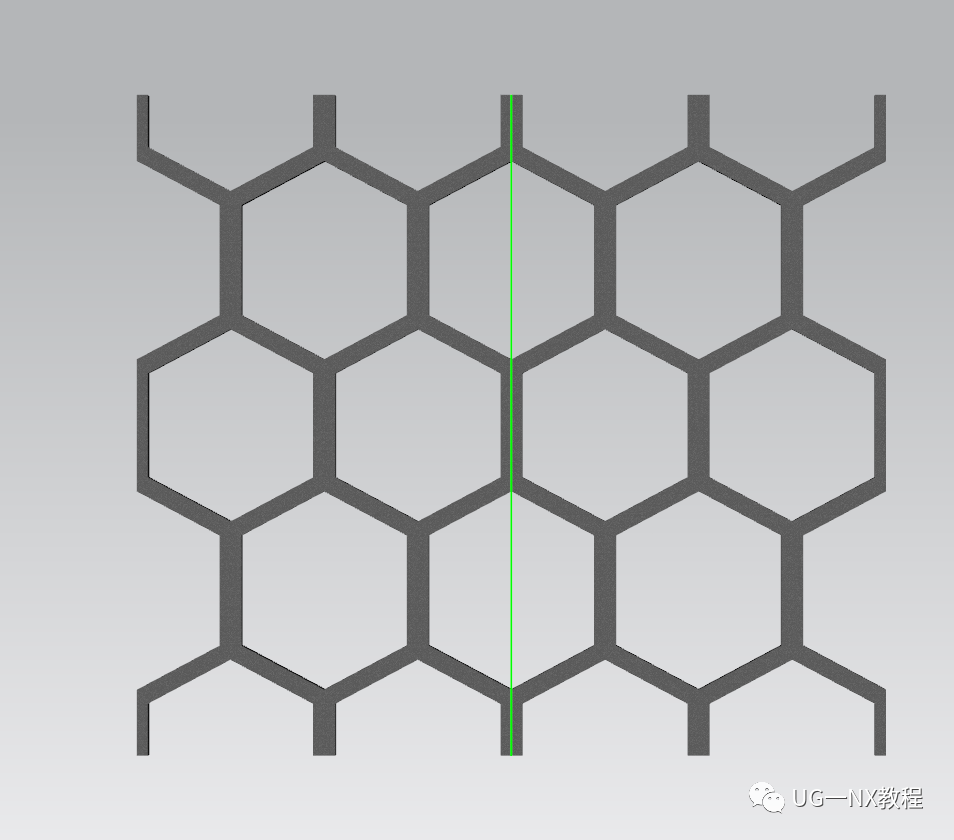

3.再次镜像一次。

UG NX绘制六边形镂空圆环！两次变形完成的图4

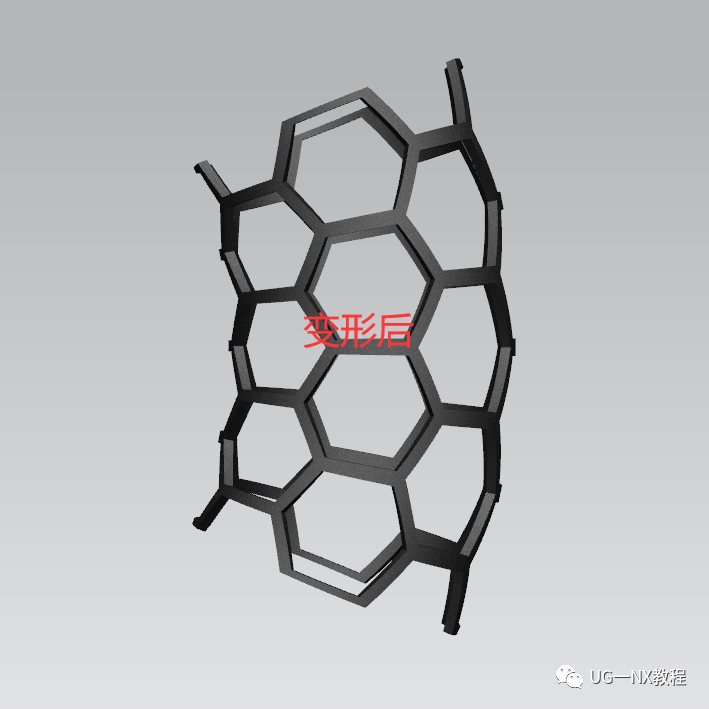

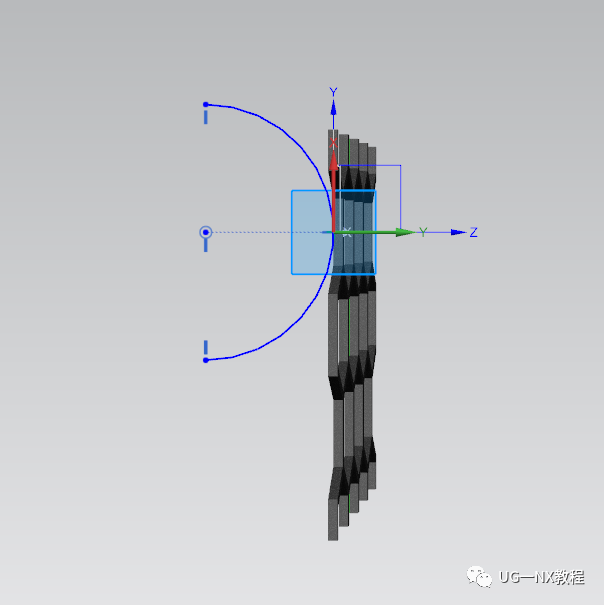

4.在整个六边形中间绘制一根直线，然后草图绘制一个半圆，这个半圆是它要变形后的弯曲样式。

UG NX绘制六边形镂空圆环！两次变形完成的图5

UG NX绘制六边形镂空圆环！两次变形完成的图6

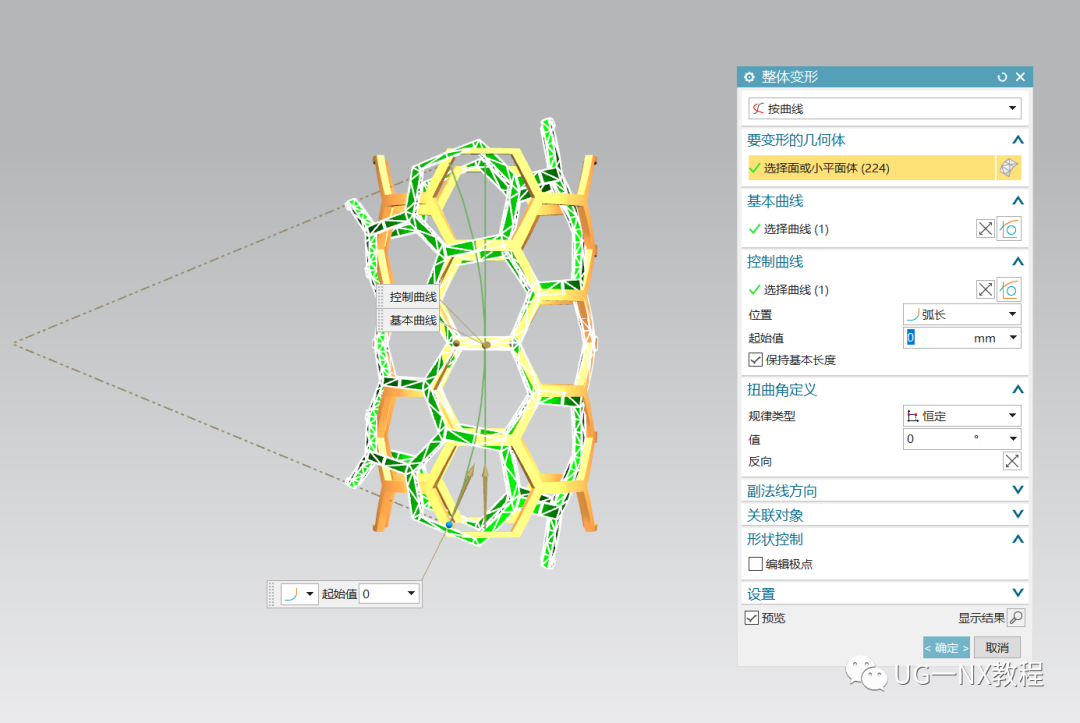

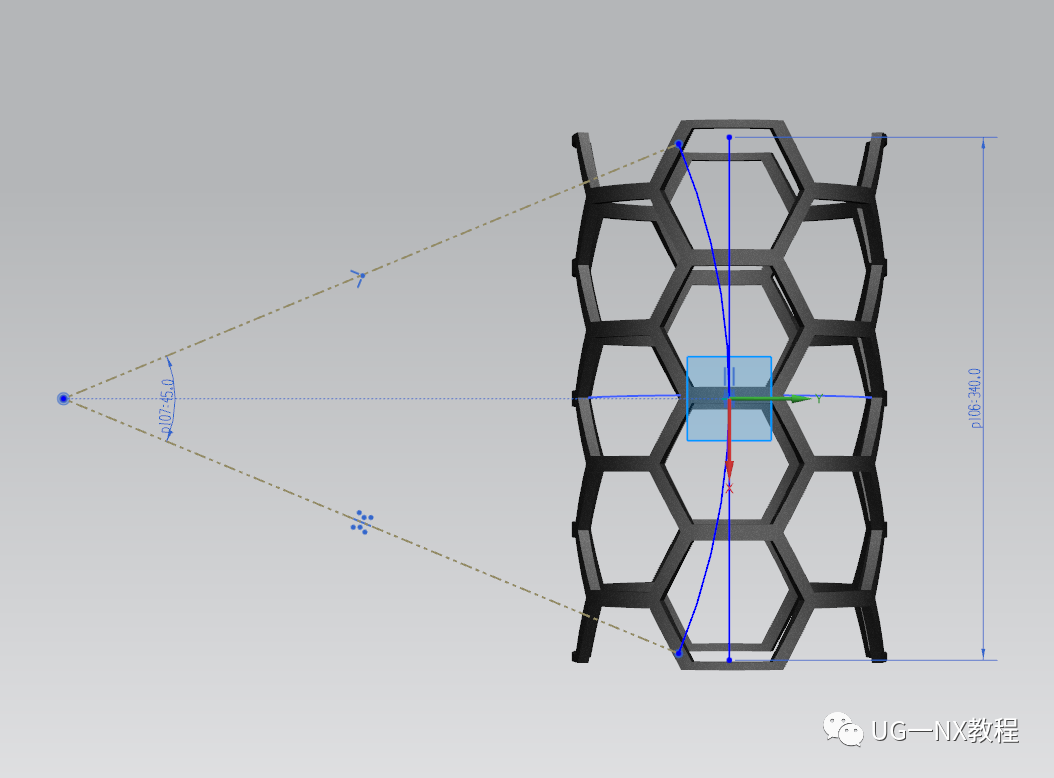

5.进行整体变形，变形方式为按照曲线，基本曲线选直线，控制曲线选半圆。

UG NX绘制六边形镂空圆环！两次变形完成的图7

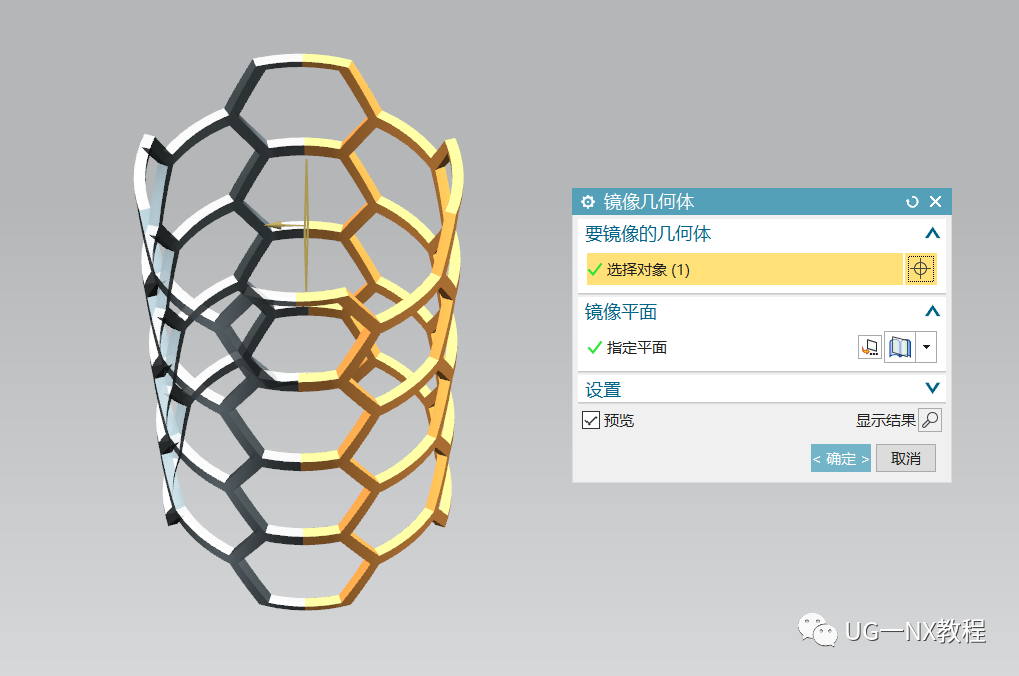

6.变形后的实体将它再次镜像，这样就是一个六边形镂空圆柱了。

UG NX绘制六边形镂空圆环！两次变形完成的图8

7.那要圆柱变圆环，那还得变形一次，这次变形不直接变成一个圆弧，这里草图绘制45度的圆弧。

UG NX绘制六边形镂空圆环！两次变形完成的图9

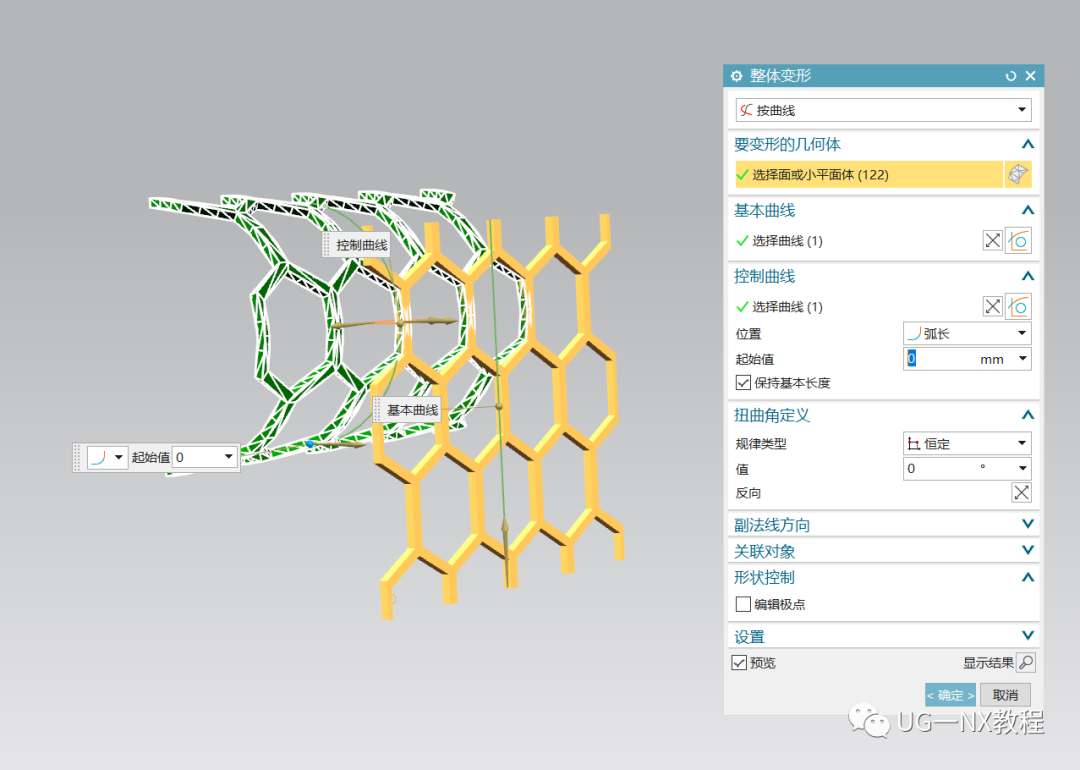

8.那圆弧和直线作为变形的控制曲线以及基本曲线，那就再次变形。

UG NX绘制六边形镂空圆环！两次变形完成的图10

UG NX绘制六边形镂空圆环！两次变形完成的图11

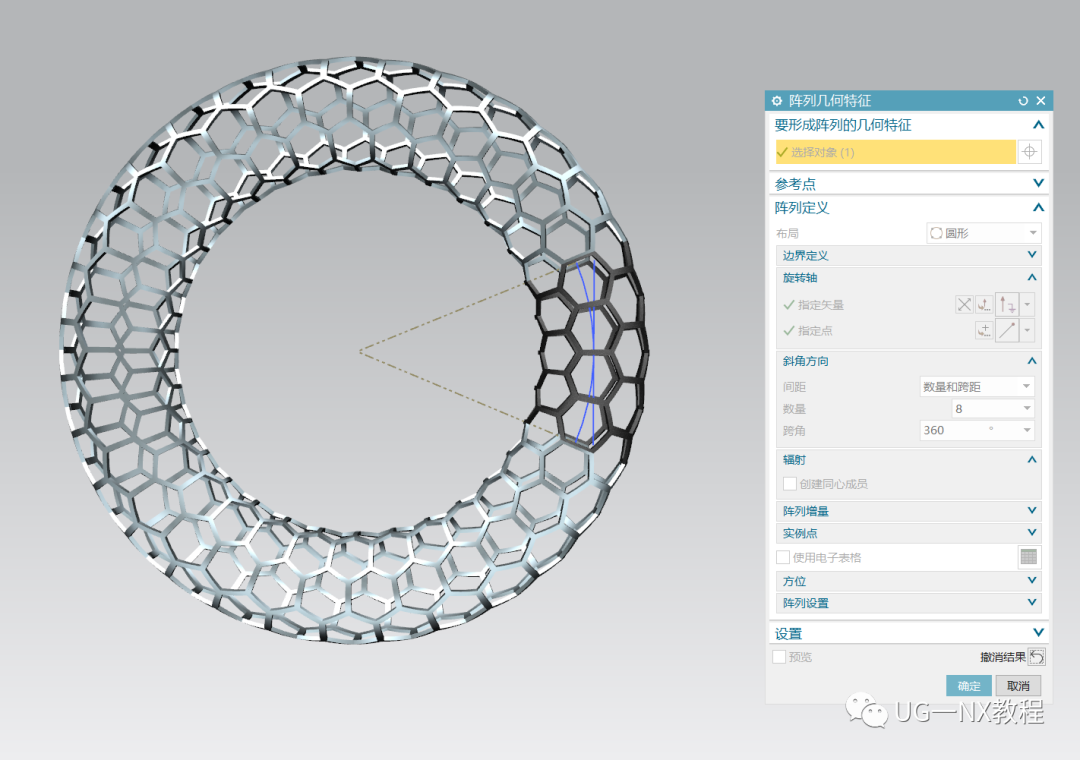

9.因为弯曲的角度是45度，那么给他绕着圆弧中心圆形阵列一圈，这样就是一个完整的圆环了。

UG NX绘制六边形镂空圆环！两次变形完成的图12

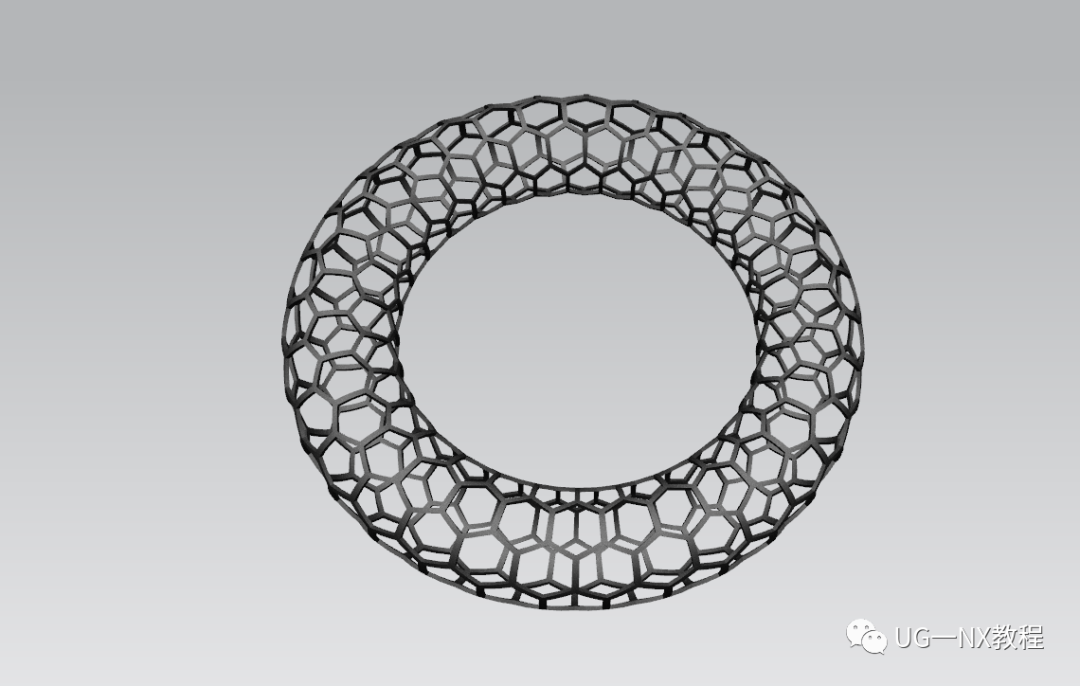

10.求和完成模型。

UG NX绘制六边形镂空圆环！两次变形完成的图13
