[经验分享]如何在CST中快速等间距的复制多个3D模型

本文摘自微信公众号：CST电磁兼容性仿真

如果对CST电磁兼容性仿真感兴趣的朋友可以关注或者扫描我的微信公众号二维码

在CST电磁兼容性仿真3D建模的过程中我们经常会遇到需要在CST微波工作室建立多个尺寸，端口，材料一样的大型复杂的3D模型，比如下图，

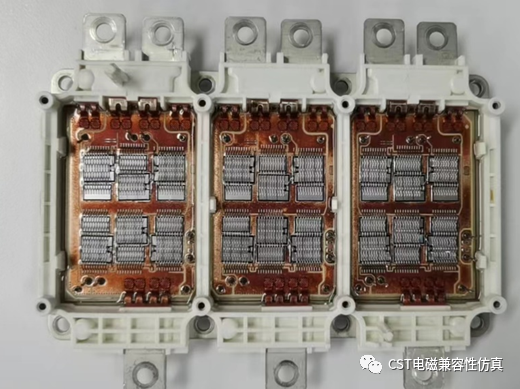

这是英飞凌的一款IGBT总成模块，很多高压电驱动产品都用的这一款IGBT模块。相信很多做高压电驱动硬件设计的小伙伴们都用过它或者都见过这个IGBT总成模块，它的内部结构由三个一模一样的上下桥结构的IGBT模块组成。

当我们建立好第一个IGBT模块并且把所有的端口都加上去之后，还需要建立第二个和第三个模型，可能有的小伙伴是这样做的：

（1）重复之前的操作，一个一个建立其他两个模型和端口。

（2）分别复制两个模型，再调整间距，再一个一个设置端口。

（3）建立加复制好三个模型，一个模型一个模型的建立端口。

那么怎么去等间距的复制模型将它们排列到IGBT总成模块上呢？

这里需要用到CST的Tranform功能。复制模型都很简单，相信大家都会用。我们把第一个建立好的模型命名为U模块，还需要复制两个模型分别为V模块和W模块。

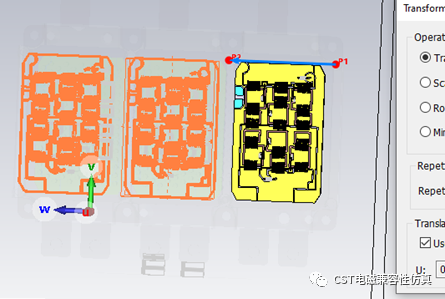

第一步：设置定位点。IGBT总成模块的机构件包括结构，散热片，塑料支架等可以直接CAD导进来的。先把U模块放进去，设置定位点初始点和终点，如图，这里设置定位点的意思是可以将需要复制的模块坐标跟初始点的坐标一起平移到终点的坐标位置。

第二步选中U模块和U模块所有的端口，如图

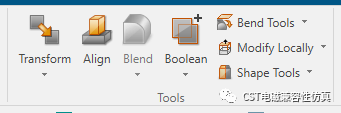

第三步：打开Tranform功能

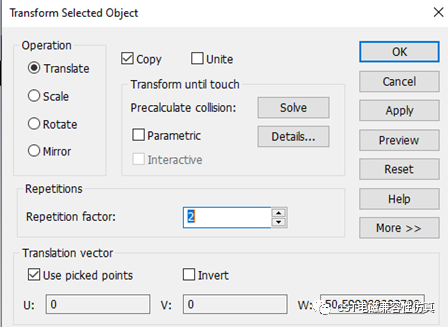

（1）选择Translate，代表平移。

（2）勾选复制，代表我要复制，不勾选就意味着U模块直接移动到指定位置。

（3）Repetition factor设置2，代表我要复制两次。（根据你的需求可以复制很多个）

（4）Translation vector会自动显示两个定位点的距离，W方向上相距50.6mm.也可以根据自己的需求手动设置。

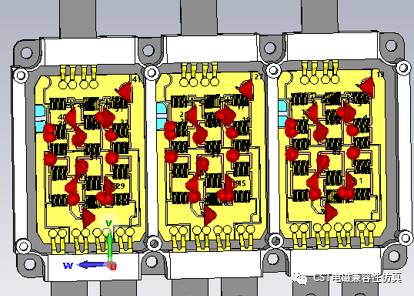

同时U模块的端口也全部复制过去。（注意最好自己手动改一下端口的名字，复制的端口名字会自动在后缀上加数字1，2，3）

这样一个复杂的模型就建立好了。

总结一下：

CST电磁兼容性3D建模没有捷径，直接CAD导入会遇到很多报错，修起来很麻烦，最后还是自己画，但是像今天这个案例，第一个模型建立很麻烦但是绕不开，但是第二个第三个甚至第十个都可以走捷径。所以千里之行始于足下。
