用于X射线束的掠入射聚焦镜

摘要

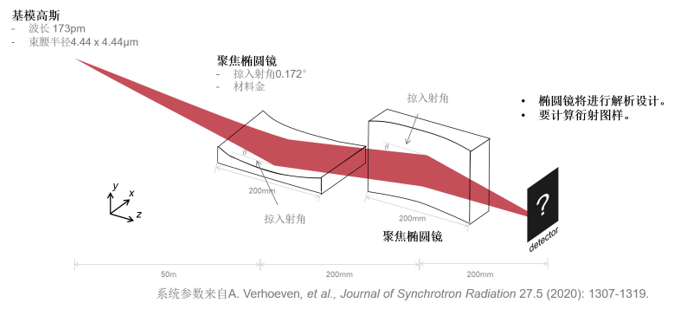

掠入射反射光学在x射线束线中得到了广泛的应用，特别是在Kirkpatrick-Baez椭圆镜系统中 [A. Verhoeven, et al., Journal of Synchrotron Radiation 27.5 (2020): 1307-1319]。使用两个物理上分离的椭圆镜聚焦光束的两个维度即可完成聚焦。系统可以将入射的X射线聚焦到纳米级的光斑尺寸。该系统在VirtualLab Fusion中构建，并对焦场进行了计算。



建模任务

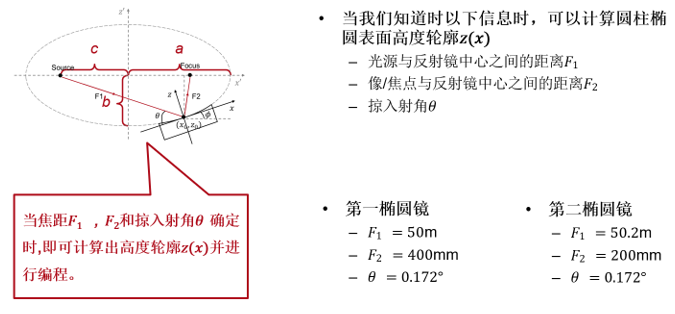

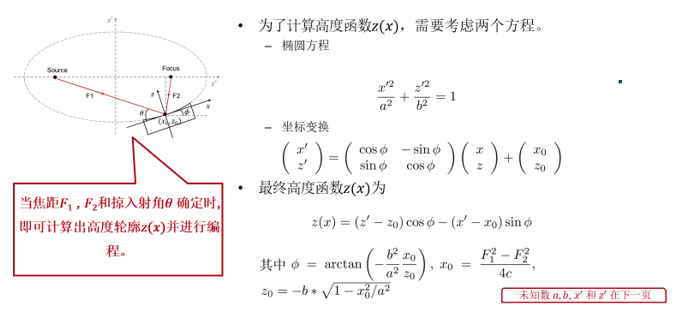

椭圆镜的解析设计

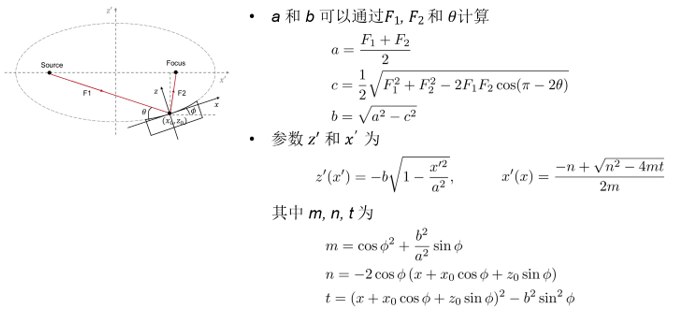

椭圆镜的解析设计



椭圆镜的解析设计

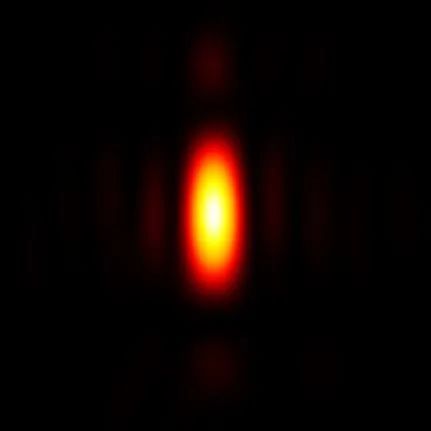

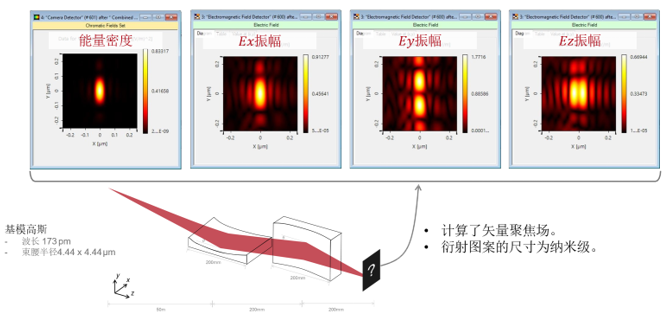

焦面的电场与能量密度



走进VirtualLab Fusion

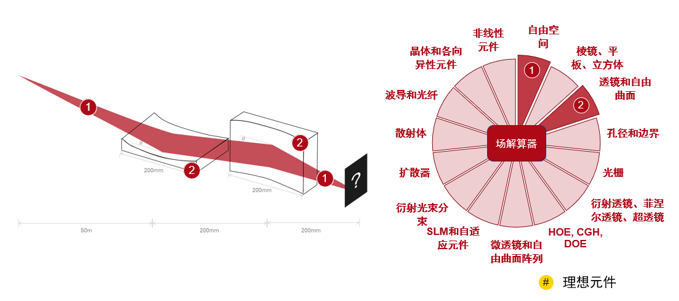

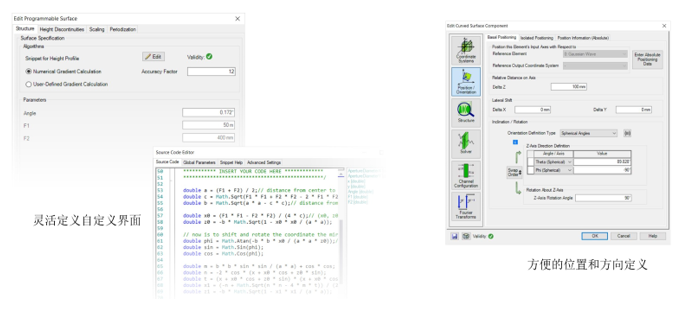

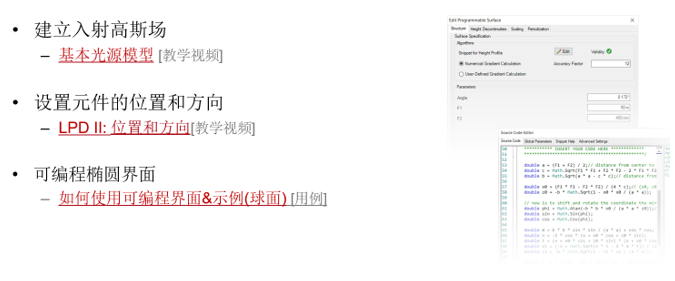

VirtualLab Fusion中的工作流程



VirtualLab Fusion技术

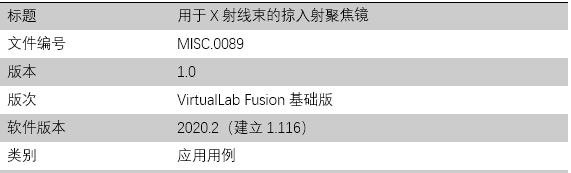

文件信息



延伸阅读

- 用于X射线成像的单光栅干涉仪
