VirtualLab 基于Pancake系统的折反射成像系统

1 摘要

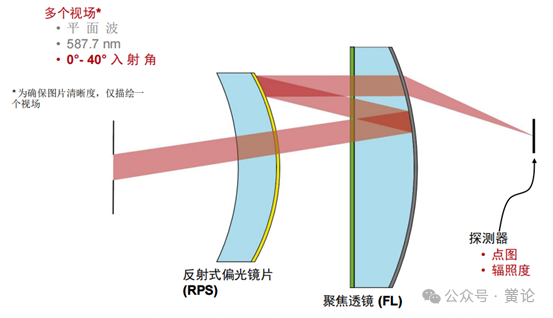

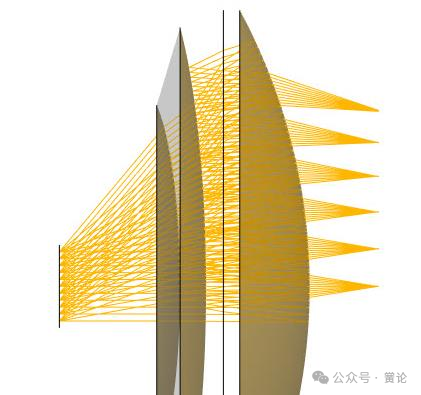

为了降低成本和重量，许多现代应用引入了智能方法来小型化其光学系统。该原理的一个特殊实现是折叠成像系统，其中聚焦透镜的属性分布在多个组件之间。通过巧妙地操纵传播光的偏振状态，该系统允许多次内部反射，模仿更大透镜的功能。在此用例中，我们展示了这种系统的工作原理。为此，我们定义了一组具有不同入射角的平面波，然后通过系统传播以计算最终的焦点。然后可以使用此信息进一步优化设置，但这超出了此用例的范围。



2 设想

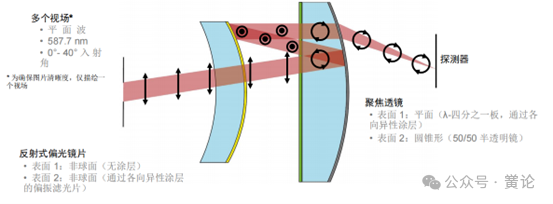

系统基于：Wong, Timothy 等人，‘Folded Optics with Birefringent Reflective Polarizers’，Proc. SPIE 10335



（注：本用例不包含系统的优化，只讨论此类系统的工作原理。）

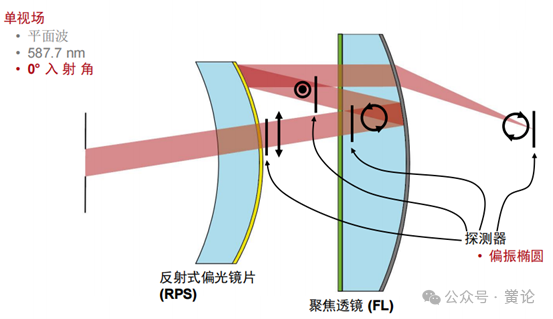

3.1建模任务 1：系统中偏振状态的调查.



3.2建模任务 2：焦点调查

4.1模拟结果 – 偏振状态

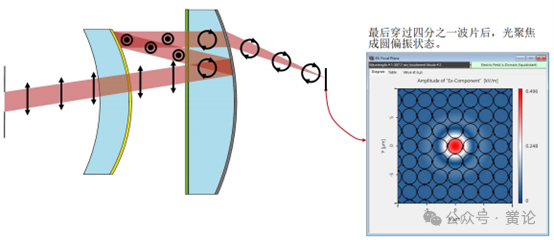

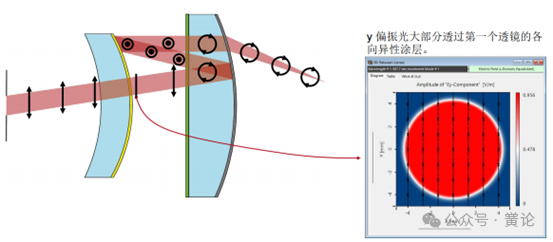

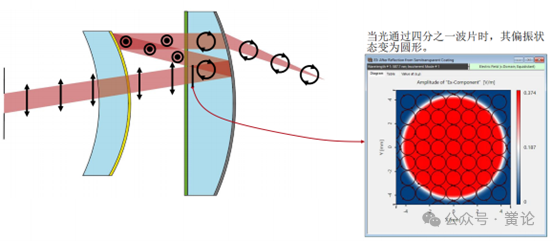

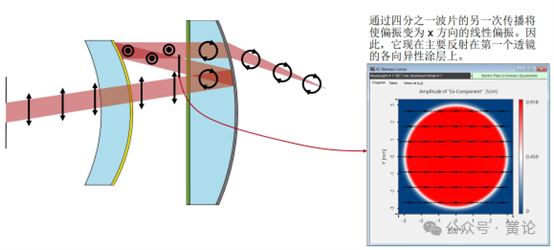

4.1.1系统的偏振状态

4.2模拟结果 – 焦点调查

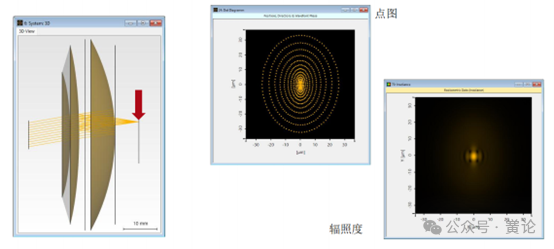

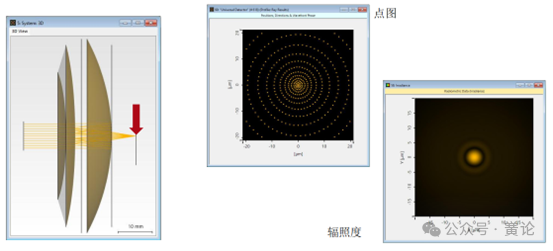

4.2.1点图和模式辐照度 – 0°

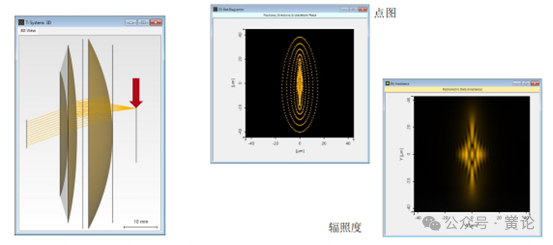

4.2.2点图和模式辐照度 – 10°



4.2.3点图和模式辐照度 – 20°

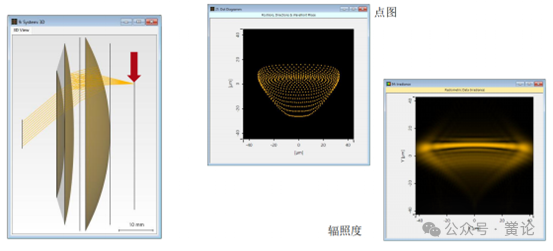

4.2.4点图和模式辐照度 – 40°
